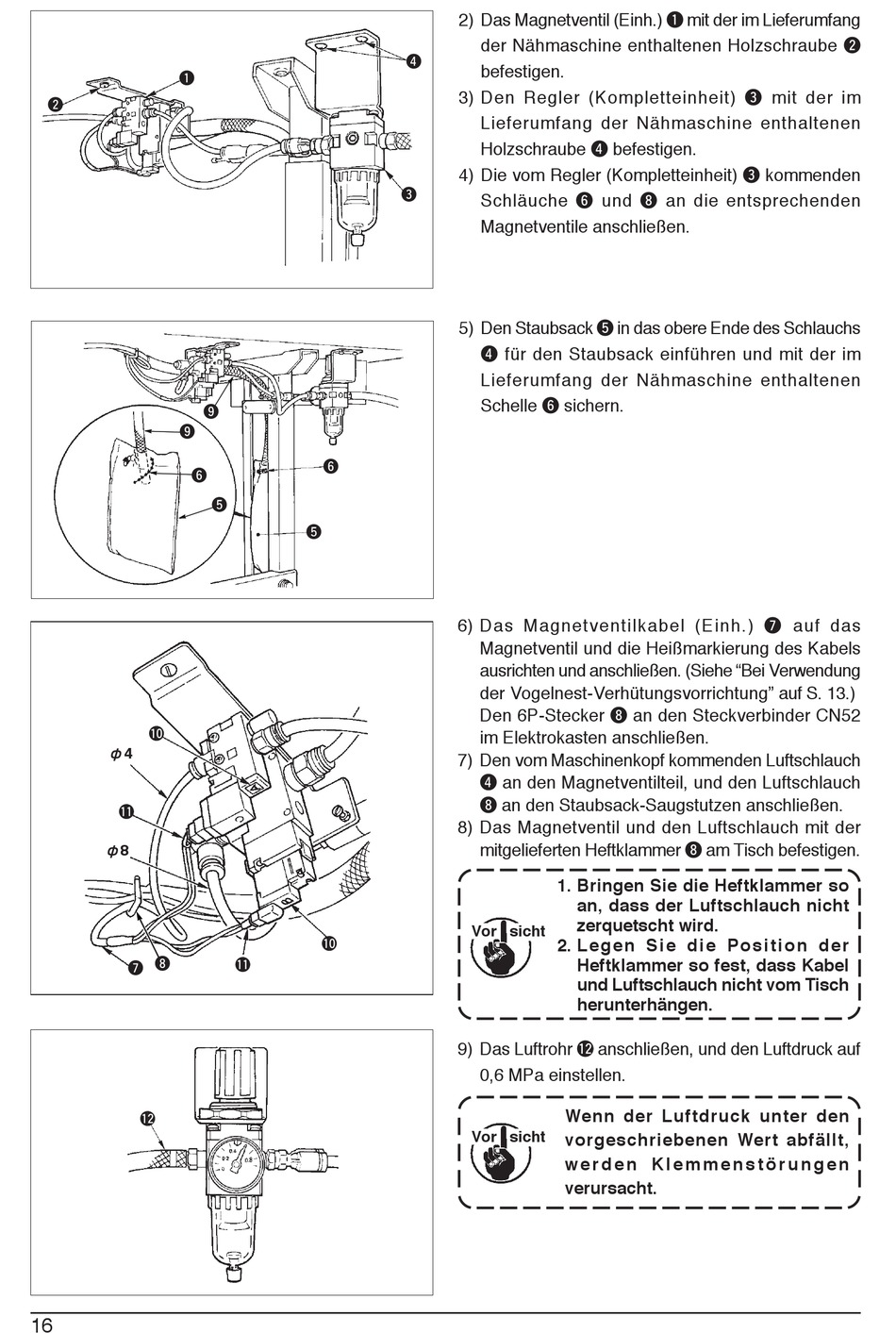

2) Das Magnetventil (Einh.) q mit der im Lieferumfang
der Nähmaschine enthaltenen Holzschraube w
r
befestigen.
3) Den Regler (Kompletteinheit) e mit der im
Lieferumfang der Nähmaschine enthaltenen
Holzschraube r befestigen.
4) Die vom Regler (Kompletteinheit) e kommenden
e
Schläuche y und i an die entsprechenden
Magnetventile anschließen.
5) Den Staubsack t in das obere Ende des Schlauchs
r für den Staubsack einführen und mit der im
Lieferumfang der Nähmaschine enthaltenen
Schelle y sichern.
6) Das Magnetventilkabel (Einh.) u auf das
Magnetventil und die Heißmarkierung des Kabels
ausrichten und anschließen. (Siehe "Bei Verwendung
der Vogelnest-Verhütungsvorrichtung" auf S. 13.)
Den 6P-Stecker i an den Steckverbinder CN52
im Elektrokasten anschließen.
7) Den vom Maschinenkopf kommenden Luftschlauch
r an den Magnetventilteil, und den Luftschlauch
i an den Staubsack-Saugstutzen anschließen.
8) Das Magnetventil und den Luftschlauch mit der
mitgelieferten Heftklammer i am Tisch befestigen.
1. Bringen Sie die Heftklammer so
Vor sicht
2. L e g e n S i e d i e P o s i t i o n d e r
9) Das Luftrohr !2 anschließen, und den Luftdruck auf
0,6 MPa einstellen.
Wenn der Luftdruck unter den
Vor sicht
vorgeschriebenen Wert abfällt,
w e r d e n K l e m m e n s t ö r u n g e n
verursacht.
an, dass der Luftschlauch nicht
zerquetscht wird.
Heftklammer so fest, dass Kabel
und Luftschlauch nicht vom Tisch
herunterhängen.
