4. Pneumatische Komponenten
(bei Verwendung der pneumatischen Mittenführung)
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die
folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß
der Motor vollkommen stillsteht.
❽
❷
❸
❻
1
❶
Verringern
❺
2
❼
❹
Erhöhen
❶
A
❷
– 4 –

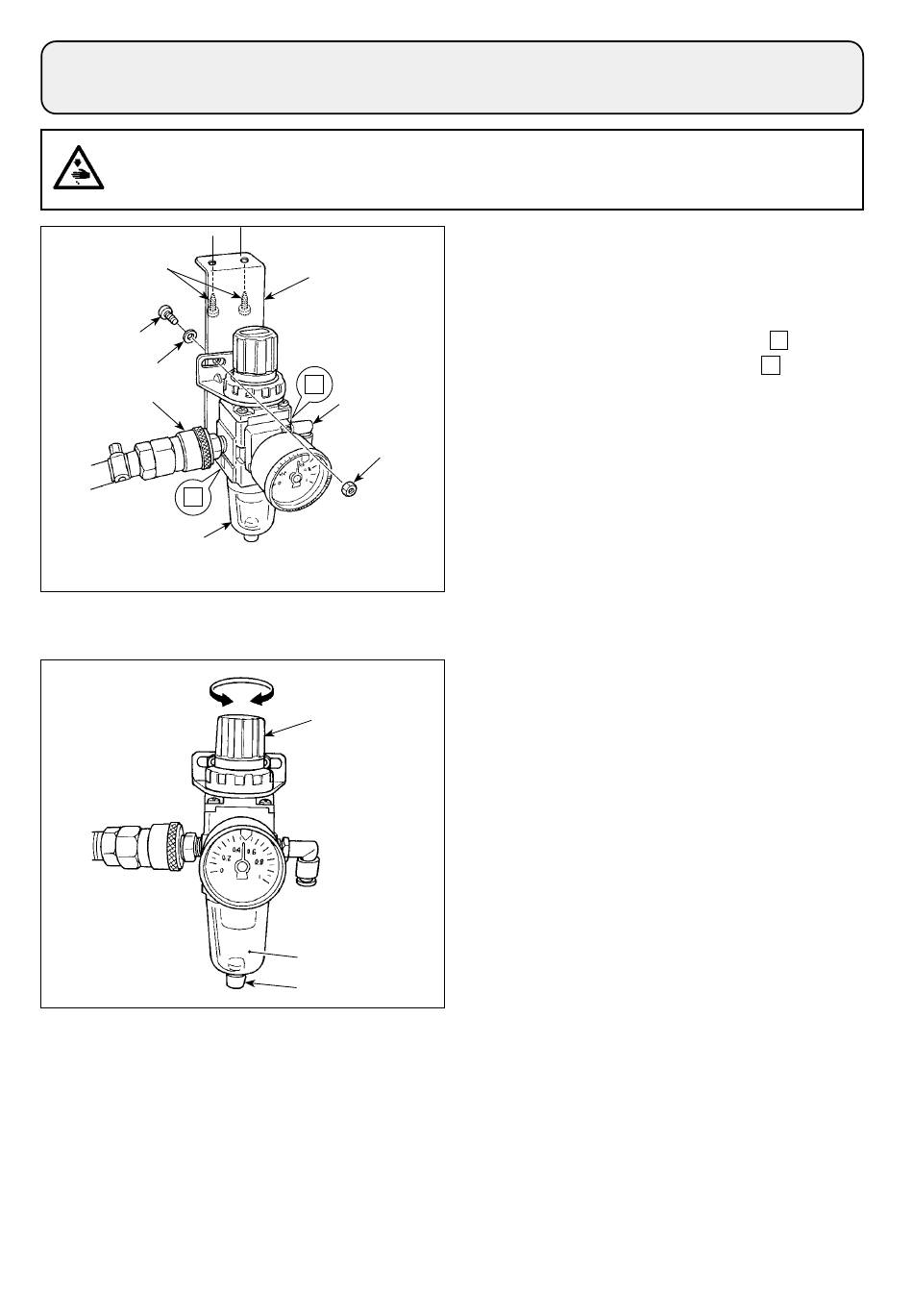

(1) Installieren des Reglers
Den Regler (Einh.) ❶ mit Schraube ❷ , Feder-
1)
scheibe ❸ und Mutter ❹ , die mit der Einheit gelie-
fert werden, an der Montageplatte ❺ montieren.
Das Anschlussstück ❻ am Einlass 1 anbringen.
2)
Das Anschlussstück ❼ am Auslass 2 anbringen.
Die Montageplatte ❺ mit den mit der Platte gelie-
3)
ferten Zubehörschrauben ❽ an der Unterseite des
Tisches anbringen.
4)
Schließen Sie den Luftschlauch φ6 an das Verbin-
dungsstück ❼ an.
Die Schraube ❷ ist im Lieferumfang der Einheit
*
enthalten:
Gewindedurchmesser M5; Länge: 12 mm
(SM6051202TP)
(2) Einstellen des Luftdrucks
1)
Der Betriebsluftdruck beträgt 0,5 bis 0,55 MPa.
Den Luftdruck mit dem Luftdruckregelknopf ❶ am
Filterregler einstellen.
Falls Flüssigkeitsansammlung im Abschnitt A des
2)
Filterreglers festgestellt wird, den Ablasshahn ❷
drehen, um die Flüssigkeit abzulassen.
