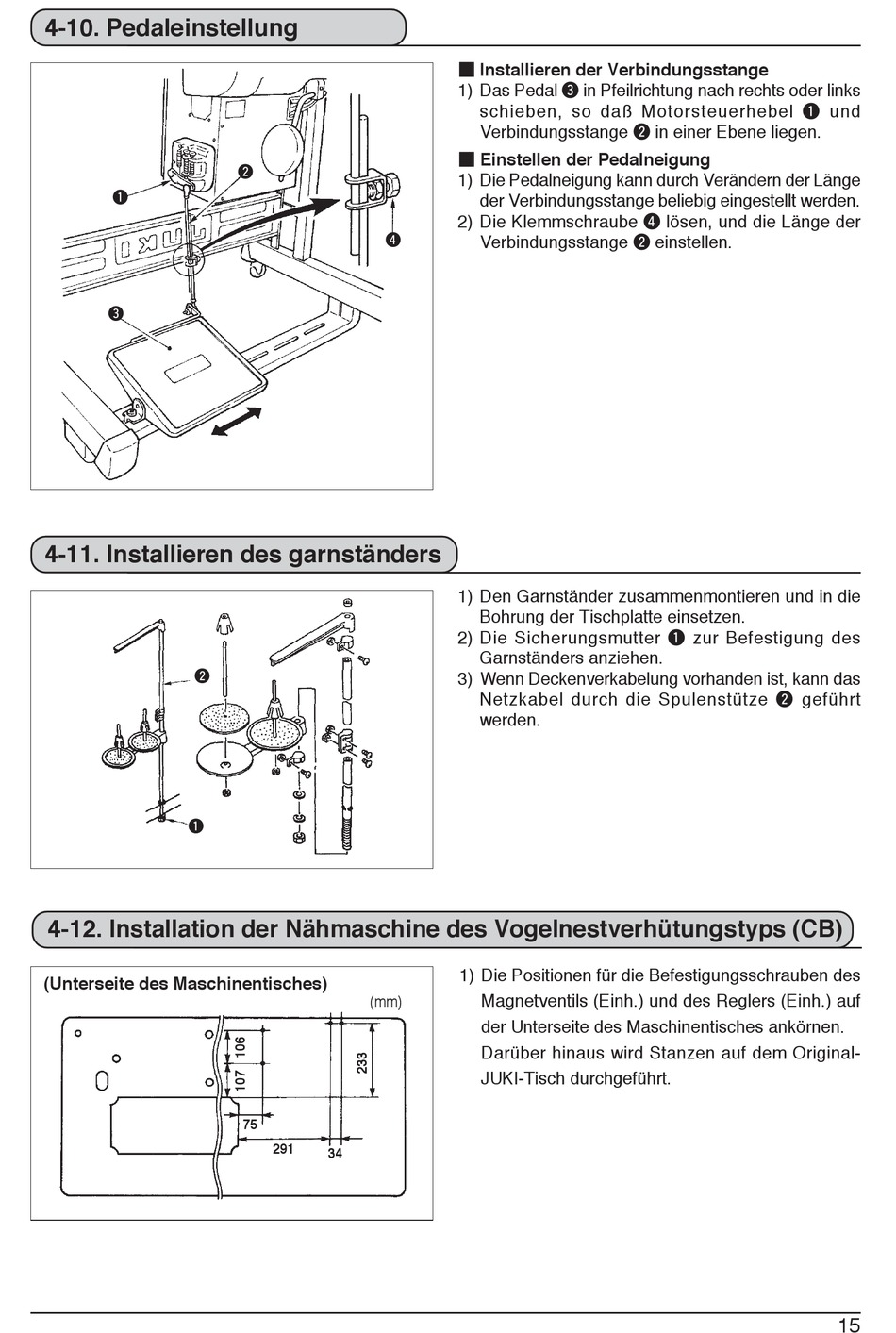

4-10. Pedaleinstellung
q
e
4-11. Installieren des garnständers
w
q
4-12. Installation der Nähmaschine des Vogelnestverhütungstyps (CB)
(Unterseite des Maschinentisches)
w
r
(mm)
75
291
34
■ Installieren der Verbindungsstange
1) Das Pedal e in Pfeilrichtung nach rechts oder links
schieben, so daß Motorsteuerhebel q und
Verbindungsstange w in einer Ebene liegen.
■ Einstellen der Pedalneigung
1) Die Pedalneigung kann durch Verändern der Länge
der Verbindungsstange beliebig eingestellt werden.
2) Die Klemmschraube r lösen, und die Länge der
Verbindungsstange w einstellen.
1) Den Garnständer zusammenmontieren und in die
Bohrung der Tischplatte einsetzen.
2) Die Sicherungsmutter q zur Befestigung des
Garnständers anziehen.
3) Wenn Deckenverkabelung vorhanden ist, kann das
Netzkabel durch die Spulenstütze w geführt
werden.
1) Die Positionen für die Befestigungsschrauben des
Magnetventils (Einh.) und des Reglers (Einh.) auf
der Unterseite des Maschinentisches ankörnen.
Darüber hinaus wird Stanzen auf dem Original-
JUKI-Tisch durchgeführt.
15
