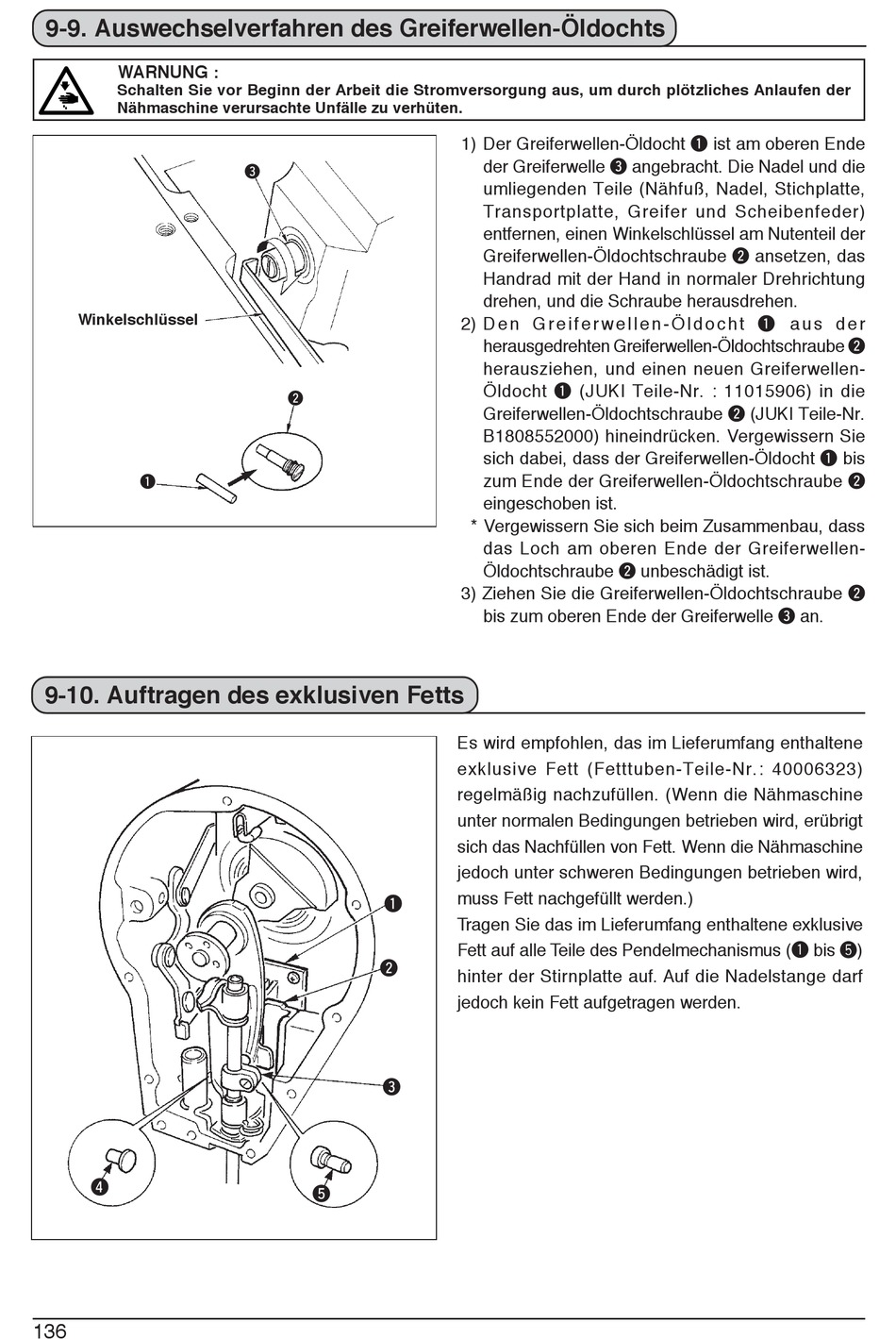

9-9. Auswechselverfahren des Greiferwellen-Öldochts
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Winkelschlüssel
q
9-10. Auftragen des exklusiven Fetts
4
136
e
w
1
2
3
5
1) Der Greiferwellen-Öldocht q ist am oberen Ende
der Greiferwelle e angebracht. Die Nadel und die
umliegenden Teile (Nähfuß, Nadel, Stichplatte,
Transportplatte, Greifer und Scheibenfeder)
entfernen, einen Winkelschlüssel am Nutenteil der
Greiferwellen-Öldochtschraube w ansetzen, das
Handrad mit der Hand in normaler Drehrichtung
drehen, und die Schraube herausdrehen.
2) D e n G r e i f e r w e l l e n - Ö l d o c h t q a u s d e r
herausgedrehten Greiferwellen-Öldochtschraube w
herausziehen, und einen neuen Greiferwellen-
Öldocht q (JUKI Teile-Nr. : 11015906) in die
Greiferwellen-Öldochtschraube w (JUKI Teile-Nr.
B1808552000) hineindrücken. Vergewissern Sie
sich dabei, dass der Greiferwellen-Öldocht q bis
zum Ende der Greiferwellen-Öldochtschraube w
eingeschoben ist.
* Vergewissern Sie sich beim Zusammenbau, dass
das Loch am oberen Ende der Greiferwellen-
Öldochtschraube w unbeschädigt ist.
3) Ziehen Sie die Greiferwellen-Öldochtschraube w
bis zum oberen Ende der Greiferwelle e an.
Es wird empfohlen, das im Lieferumfang enthaltene
exklusive Fett (Fetttuben-Teile-Nr.: 40006323)
regelmäßig nachzufüllen. (Wenn die Nähmaschine
unter normalen Bedingungen betrieben wird, erübrigt
sich das Nachfüllen von Fett. Wenn die Nähmaschine
jedoch unter schweren Bedingungen betrieben wird,
muss Fett nachgefüllt werden.)
Tragen Sie das im Lieferumfang enthaltene exklusive
Fett auf alle Teile des Pendelmechanismus (1 bis 5)
hinter der Stirnplatte auf. Auf die Nadelstange darf
jedoch kein Fett aufgetragen werden.
