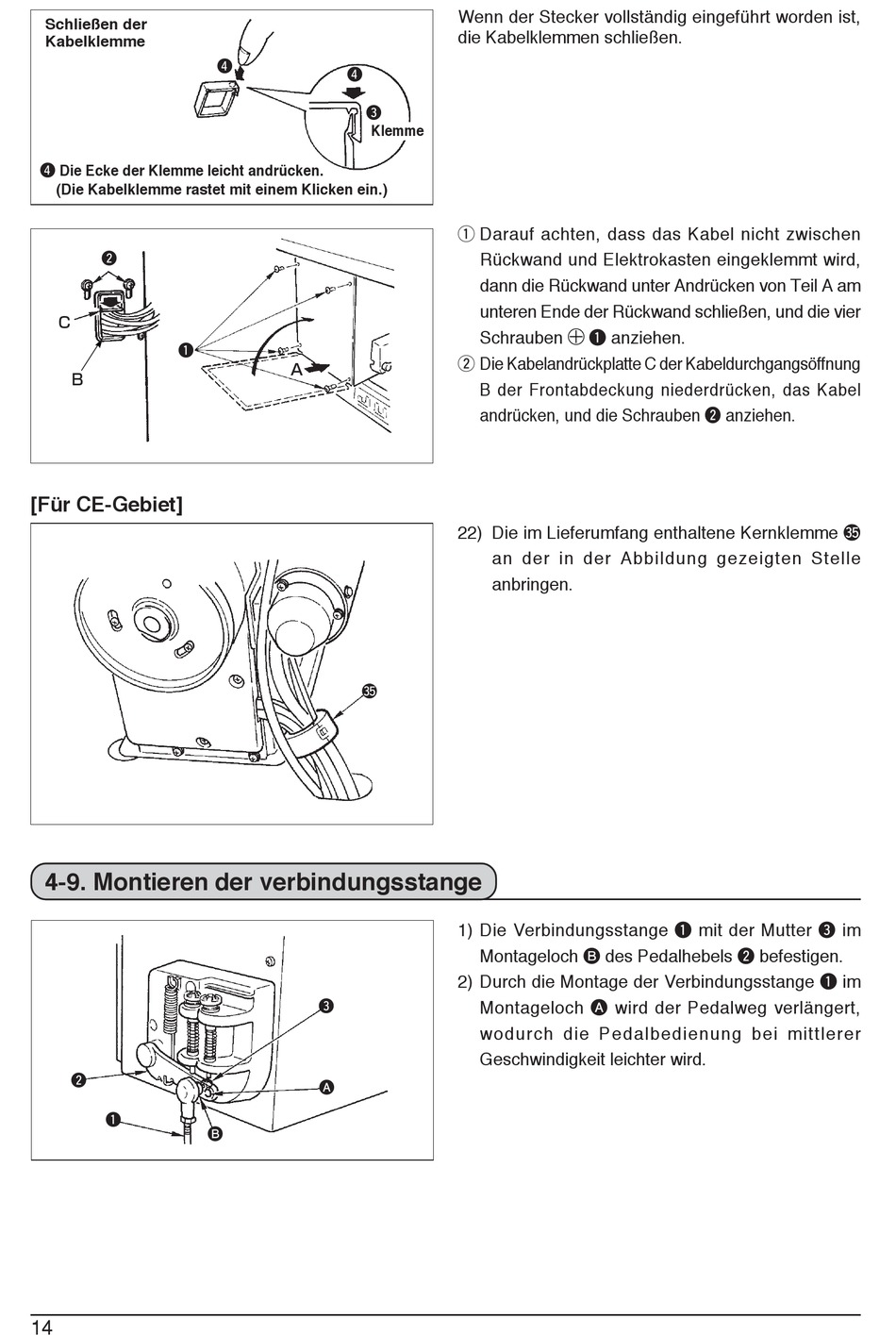

Schließen der
Kabelklemme
r Die Ecke der Klemme leicht andrücken.
(Die Kabelklemme rastet mit einem Klicken ein.)
2
C
1
B
[Für CE-Gebiet]
4-9. Montieren der verbindungsstange
w
q
14
r
r
e
Klemme
A
#5
e
A
B
Wenn der Stecker vollständig eingeführt worden ist,
die Kabelklemmen schließen.
q Darauf achten, dass das Kabel nicht zwischen
Rückwand und Elektrokasten eingeklemmt wird,
dann die Rückwand unter Andrücken von Teil A am
unteren Ende der Rückwand schließen, und die vier
q anziehen.
Schrauben
w Die Kabelandrückplatte C der Kabeldurchgangsöffnung
B der Frontabdeckung niederdrücken, das Kabel
andrücken, und die Schrauben w anziehen.
22) Die im Lieferumfang enthaltene Kernklemme #5
an der in der Abbildung gezeigten Stelle
anbringen.
1) Die Verbindungsstange q mit der Mutter e im
Montageloch B des Pedalhebels w befestigen.
2) Durch die Montage der Verbindungsstange q im
Montageloch A wird der Pedalweg verlängert,
wodurch die Pedalbedienung bei mittlerer
Geschwindigkeit leichter wird.
