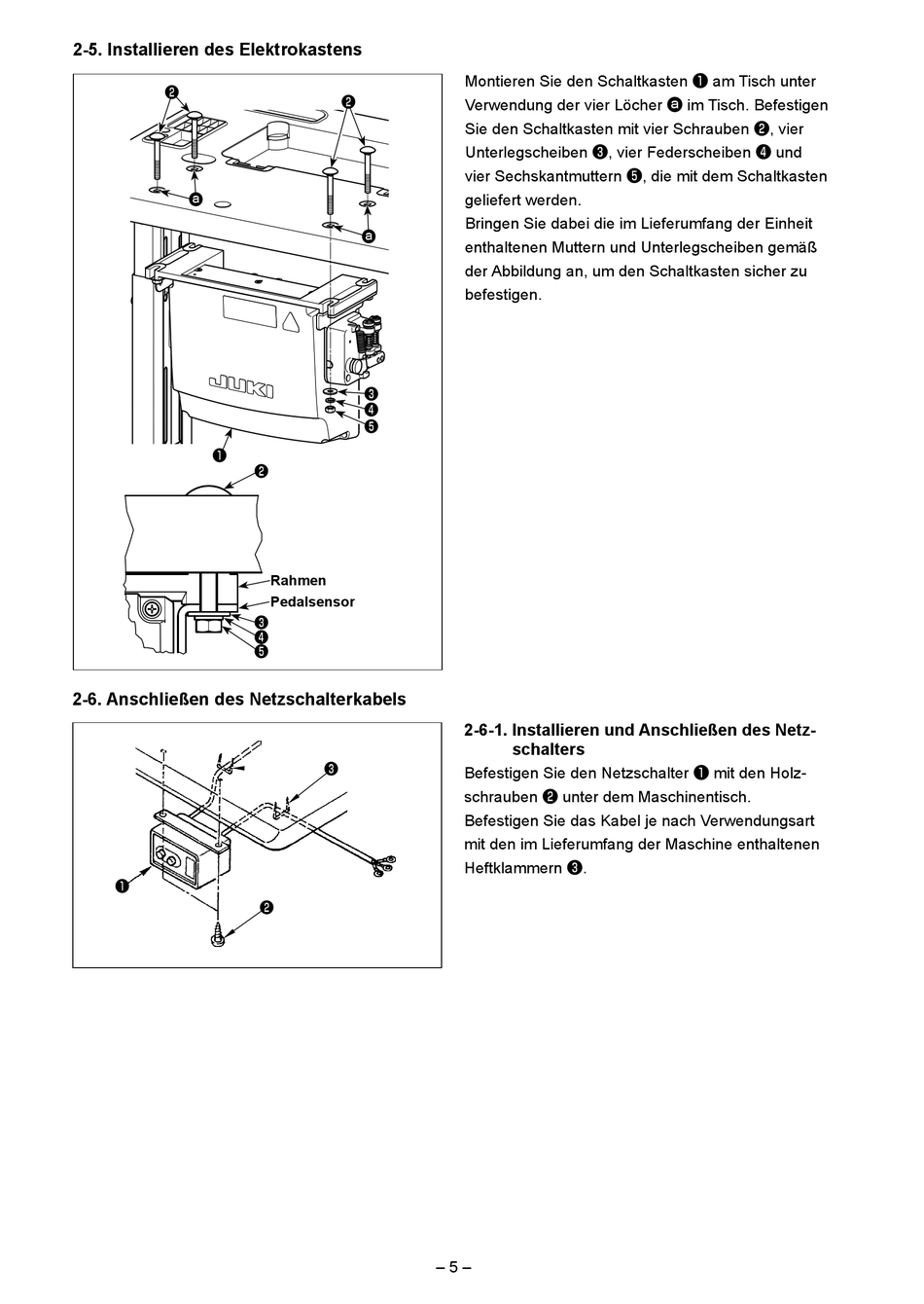

2-5. Installieren des Elektrokastens
❷
a
❶
2-6. Anschließen des Netzschalterkabels
❶
❷
a
❸
❹
❺
❷
Rahmen
Pedalsensor
❸
❹
❺
❸
❷
Montieren Sie den Schaltkasten ❶ am Tisch unter
Verwendung der vier Löcher a im Tisch. Befestigen
Sie den Schaltkasten mit vier Schrauben ❷, vier
Unterlegscheiben ❸, vier Federscheiben ❹ und
vier Sechskantmuttern ❺, die mit dem Schaltkasten
geliefert werden.
Bringen Sie dabei die im Lieferumfang der Einheit
enthaltenen Muttern und Unterlegscheiben gemäß
der Abbildung an, um den Schaltkasten sicher zu
befestigen.
2-6-1. Installieren und Anschließen des Netz-
schalters
Befestigen Sie den Netzschalter ❶ mit den Holz-
schrauben ❷ unter dem Maschinentisch.
Befestigen Sie das Kabel je nach Verwendungsart
mit den im Lieferumfang der Maschine enthaltenen
Heftklammern ❸.
– 5 –
