INBETRIEBNAHME
Anschlüsse der entfernten Hochfrequenz-Konsole und der Motor-Ventil-
Konsole an den Brenner
Siehe Seiten 4-6 bis 4-9 bezüglich der Anschlüsse von der Stromquelle zur entfernten Hochfrequenz-Konsole und
Seite 4-12 bezüglich der Anschlüsse von der Motor-Ventil-Konsole an die Stromquelle. Siehe auch Seite 4-26
bezüglich der Anschlüsse der entfernten Hochfrequenz-Konsole und der Motor-Ventil-Konsole an die Gaskonsole.
Verlegung des Brenner-Schlauchpaketes
Vor dem Anschluß der Brennerleitungen an die entfernte Hochfrequenz-Konsole, die Motor-Ventil-Konsole und den
Brenner müssen die Brennerschläuche zwischen der Schneidemaschine, der entfernten Hochfrequenz-Konsole,
der Motor-Ventil-Konsole und dem Brenner verlegt werden. Siehe Abbildung 4-2 als gegebenes Beispiel. Im
allgemeinen ist es erforderlich, die Schläuche durch eine Aufhängung oder eine Energiekette zu verlegen.
Vorsicht:
Vor Verlegung der Leitungen ist sicherzustellen, daß der Brenner nicht an das
Brennerschlauchpaket angeschlossen ist. Der Brenner könnte durch Herabfallen,
Anschlagen oder Verkratzen beschädigt werden. Sobald das Brennerschlauchpaket
verlegt sind, kann mit den Brenneranschlüssen fortgefahren werden.
Anschluß der Hochfrequenz-Brennerkabel an die entfernte Hochfrequenz-Konsole
24

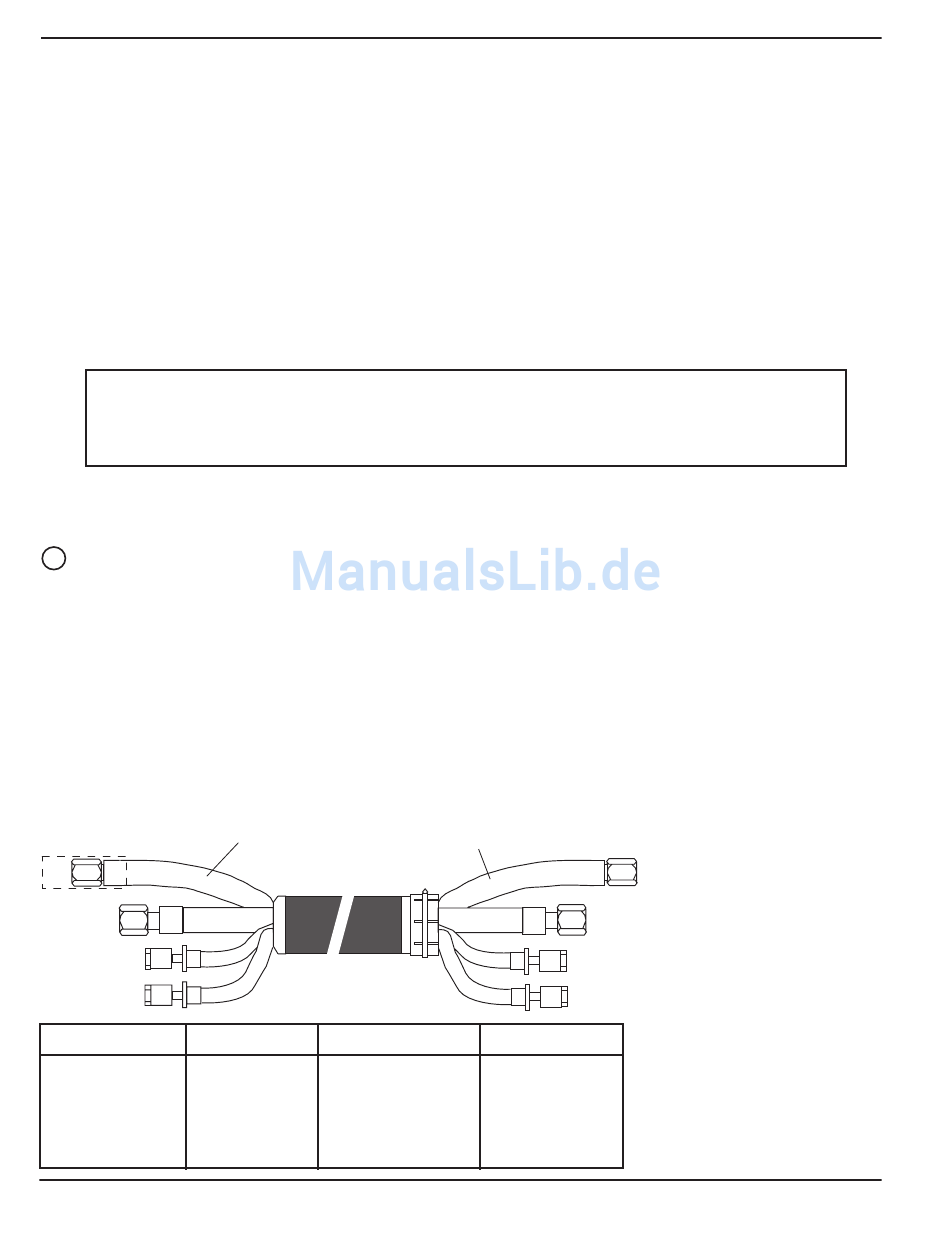

HT2000-Brennerkabel – Hochfrequenz-Brennerkabel an entfernte Hochfrequenz-Konsole –
Abbildung 4-16
A. Die Brennerschläuche durch das Brenner-Messing-Anschlußstück an der entfernten Hochfrequenz-Konsole
führen und an den Brenner-Kühlmittel-Schlauch (mit rotem Ring) an das rote Anschlußstück auf dem
Messing-Kathodenblock in der entfernten Hochfrequenz-Konsole anschließen. Mit einem
1/2" (≈ 13 mm) Gabelschlüssel festziehen.
B. Brenner-Kühlmittel-Schlauch (mit grünem Ring) an das grüne Anschlußstück auf dem Messing-
Kathodenblock anschließen. Mit einem 1/2" (≈ 13 mm) Gabelschlüssel festziehen.
C. „Kappe ein"-Sensor-Schlauch (grau) an den Adapter in der Konsole anschließen.
D. Pilot/Sekundärgas-Schlauch (blau) an den Adapter (weise Isolation) anschließen.
Brenneranschluß
grau
rot
grün
Teile-Nr.
Länge
028657
10 ft (3 m)
028658
15 ft (4,5 m)
028659
20 ft (6 m)
028546
25 ft (7,5 m)
028660
30 ft (9 m)
4-28
2/5/98
Pilot/Sekundärgas
Pilot/Sekundärgas
(blau)
(blau)
Teile-Nr.
028661
028662
028663
028547
Hochfrequenz-Konsolen-Anschluß
grau
rot
grün
Länge
35 ft (10,6 m)
40 ft (12 m)
45 ft (13,7 m)
50 ft (15 m)
HySpeed HT2000 Betriebsanleitung
