INBETRIEBNAHME
Anschlüsse der Stromquelle

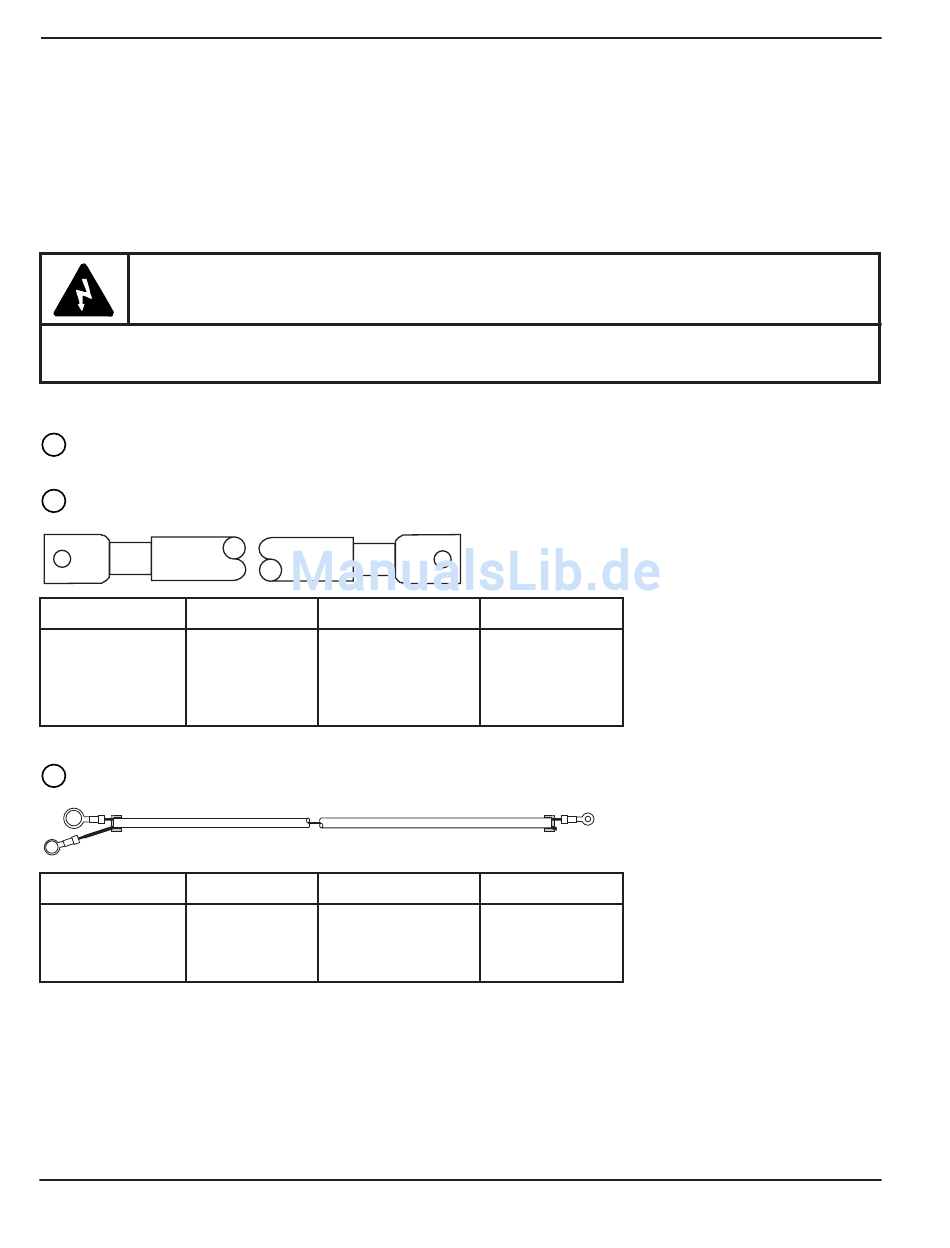

Siehe Bezugsnummern in den Illustrationen auf den jeweils rechten Seiten zur Ausführung der
Anschlüsse. Jegliche besonderen Installationsanweisungen sind auf der linken Seite erklärt.
Die Kabel- und Schlauch-Teilenummern auf diesen Seiten stellen die am meisten verwendeten Längen dar. Für
zusätzliche Längen siehe Abschnitt 9 oder kontaktieren Sie Hypertherm.
Vor Ausführung der Installation ist die Anlage durch Abschalten der Trennschalter stromlos zu
schalten!!
1
Negativleitung – Stromquelle an entfernte Hochfrequenz-Konsole
2
Positivleitung – Stromquelle an Arbeitstisch
Teile-Nr. Länge
023403 15 ft (4,6 m)
023404 25 ft (7,6 m)
023405 50 ft (15 m)
023406 75 ft (23 m)
3
Pilot-Lichtbogen – Stromquelle an entfernte Hochfrequenz-Konsole
Teile-Nr. Länge
023631 25 ft (7,6 m)
023632 50 ft (15 m)
023633 75 ft (23 m)
4-6
2/5/98
WARNUNG
Teile-Nr. Länge
023407 100 ft (30,5 m)
023408 150 ft (46 m)
023644 200 ft (62 m)
Teile-Nr. Länge
023634 100 ft (30,5 m)
023635 150 ft (46 m)
023652 200 ft (62 m)
