WARTUNG
8. Werden am Chopper weiterhin keine 280 V ausgegeben, nachdem Schritt 7 abgeschlossen wurde, kann es am
Steuersignal oder dem Chopper-Modul ein Problem geben. Das Chopper-Treiber-Signal kommt durch die
Analogkarte PCB3 mit einer Analogebene von 0 bis +8 VDC, was je nach Einschaltdauer und folglich dem
Ausgangsstrom des Choppers variiert. Diese Analogsignale befinden sich auf den Stiften 3 und 4 von REC1 auf
der Steuerkarte PCB3 für CH1 und auf 5 und 6 von REC1 für CH2.
Um festzustellen, ob der Fehler an den Chopper-Modulen oder der Steuerkarte PCB2 oder der Analogkarte
PCB3 liegt, ist wie folgt zu verfahren:
• Sicherstellen, daß die Hochfrequenz noch immer abgeschaltet ist (siehe Schritt 1).
• PL3.1 von REC1 auf PCB3 unterbrechen.
• Voltmeter über den Ausgängen des Choppers anlegen und dann START-Befehl drücken.
• Zeigt das Voltmeter +280 VDC an, entweder Steuerkarte PCB2 oder Analogkarte PCB3 ersetzen.
• Zeigt das Voltmeter 0 V an, entsprechendes Chopper-Modul CH1 oder CH2 ersetzen.
Brücke (+)
- Brenner
8-20
5/12/00
+ Arbeit

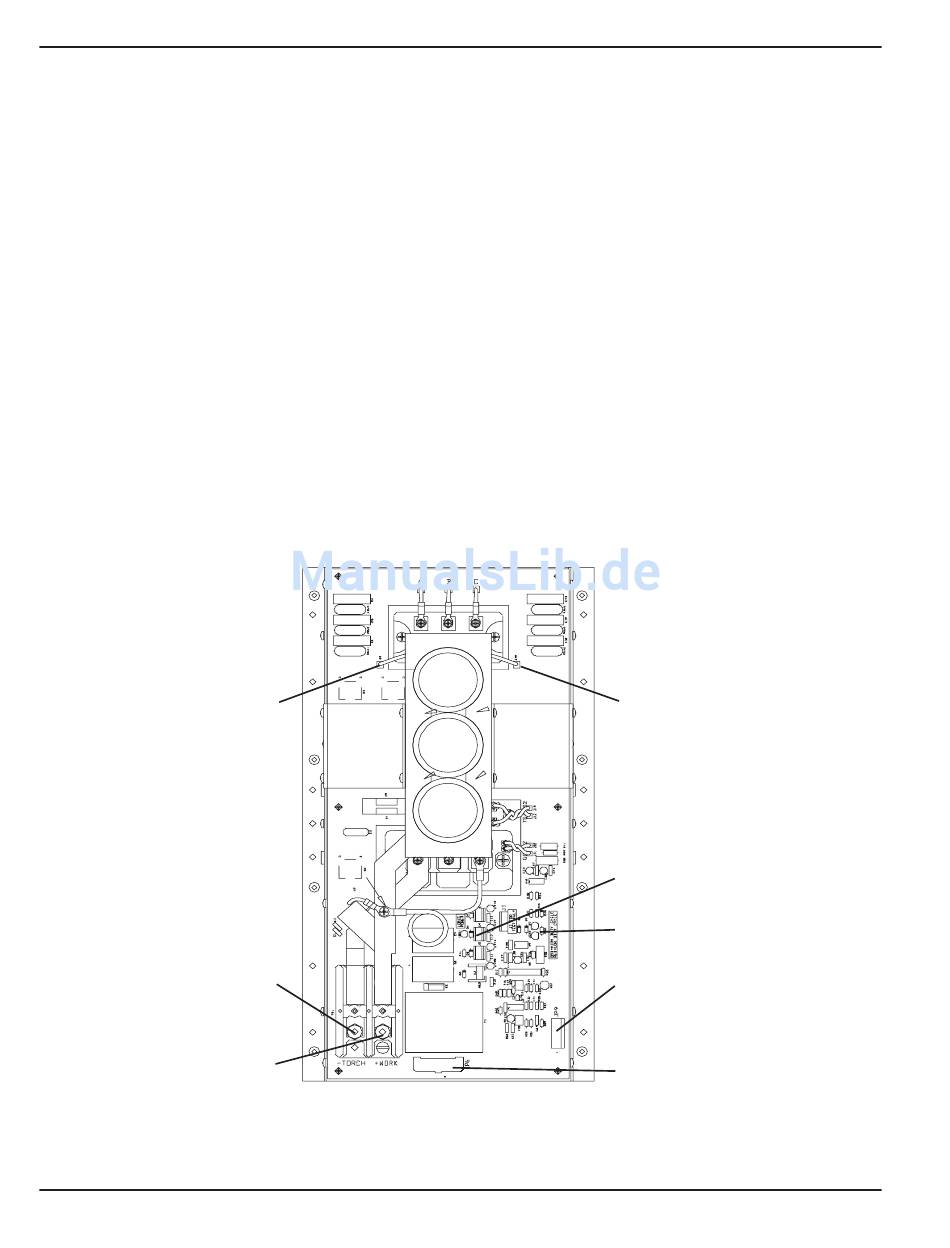

Abbildung 8-3 Chopper-Modul – Vorderansicht
Brücke (-)
LED1
LED3
JP9
JP6
