4 – Bedienung

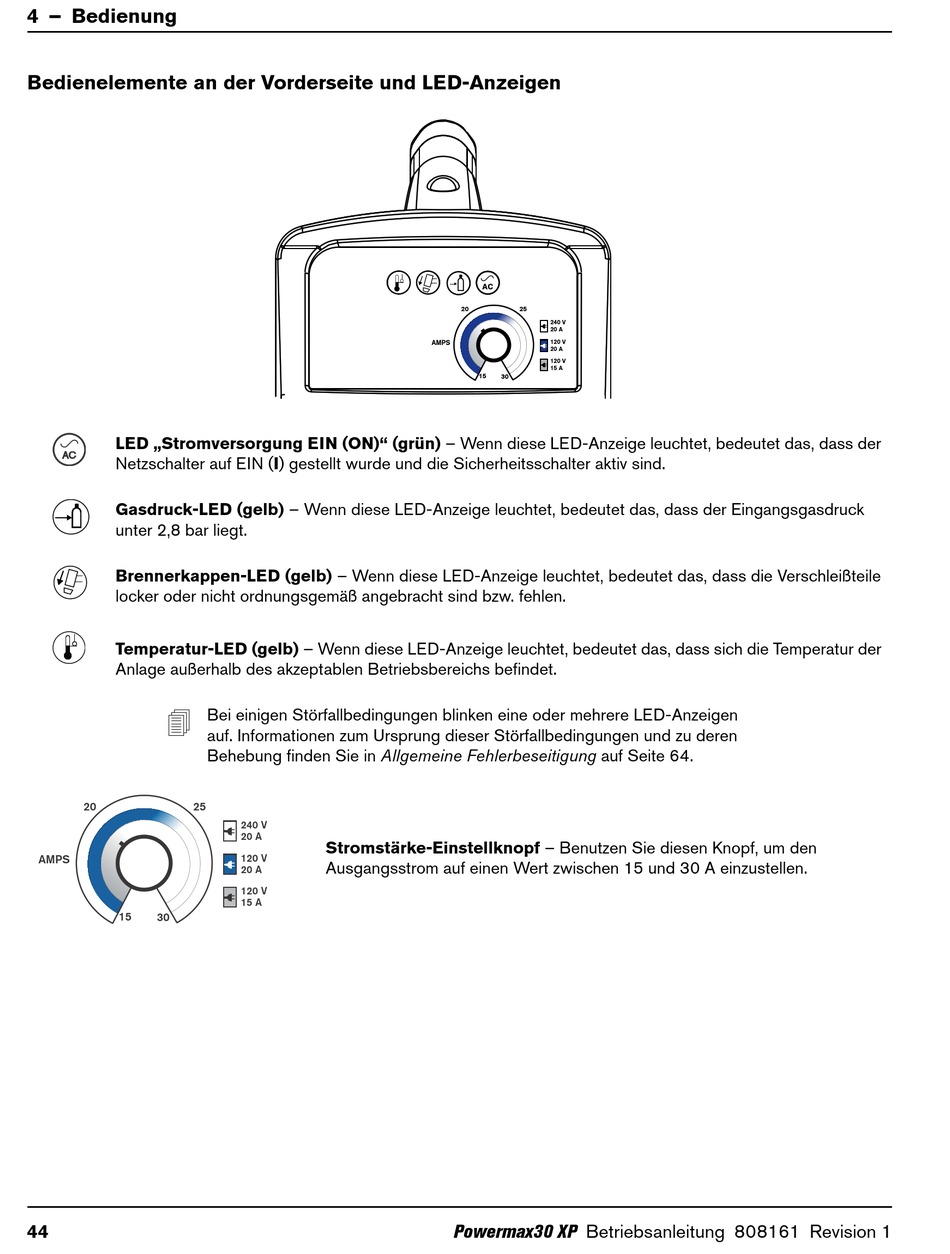

Bedienelemente an der Vorderseite und LED-Anzeigen

LED „Stromversorgung EIN (ON)" (grün) – Wenn diese LED-Anzeige leuchtet, bedeutet das, dass der
AC AC
Netzschalter auf EIN (I) gestellt wurde und die Sicherheitsschalter aktiv sind.
Gasdruck-LED (gelb) – Wenn diese LED-Anzeige leuchtet, bedeutet das, dass der Eingangsgasdruck
unter 2,8 bar liegt.
Brennerkappen-LED (gelb) – Wenn diese LED-Anzeige leuchtet, bedeutet das, dass die Verschleißteile
locker oder nicht ordnungsgemäß angebracht sind bzw. fehlen.
Temperatur-LED (gelb) – Wenn diese LED-Anzeige leuchtet, bedeutet das, dass sich die Temperatur der
Anlage außerhalb des akzeptablen Betriebsbereichs befindet.

Bei einigen Störfallbedingungen blinken eine oder mehrere LED-Anzeigen
auf. Informationen zum Ursprung dieser Störfallbedingungen und zu deren
Behebung finden Sie in Allgemeine Fehlerbeseitigung auf Seite 64.
20 25
AMPS
15 30
44
240 V
20 A
Stromstärke-Einstellknopf – Benutzen Sie diesen Knopf, um den
120 V
Ausgangsstrom auf einen Wert zwischen 15 und 30 A einzustellen.
20 A
120 V
15 A
20 25
240 V
20 A
120 V
AMPS
20 A
120 V
15 A
15 30
Powermax30 XP Betriebsanleitung 808161 Revision 1
