9
Maschinen-Schnittstellen-Spannungs-/Strom-Leitungs-Verbindung –
Stromquelle an Maschinen-Schnittstelle
Anmerkung:
Vor Anschluß des Maschinen-Spannungs-/Strom-Interfacekabels sind die Verdrahtungsdiagramme in diesem
Handbuch einzusehen und ist sicherzustellen, daß der richtige Stecker an der µP-Steuerungs-
PCB-REC6-Steckdose angebracht ist.
Mit 1x7 markierten Stecker des Maschinen-Schnittstellen-Kabels in die mit MACHINE V/C 1x7 markierte Steckdose
an Rückseite der Stromquelle stecken (Abbildung 4-10).
1X7
Von 1x7 Farbe
2 weiß
3 rot
4 grün
5 orange
6 blau
7 weiß/schwarz
10 Abschirmung
11 blau/schwarz
12 schwarz/weiß
13 rot/weiß
16 schwarz/rot
17 weiß/rot
18 orange/rot
19 blau/rot
20 rot/grün
21 orange/grün
22 schwarz/weiß/rot
23 weiß/schwarz/rot

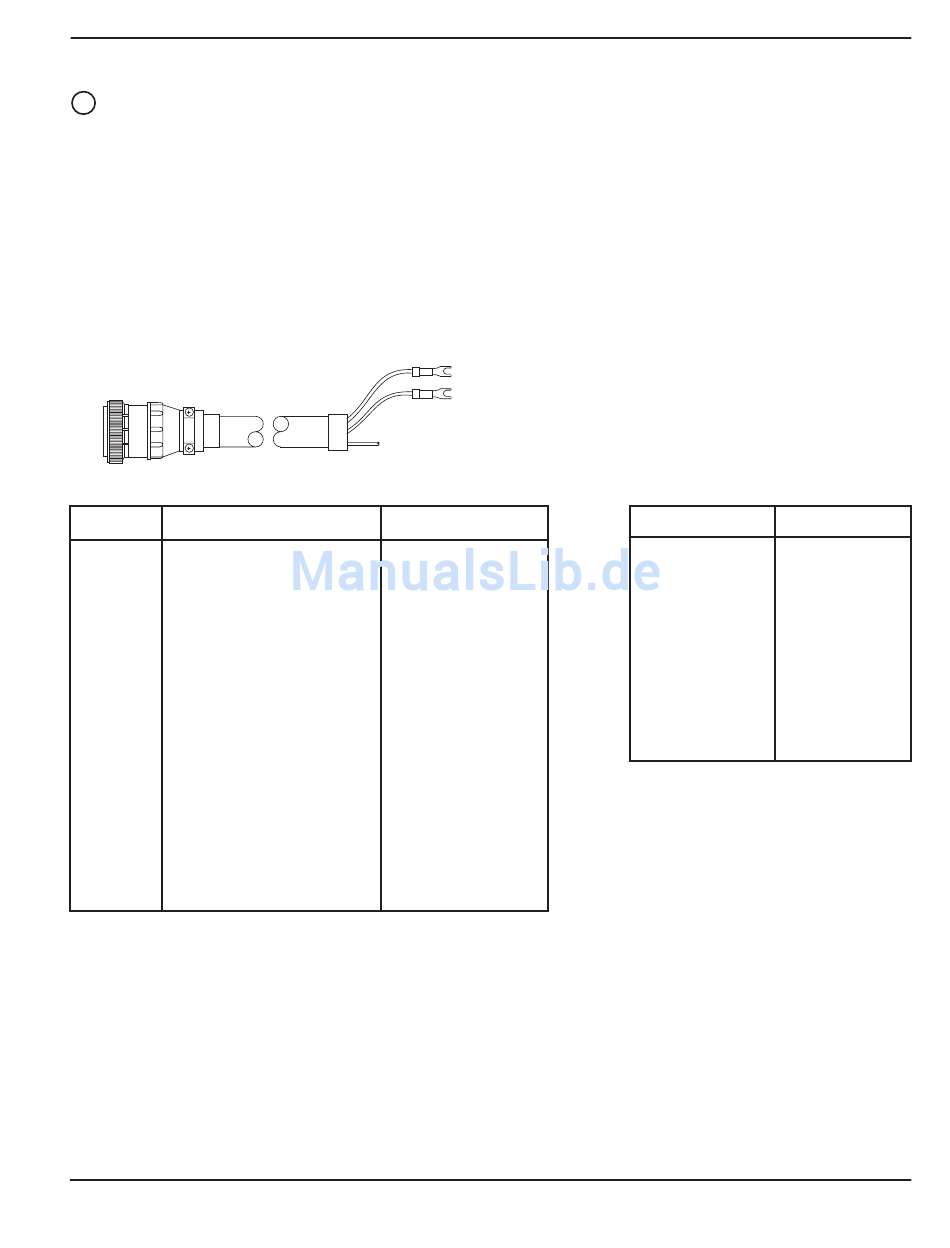

Abbildung 4-9 Maschinen-Schnittstellen-Spannungs-/Strom-Leitung – Stromquelle an Maschinen-
HySpeed HT2000 Betriebsanleitung
Bei Verwendung einer Fernsteuerung für Spannung und Strom zur Einstellung von
Spannung und Strom ist dieser Schritt zu überspringen.
Signal
Strom 10
Strom 20
Strom 40
Strom 80
Strom 100
Strom 200
Abschirmung
Strom ICom
frei
frei
Spannung V5
Spannung V10
Spannung V20
Spannung V40
Spannung V80
Spannung V100
Spannung V200
Spannung VCOM
Computer-Schnittstelle
INBETRIEBNAHME
Teile-Nr.
023902
023851
023852
023853
023854
023855
023856
123650
023903
023857
023858
(COM = Gemeinsam)
Länge
6 ft (2 m)
15 ft (4,6 m)
25 ft (7,6 m)
35 ft (10,6 m)
50 ft (15 m)
75 ft (23 m)
100 ft (30,5 m)
115 ft (35 m)
125 ft (38 m)
150 ft (46 m)
200 ft (61 m)
4-15
