INBETRIEBNAHME
4

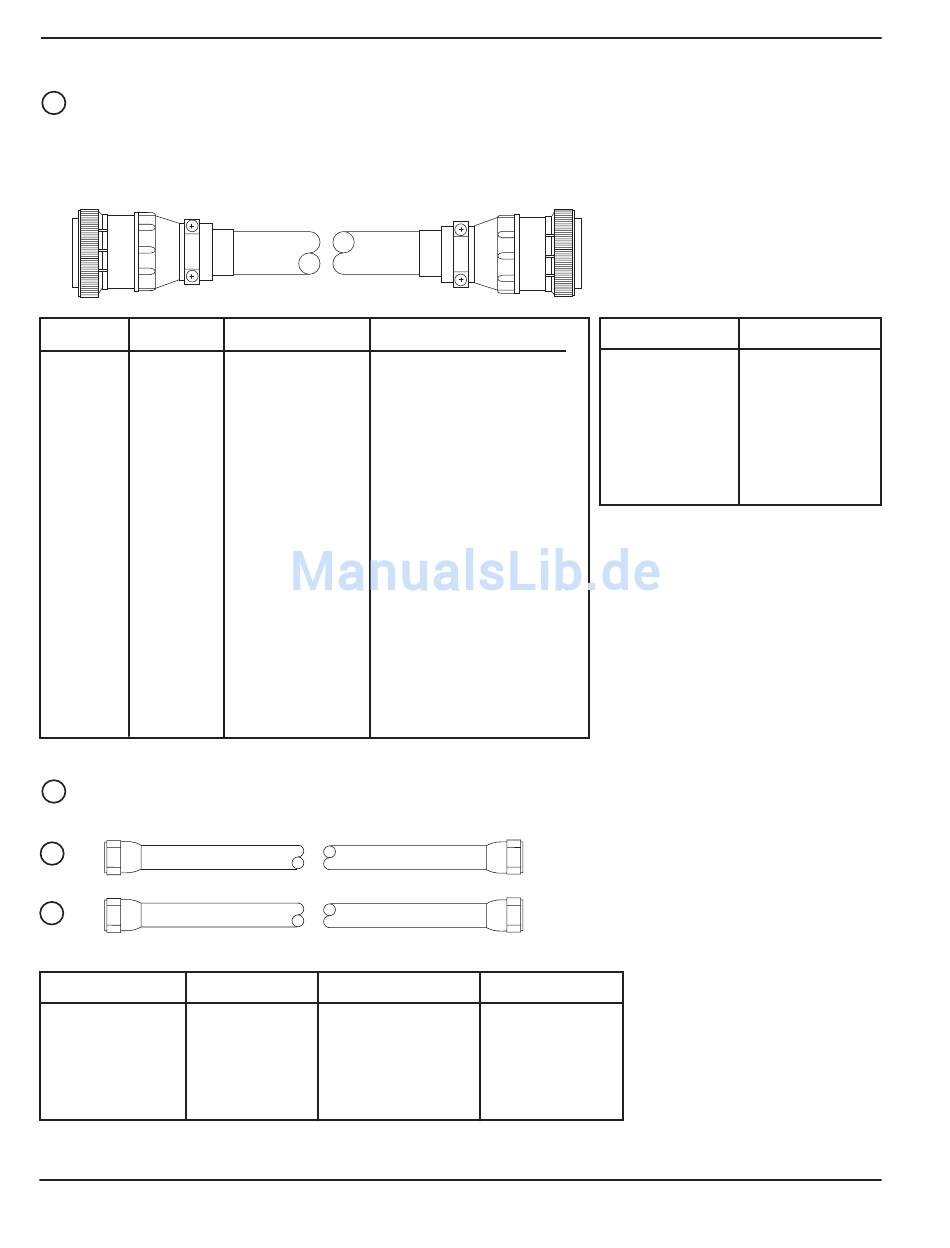

Hochfrequenz-Konsolen-Leitung – Stromquelle an entfernte Hochfrequenz-Konsole
Den mit 1x1 markierten Stecker der Leitung an der mit RHF 1x1 markierten Steckdose an der Rückseite der
Stromquelle anschließen (siehe Abbildung 4-6). Den mit 2x1 markierten Stecker an die entfernte Hochfrequenz-
Konsole, wie in Abbildung 4-5 gezeigt, anschließen.
Von 1x1 An 2x1
34 1
35 4
36 3
4 2
8 5
9 6
23 7
24 8
25 11
10 10
11 13
12 14
1 12
2 15
3 16
5
Kühlschläuche – von der Stromquelle zur entfernten Hochfrequenz-Konsole
5a
grün
5b
rot
Teile-Nr. Länge
028652 10 ft (3 m)
028440 15 ft (4,6 m)
028653 20 ft (6 m)
028441 25 ft (7,6 m)
028442 50 ft (15 m)
4-8
2/5/98
1X1 2X1
Farbe Signal
schwarz entfernte Hochfrequenz-
Konsole Türschalter
rot entfernte Hochfrequenz-
Konsole Türschalter
Abschirmung Abschirmung
schwarz PS3/Sekundärgas
weiß PS3/Sekundärgas
Abschirmung Kabel Abschirmung
schwarz SV6/Sekundär EIN
grün SV6/Sekundär EIN
Abschirmung Abschirmung
schwarz SV7/Kappe AUS
blau SV7/Kappe AUS
Abschirmung Abschirmung
schwarz T1/Hochspannungs-
Transformator
gelb T1/Hochspannungs-
Transformator
Abschirmung Abschirmung
grün
rot
Teile-Nr.
028443
028444
028445
028637
Teile-Nr.
023550
023610
023611
023612
023613
023614
023645
Länge
75 ft (23 m)
100 ft (30 m)
150 ft (46 m)
200 ft (61 m)
HySpeed HT2000 Betriebsanleitung
Länge
15 ft (4,6 m)
25 ft (7,6 m)
50 ft (15 m)
75 ft (23 m)
100 ft (30,5 m)
150 ft (46 m)
200 ft (62 m)
