INBETRIEBNAHME
12

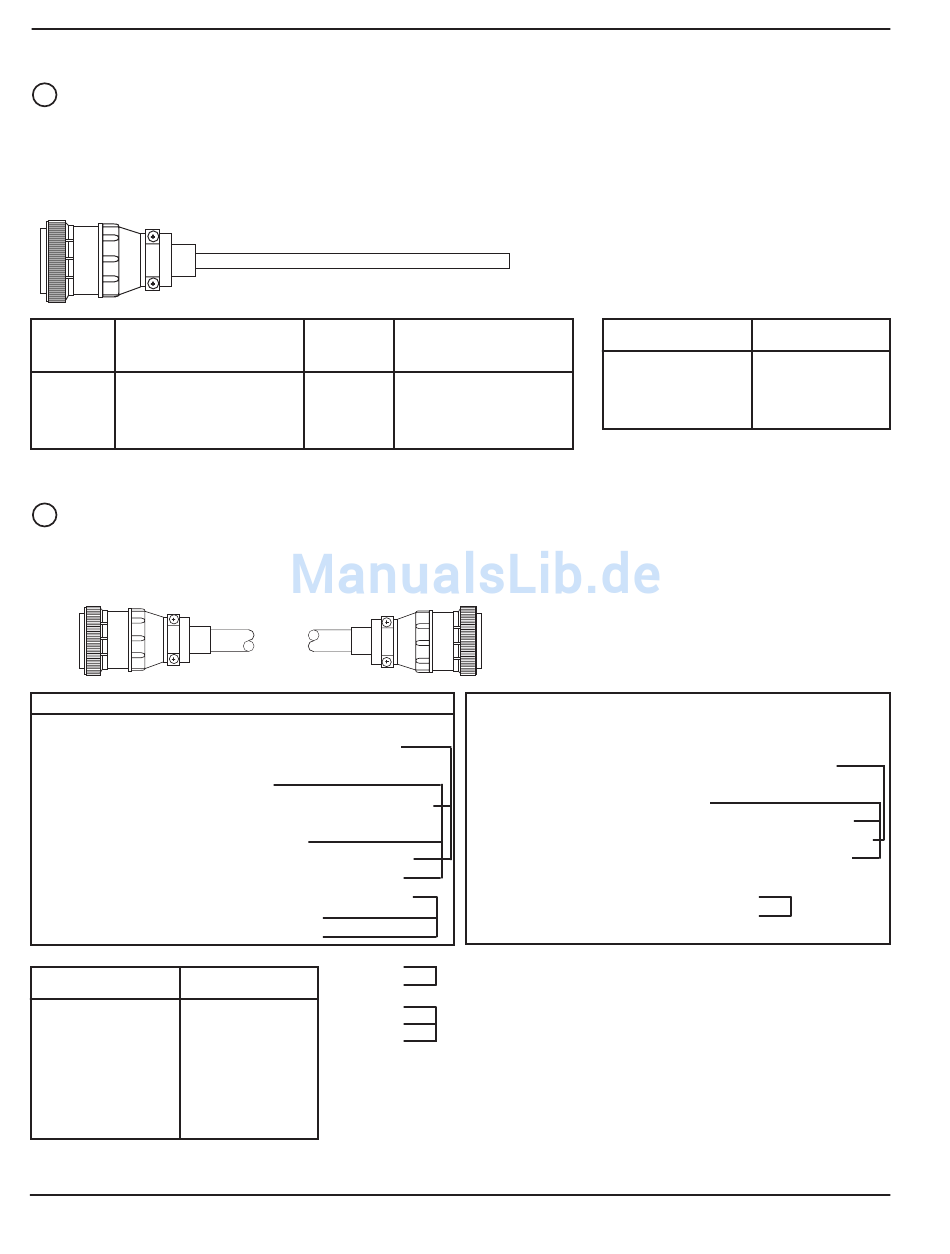

Wasserglocken-Pumpen-Leitung - Stromquelle an Wasserglocken-Pumpe
Siehe Bedienungs-Handbuch für die Wasserglocke der Leitungs-Verbindung zum Pumpenmotor und die übrigen
Anschlüsse zur Wasserglocke. Die Wasserglocke kann nicht zusammen mit dem Brenner aus rostfreiem
Stahl verwendet werden.
Stecker Stromquelle
Von Pin An Wasserglocken-
1x10 Pumpen-Schütz
2 Spule
4 Wechselstrom neutral
3 Abschirmung
13
Schnittstellen-Kabel des induktiven Zündhöhensensors – Stromquelle zum induktiven
Zündhöhensensor
Stecker Stromquelle
Steckerbelegung – Stromquelle
Belegung Farbe
1 rot
2 grün
4 schwarz
5 schwarz
8 Abschirmung
9 Abschirmung
7 Abschirmung
11 schwarz
14 weiß
Teile-Nr. Länge
023859 25 ft (7,6 m)
023860 50 ft (15 m)
023861 75 ft (23 m)
023862 100 ft (30,5 m)
023863 150 ft (46 m)
023864 200 ft (61 m)
4-18
1/27/99
1X10
Farbe
schwarz
weiß
grün
Stecker – induktiver Zündhöhensensor
1X9 8X1
Funktion
Signal „Zündhöhe erreicht"
Endschalter „Brenner oben"-
Signal
Zündhöhe erreicht - gemeinsam
Endschalter „Brenner oben" –
gemeinsam
Abschirmung – weiß/schwarz
Abschirmung – rot/schwarz
Abschirmung – grün/schwarz
Wechselstrom
Wechselstrom
Funktion
Wasserglocken-Spule
Wechselstrom neutral
Abschirmung
Steckerbelegung des induktiven Zündhöhensensors
Belegung Farbe
1 rot
2 grün
3 schwarz
4 schwarz
5 Abschirmung
7
8 weiß
9 schwarz
bezeichnet Paare
bezeichnet Paare mit Abschirmung
Anmerkung: Am Stecker des induktiven
Zündhöhensensors sind die rot/schwarzen
Abschirmungsadern und die
weiß/schwarzen Abschirmungsadern jeweils
zu kappen und zu isolieren.
Teile-Nr.
023866
023867
023868
Funktion
Signal „Zündhöhe erreicht"
Endschalter „Brenner oben" –
Signal
„Brenner oben" – gemeinsam
„Zündhöhe erreicht" – gemeinsam
Abschirmung – grün/schwarz
Codierstift
Wechselstrom
Wechselstrom
HySpeed HT2000 Betriebsanleitung
Länge
50 ft (15 m)
75 ft (23 m)
100 ft (30,5 m)
