INBETRIEBNAHME
8
Maschinen-Schnittstellen-Ein-Ausgabe-Kabel – Stromquelle an Maschinen-Schnittstelle
Mit 1x6 markierten Stecker des Maschinen-Schnittstellen-Kabels in die mit MACHINE I/O 1x6 markierte Steckdose
an Rückseite der Stromquelle stecken (Abbildung 4-10).
1X6
Von 1x6 Farbe Kabel-schuh
2 gelb 2
6 schwarz 6
11 Abschirmung
4 orange 4
8 schwarz 8
13 Abschirmung
34 rot 34
29 schwarz 29
23 Abschirmung
35 grün 35
30 schwarz 30
24 Abschirmung
36 rot 36
31 blau 31
25 Abschirmung
33 rot 33
28 gelb 28
27 Abschirmung
9 blau 9
15 schwarz 15
14 Abschirmung
37 rot 37
32 grün 32
26 Abschirmung
1 weiß 1
5 schwarz 5
10 Abschirmung
3 braun 3
7 schwarz 7
12 Abschirmung
21 weiß 21
22 rot 22
20 Abschirmung
* Bei diesen Signalen handelt es sich um Wechselstrom-Relais. Gleichstromrelais können als Sonderausstattung geliefert werden.
Bei Installation oder Wartung der HT2000-Anlage können Wechsel- oder Gleichstrom-
Betriebsspannungen auf den AUFWÄRTS-, ABWÄRTS und TRANSFER-Signalen vorhanden sein, selbst
wenn sich der Netz-Trenn-Schalter in AUS-Stellung befindet. Es ist sicherzustellen, daß sich während
Installation oder Wartung alle Netz-Trenn-Schalter, die mit der HT2000-Anlage in Verbindung sind, in
AUS-Stellung befinden.

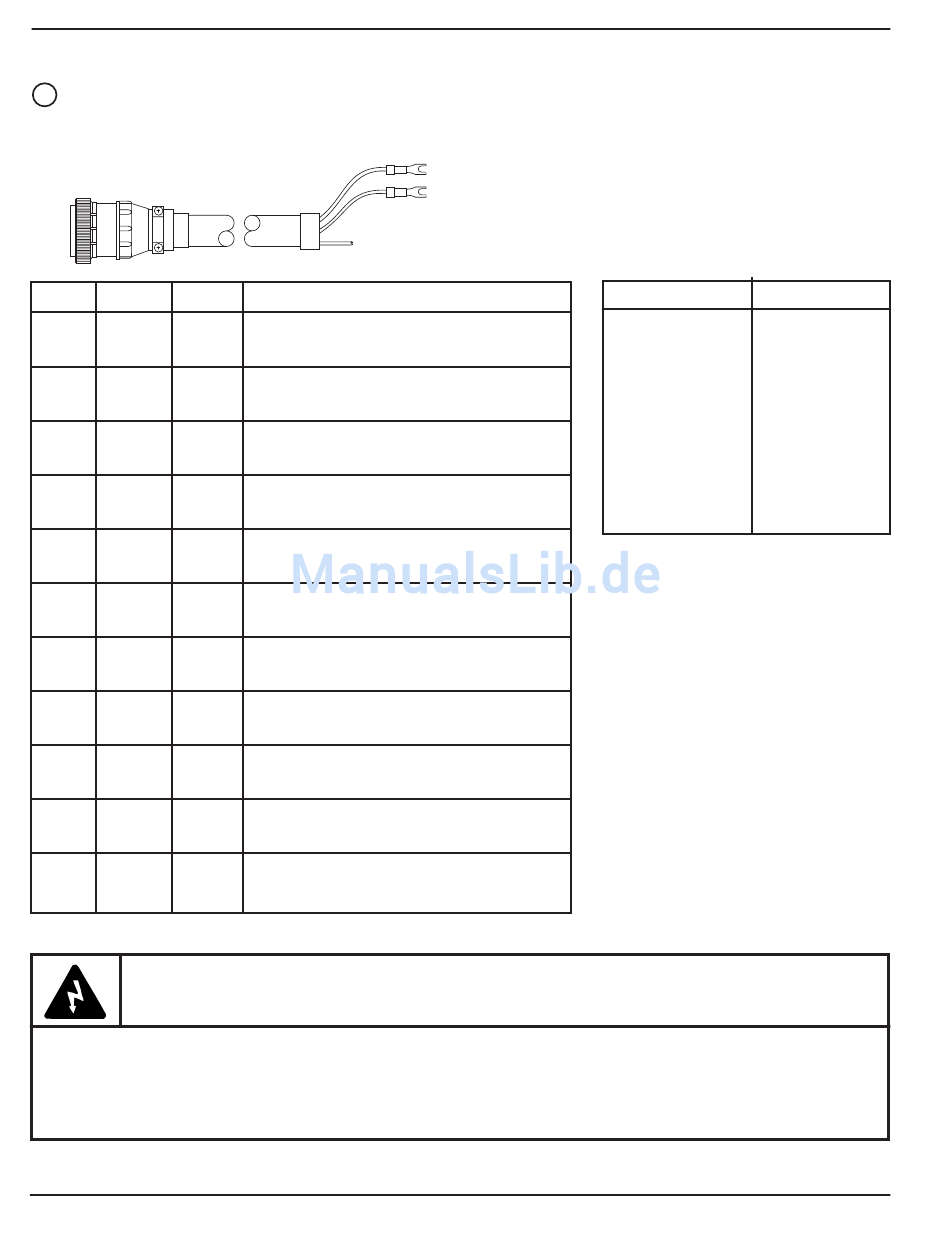

Abbildung 4-8 Maschinen-Schnittstellen-Ein-Ausgabe-Kabel – Stromquelle an Maschinen-Schnittstelle
4-14
5/12/00
Signal
induktives Höhen-Signal (AUS = Geschlossen)
induktive Höhe - gemeinsam
Abschirmung
Auto-Höhen-Signal (AUS = Geschlossen)
Auto-Höhe - gemeinsam
Abschirmung
*†ABWÄRTS-Relais - Lastseite (ABWÄRTS = geschlossen)
ABWÄRTS-Relais, Spannungsseite
Abschirmung
*†AUFWÄRTS-Relais - Lastseite (AUFWÄRTS = geschlossen)
AUFWÄRTS-Relais, Spannungsseite
Abschirmung
Ober-Grenz-Schalter (AUS = geschlossen)
Ober-Grenz-Schalter
Abschirmung
Lichtbogen-Spannung (1/50 Lichtbogen-Spannung)
Lichtbogen-Spannung
Abschirmung
Plasma-START (START = geschlossen)
Plasma-START
Abschirmung
*†Lichtbogen-Transfer (TRANSFER = geschlossen)
Lichtbogen-Transfer
Abschirmung
Stop-Signal - Zündung (HALT = geschlossen)
Stop - Zündung- gemeinsam
Abschirmung
Fernsteuerung Strom AUS (AUS = momentan geschlossen)
Fernsteuerung Strom AUS
Abschirmung
Fernsteuerung Strom EIN (EIN = momentan geschlossen)
Fernsteuerung Strom EIN
Abschirmung
†WARNUNG
Teile-Nr.
023841
023842
023843
023844
023845
023846
023847
023848
023849
023850
HySpeed HT2000 Betriebsanleitung
Länge
6 ft (2 m)
15 ft (4,6 m)
25 ft (7,6 m)
35 ft (10,6 m)
50 ft (15 m)
75 ft (23 m)
100 ft (30,5 m)
125 ft (38 m)
150 ft (46 m)
200 ft (61 m)
