INBETRIEBNAHME
Anschlüsse der Gaskonsole
Siehe Seite 4-10 bezüglich der Anschlüsse von der Stromquelle zur Gaskonsole.

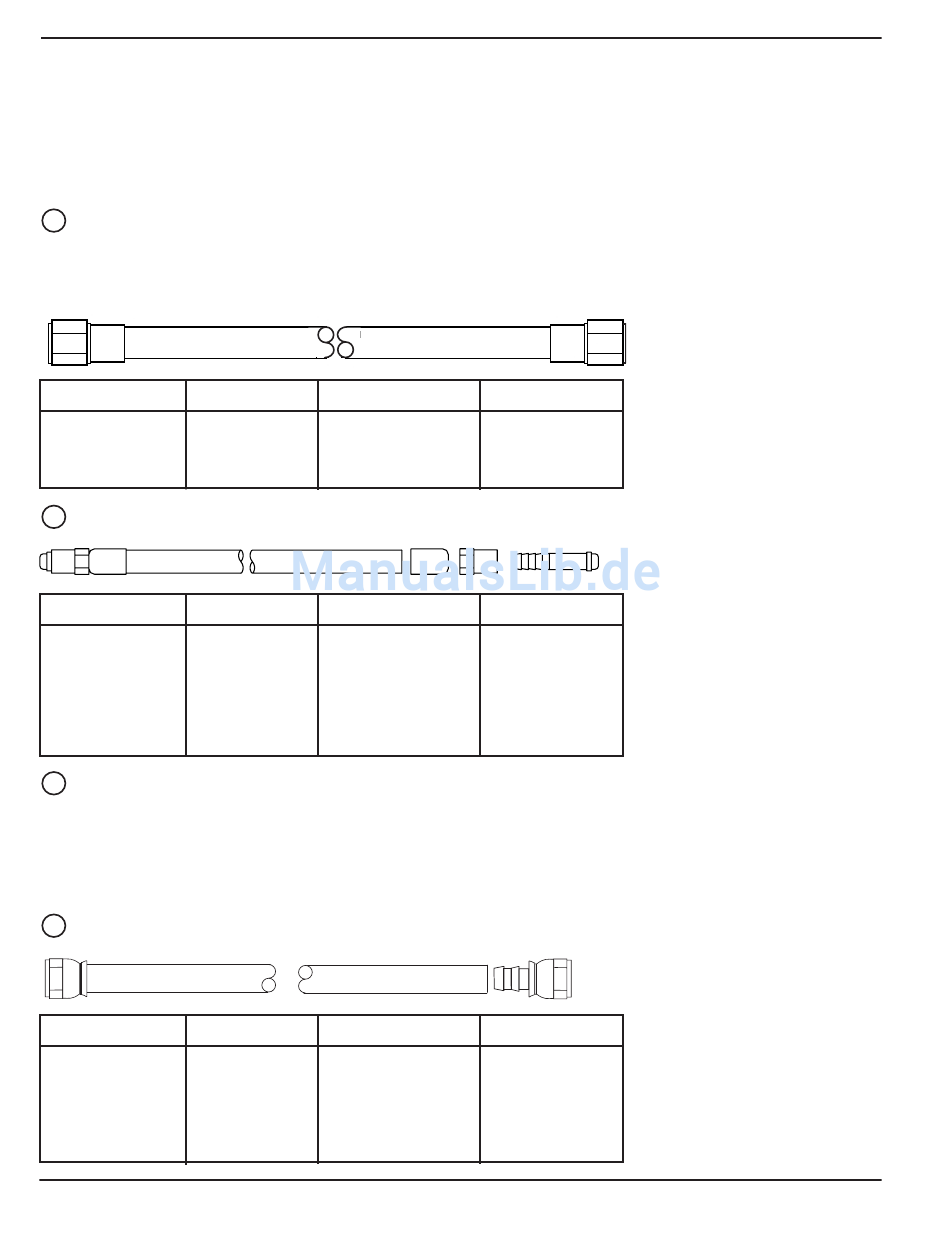

Plasmagas-Zufuhr

17
Sauerstoff-Versorgungsschlauch – Sauerstoff-Versorgung zur Gaskonsole
Anmerkung:
Teile-Nr. Länge
024204 15 ft (4,6 m)
024205 25 ft (7,6 m)
024155 50 ft (15 m)
18
Stickstoff-Plasmagas-Versorgungsschlauch – Stickstoff-Versorgung zur Gaskonsole
Teile-Nr. Länge
024210 10 ft (3 m)
024203 15 ft (4,6 m)
024232 20 ft (6 m)
024134 25 ft (7,6 m)
024211 35 ft (10,6 m)
024112 50 ft (15 m)
18
Luft-Plasmagas-Versorgungsschlauch (vom Kunden beigestellt) – Luft-Versorgung zur Gaskonsole
Sekundärgas-Zufuhr
Jegliche Gaszufuhr, die als Sekundärgas verwendet wird, ist an die gleiche Stelle der Gaskonsole anzuschließen –
siehe Abbildung 4-14.
19
Sekundärgas-Versorgungsschlauch – Sekundärgas-Versorgung zur Gaskonsole
Teile-Nr. Länge
024043 4 ft (1,2 m)
024341 10 ft (3 m)
024342 20 ft (6 m)
024133 25 ft (7,6 m)
024012 50 ft (15 m)
4-24
2/5/98
Beim Schneiden mit Sauerstoff als Plasmagas muß Stickstoff ebenfalls an der
Gaskonsole angeschlossen sein, um unter Vorströmungs- und Betriebs-Durchfluß-
Bedingungen korrekte Sauerstoff/Stickstoff-Mischungen zu erzielen.
Teile-Nr.
024206
024159
Teile-Nr.
024148
024116
024120
024185
024124
Teile-Nr.
024147
024115
024119
024184
024123
Länge
100 ft (30 m)
150 ft (46 m)
Länge
75 ft (23 m)
100 ft (30 m)
150 ft (46 m)
180 ft (55 m)
200 ft (61 m)
Länge
75 ft (23 m)
100 ft (30 m)
150 ft (46 m)
180 ft (55 m)
200 ft (61 m)
