INBETRIEBNAHME
Anschlüsse des induktiven Zündhöhensensors
Anmerkung:
Siehe Seite 4-18 bezüglich der Anschlüsse zwischen induktivem Zündhöhensensor und Stromquelle.
14

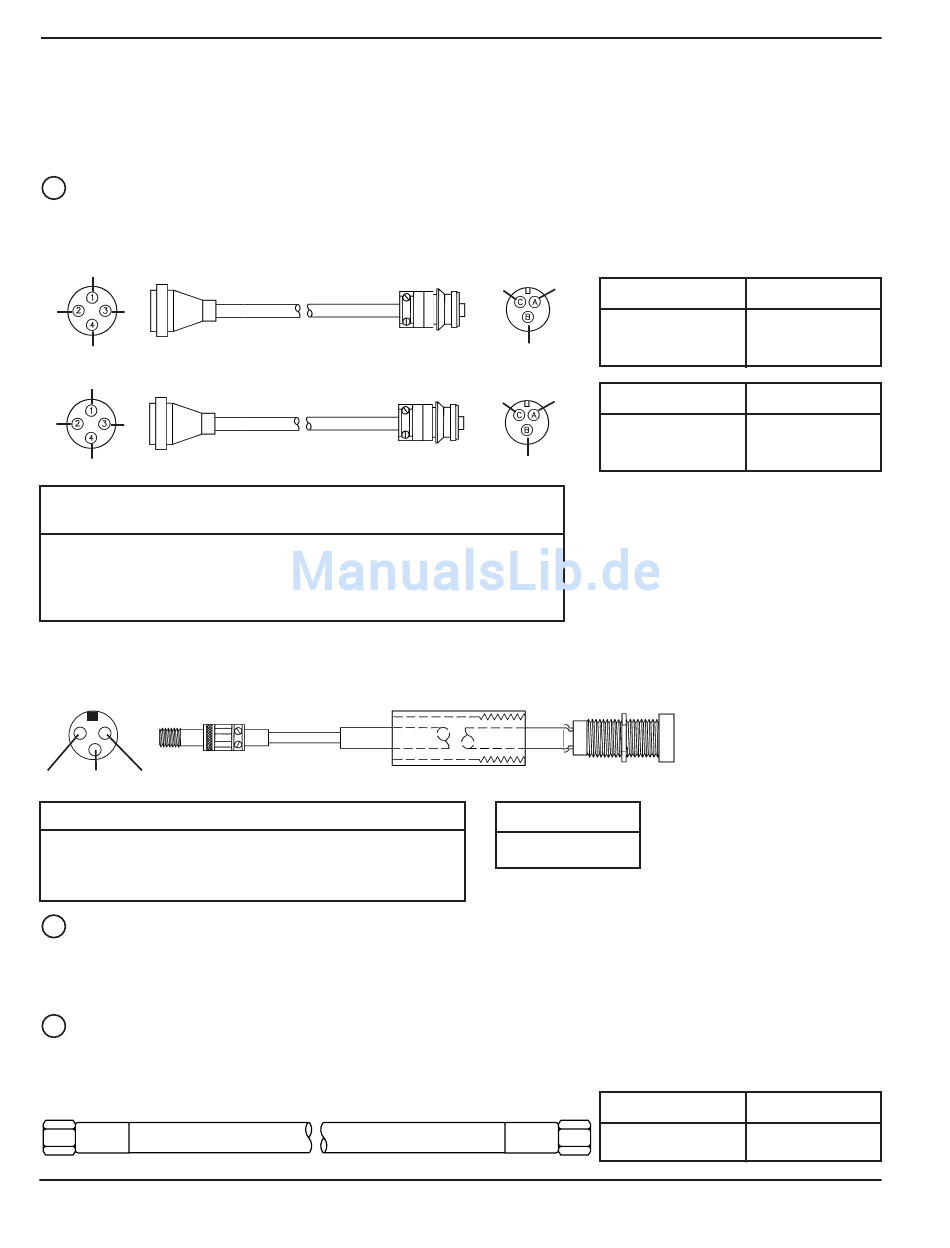

Leitungen des induktiven Zündhöhensensors – induktiver Zündhöhensensor zu den induktiven
Fühlern
Die beiden Sensorkabel sind Bestandteil des Kabelpaketes des induktiven Zündhöhensensors – siehe Seite 9-43.
1
2 3
8X2
4
1
2 3
8X3
4
Zündhöhen
Funktion Sensor-Anschluß
Strom (+15 VDC)
Gemeinsam
Signal
Abschirmung
Die beiden induktiven Fühler werden als Bestandteil der induktiven Zündhöhensensor-Brenner-Montage-
Baugruppe mitgeliefert – siehe Seite 9-43.
rückwärtige Ansicht
A B
C
Funktion
Strom (+15 VDC)
Gemeinsam
Signal
15
Luft-Zufuhr-Schlauch induktiver Zündhöhensensor – Luftzufuhr zum Modul des induktiven
Zündhöhensensors
Vom Kunden sind auf 1,4 bar geregelte Druckluft und Luftschlauch beizustellen. Mit dem induktiven
Zündhöhensensor-Paket wird ein Schlauchanschluß 6 mm (Nr. 015006) mitgeliefert.
16
Luftschlauch-Paket – Modul des induktiven Zündhöhensensors zum Luftzylinder des induktiven
Sensors
Der 12 m-Luftschlauch ist Bestandteil des Schlauch-Paketes für den induktiven Zündhöhensensor – siehe
Seite 9-43.
4-20
20
Beim Einsatz einer Command-Brennerhöhensteuerung siehe Handbuch Nr. 802780.
8X4
8X5
Farbe
4 rot
2 schwarz
1 klar
3 umflochten
Stift Farbe
A braun
B blau
C schwarz
C
A
Teile-Nr.
023888
023869
B
C
A
Teile-Nr.
023889
023870
B
Fühler
Anschluß
A
B
C
Teile-Nr.
005074
Teile-Nr.
024144
HySpeed HT2000 Betriebsanleitung
Länge
2 ft (0,6 m)
40 ft (12 m)
Länge
2 ft (0,6 m)
40 ft (12 m)
Länge
40 ft (12 m)
