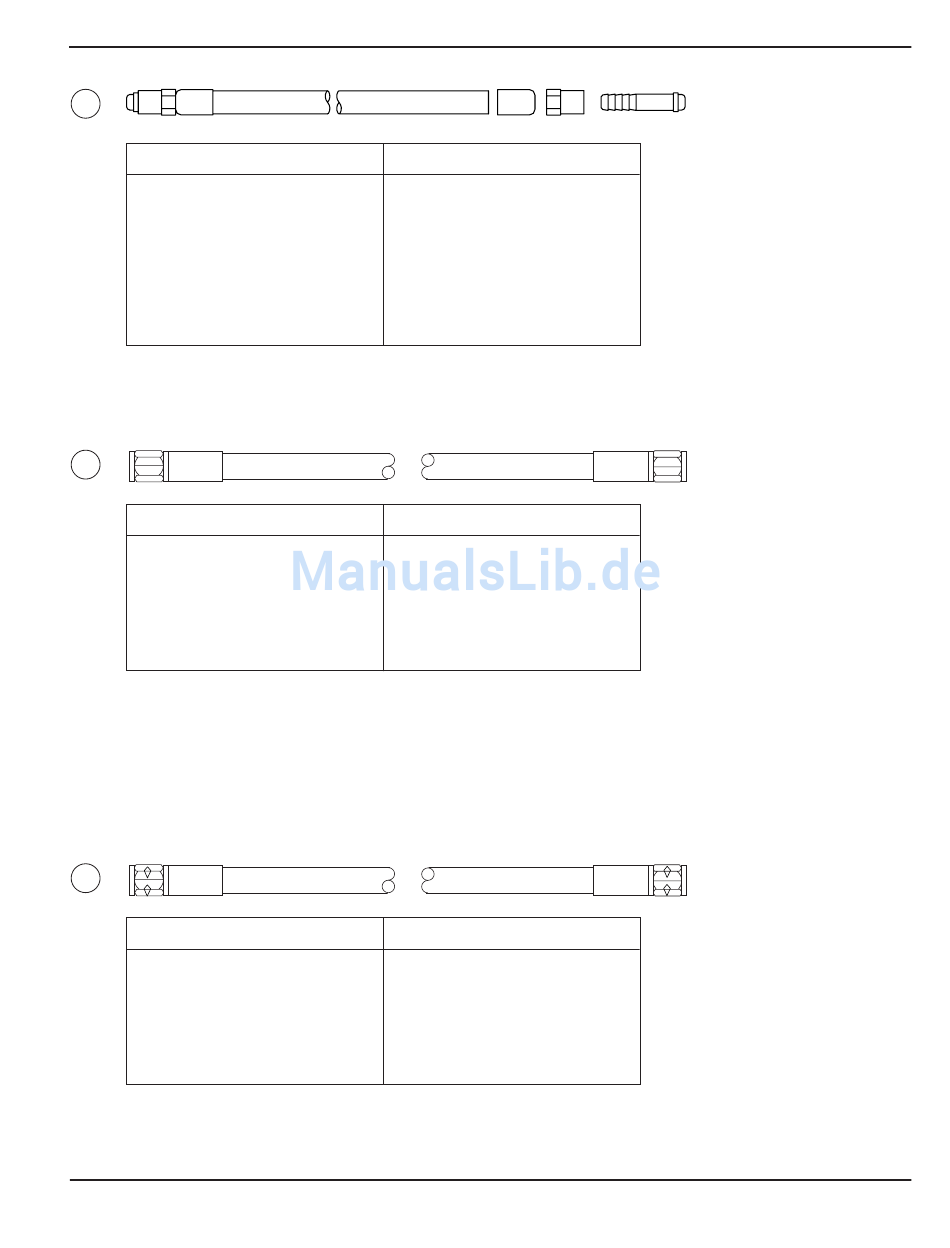

Hypertherm HySpeed HT2000 Betriebsanleitung Seite 208

30
Teile-Nr.
024505
024210
024203
024232
024134
024211
024112
024148
Abbildung 9-40
31
Teile-Nr.
024317
024026
024027
024017
024028
024029
024030
Abbildung 9-41 Plasma-Vorströmungs-Gasschlauch: von der Gaskonsole zur Motor-Ventil-Konsole
32
Teile-Nr.
024316
024307
024320
024308
024321
024309
024322
Abbildung 9-42 Plasma-Betriebs-Durchfluß-Gasschlauch: von der Gaskonsole zur Motor-Ventil-Konsole
HySpeed HT2000 Betriebsanleitung
Länge Teile-Nr.
6 ft (1.8 m) 024488
10 ft (3 m) 024116
15 ft (4.6 m) 024482
20 ft (6.1 m) 024451
25 ft (7.6 m) 024517
35 ft (10.7 m) 024491
50 ft (15.3 m) 024120
75 ft (22.9 m) 024185
024124
Stickstoff-Zufuhrschlauch: von der Stickstoffversorgung zur Gaskonsole
Länge Teile-Nr.
5 ft (1.5 m) 024031
10 ft (3 m) 024207
15 ft (4.6 m) 024340
20 ft (6.1 m) 024419
25 ft (7.6 m) 024127
30 ft (9.2 m) 024343
35 ft (10.7 m) 024344
Länge Teile-Nr.
5 ft (1.5 m) 024310
10 ft (3 m) 024323
15 ft (4.6 m) 024311
20 ft (6.1 m) 024420
25 ft (7.6 m) 024367
30 ft (9.2 m) 024357
35 ft (10.7 m) 024358
STANDARD-KOMPONENTEN
Länge
85 ft (25.9 m)
100 ft (30.5 m)
110 ft (33.6 m)
115 ft (35.1 m)
120 ft (36.6 m)
125 ft (38.1 m)
150 ft (45.8 m)
180 ft (54.9 m)
200 ft (61 m)
Länge
40 ft (12.2 m)
45 ft (13.7 m)
50 ft (15.3 m)
56 ft (17.1 m)
60 ft (18.3 m)
75 ft (22.9 m)
100 ft (30.5 m)
Länge
40 ft (12.2 m)
45 ft (13.7 m)
50 ft (15.3 m)
56 ft (17.1 m)
60 ft (18.3 m)
75 ft (22.9 m)
100 ft (30.5 m)
9-47
