INBETRIEBNAHME
Argon-Wasserstoff-Anschlüsse
Siehe Abschnitt 7: Betrieb: Argon-Wasserstoff-Verteiler
Montage des Maschinenbrenners
1. Feststellschrauben lockern und Maschinenbrenner (mit angeschlossenem Brenner-Schlauchpaket) in die
Brennerhalterung bzw. in die Brennermontage-Unterbaugruppe einsetzen, falls ein induktiver Zündhöhensensor
eingesetzt wird. Siehe Abbildung 4-19 bezüglich der Brennerhalterung mit induktivem Zündhöhensensor und
Abbildung 4-20 bezüglich der Brennerhalterung.
2. Den Brenner einschieben bis der Brennerkörper sich ganz über die Brennerhalterung erstreckt, so daß die
Halterung den Kunststoff-Brennerschaft umfaßt und nicht den aus rostfreiem Edelstahl bestehenden
Brennerkörper berührt. Brenner ca. 6 mm vom Arbeitsstück entfernt positionieren.
3. Feststellschrauben anziehen. Die endgültige Ausrichtung wird in Abschnitt 5: Nach der Installation detailliert
beschrieben.
Brenner-Schlauchpaket
Brennerschaft
Feststellschraube
Arbeitsstück

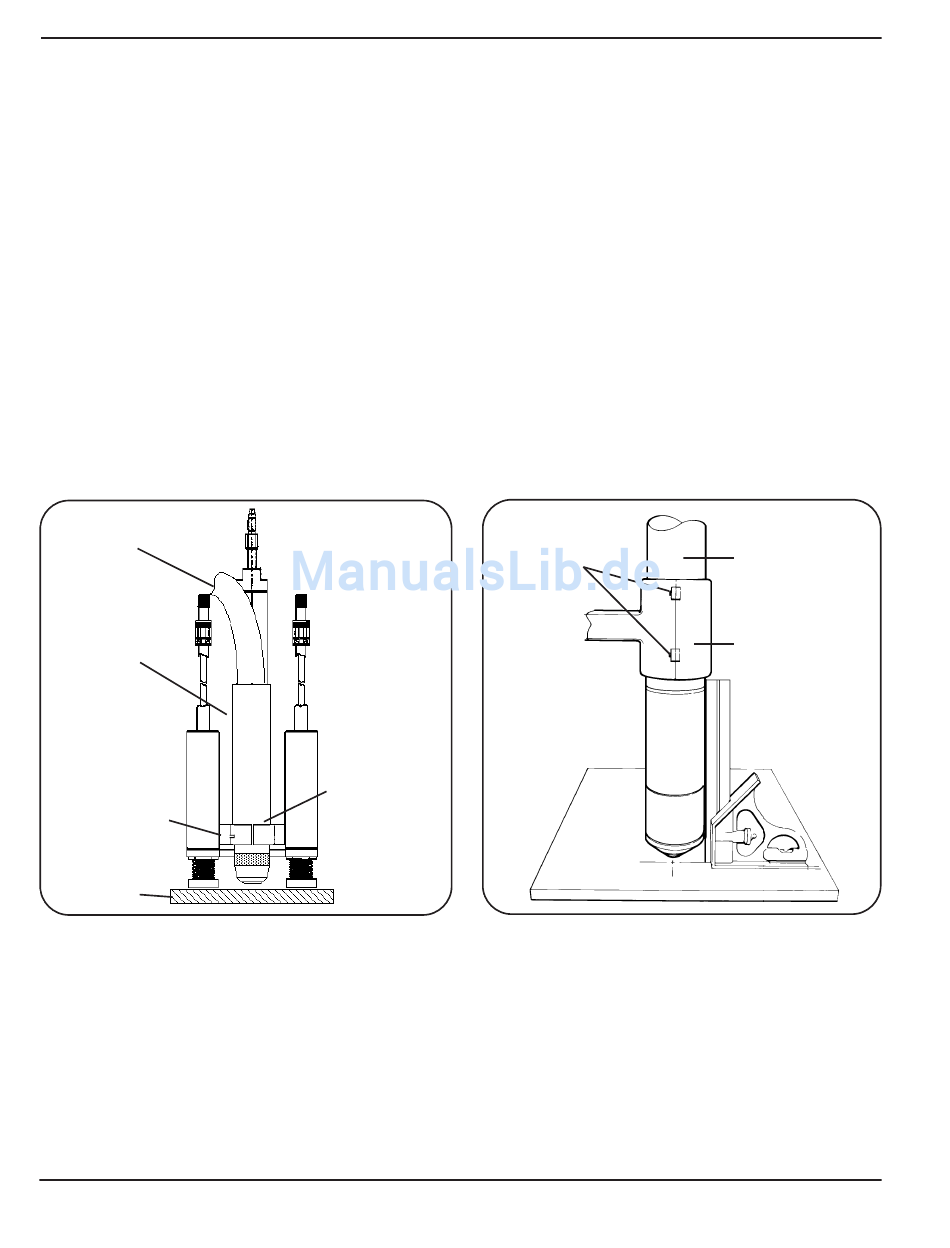

Abbildung 4-19
Montage des Maschinenbrenners
(mit Fühlern des induktiven Zündhöhensensors)
Brennerausrichtung
Vor dem Schneiden mit dem Maschinenbrenner ist sicherzustellen, daß der Brenner im rechten Winkel zum
Arbeitsstück steht, um einen vertikalen Schnitt zu erhalten. Zur Ausrichtung des Brenners ist ein Winkel bei 0° und
90° (x und y) zu verwenden. (Abbildung 4-20)
4-34
1/27/99
Feststellschrauben
Brenner-
halterung mit
induktivem
Zündhöhenser
Abbildung 4-20
Brennerausrichtung (ohne
Fühler des induktiven Zündhöhensensors)
HySpeed HT2000 Betriebsanleitung
Brennerschaft
Brennerhalterung
ohne induktivem
Zündhöhensensor
