Hypertherm HySpeed HT2000 Betriebsanleitung Seite 210

36
Teile-Nr.
024354
024355
024368

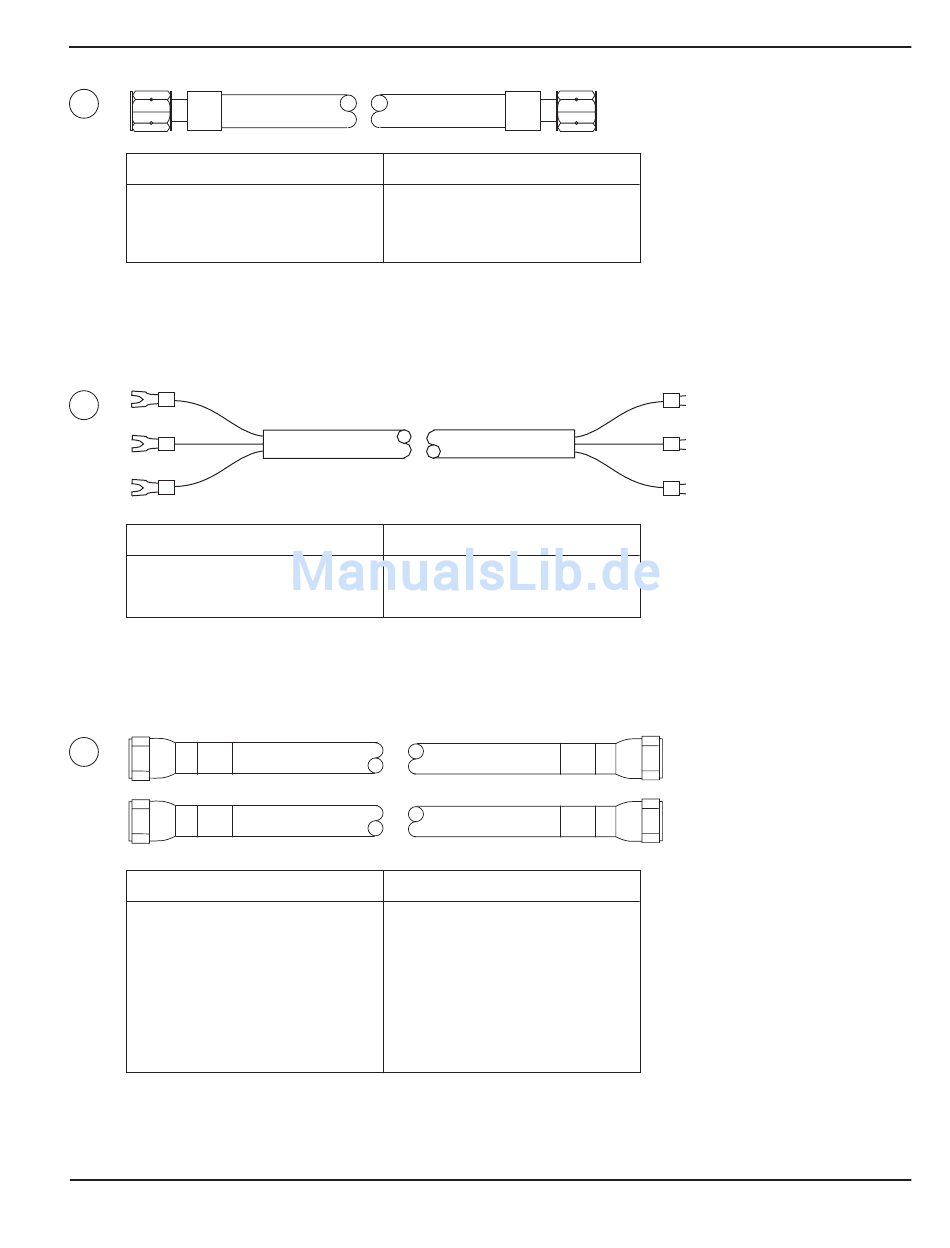

Abbildung 9-46 Argon/Wasserstoff-Gasschlauch: von der Argon/Wasserstoff-Konsole zum Brenner
87
37
86
PE
Teile-Nr.
023340
023341
023342
Abbildung 9-47
38
grün
rot
Teile-Nr.
028760
028860
028652
028440
028653
028441
028442
128052
028443
Abbildung 9-48
HySpeed HT2000 Betriebsanleitung
Länge Teile-Nr.
10 ft (3 m) 024369
12 ft (3.7 m) 024370
20 ft (6.1 m) 024443
024467
Länge Teile-Nr.
15 ft (4.6 m) 023343
25 ft (7.6 m) 023344
50 ft (15.3 m)
Haltekabel: von der Stromquelle zur Stromquelle
Länge Teile-Nr.
3 ft (0.9 m) 128078
7 ft (2.1 m) 028444
10 ft (3 m) 028902
15 ft (4.6 m) 028896
20 ft (6.1 m) 128129
25 ft (7.6 m) 028747
50 ft (15.3 m) 028445
60 ft (18.3 m) 128064
75 ft (22.9 m) 028637
Kühlungs-Schlauchsatz: von der Stromquelle zur Hochfrequenz-Konsole
STANDARD-KOMPONENTEN
Länge
30 ft (9.2 m)
40 ft (12.2 m)
50 ft (15.3 m)
75 ft (22.9 m)
87
86
PE
Länge
100 ft (30.5 m)
150 ft (45.8 m)
grün
rot
Länge
85 ft (25.9 m)
100 ft (30.5 m)
110 ft (33.6 m)
115 ft (35.1 m)
120 ft (36.6 m)
125 ft (38.1 m)
150 ft (45.8 m)
170 ft (51.9 m)
200 ft (61 m)
