Hochfrequenz-Konsole (Nr. 073067) (Fortsetzung)
Abmessungen und Gewicht:
Länge..................................................................................320 mm
Breite ..................................................................................410 mm
Höhe ...................................................................................420 mm
Gewicht...............................................................................34 kg
Gas-Konsole (Nr. 073218)
100 mm
4"
76 mm
3"
12,7 mm
1/2"
Abmessungen und Gewicht:
Länge..................................................................................100 mm
Breite ..................................................................................290 mm
Höhe ...................................................................................370 mm
Gewicht...............................................................................10,4 kg
Motor-Ventil-Konsole (Nr. 073219)
Abmessungen und Gewicht:
Länge..................................................................................200 mm
Breite ..................................................................................290 mm
Höhe ...................................................................................100 mm
Gewicht...............................................................................8,2 kg
HySpeed HT2000 Betriebsanleitung
95 mm 3-3/4"
50 mm 2"

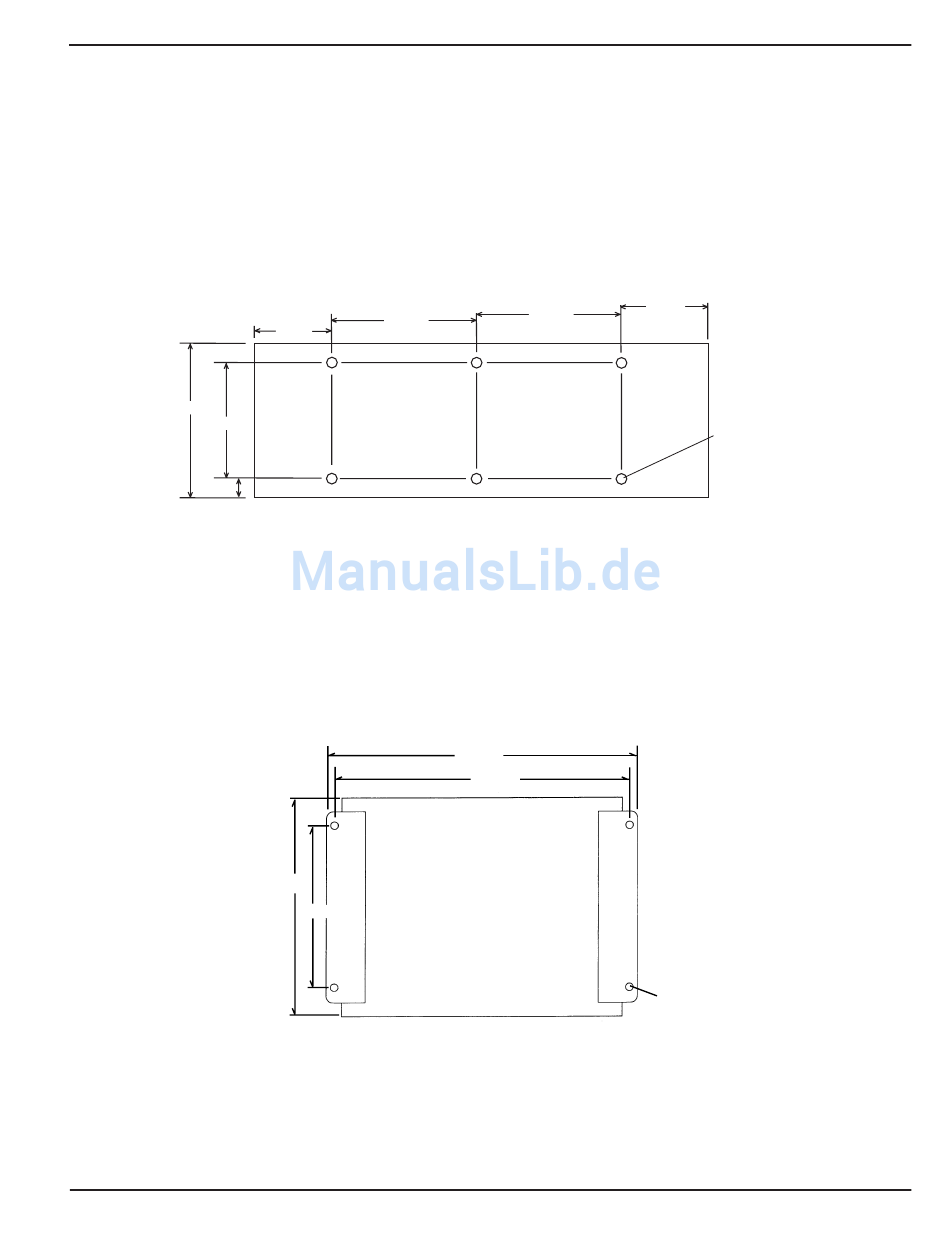

Abbildung 2-2: Abmessungen – Gas-Konsole
8"
200 mm
6"
152 mm
Abbildung 2-3: Abmessungen – Motor-Ventil-Konsole
95 mm 3-3/4"
290 mm
11-1/2"
10-3/4"
273 mm
SPEZIFIKATIONEN
50 mm
2"
Es sind Schrauben zu
verwenden, die nicht mehr als
12 mm in das Gehäuse
hineinragen.
5/16"
8 mm
dia. (4)
dia. (4)
2-7
5/1/97
