Überprüfung von Pumpe, Motor und Magnetventil (V1)
1. Wenn kein Kühlmittel fließt, ist zu prüfen, ob Motor und Ventil V1 240 VAC erhalten. Anmerkung: Das 240 VAC-
Relais (CR3) auf PCB1 schließt nicht eher, als die ersten 5 Verriegelungs (STATUS)-Anzeigen zufriedengestellt
sind.
2. Scheinen Motor, Pumpe und Ventil alle zu funktionieren, und der Durchfluß ist nicht genügend, ist der Pumpen-
und Motor-Bausatz auszutauschen.
Pumpe mit
Überdruckventil
Kathodenblock
in der Rückseite der
Stromquelle)

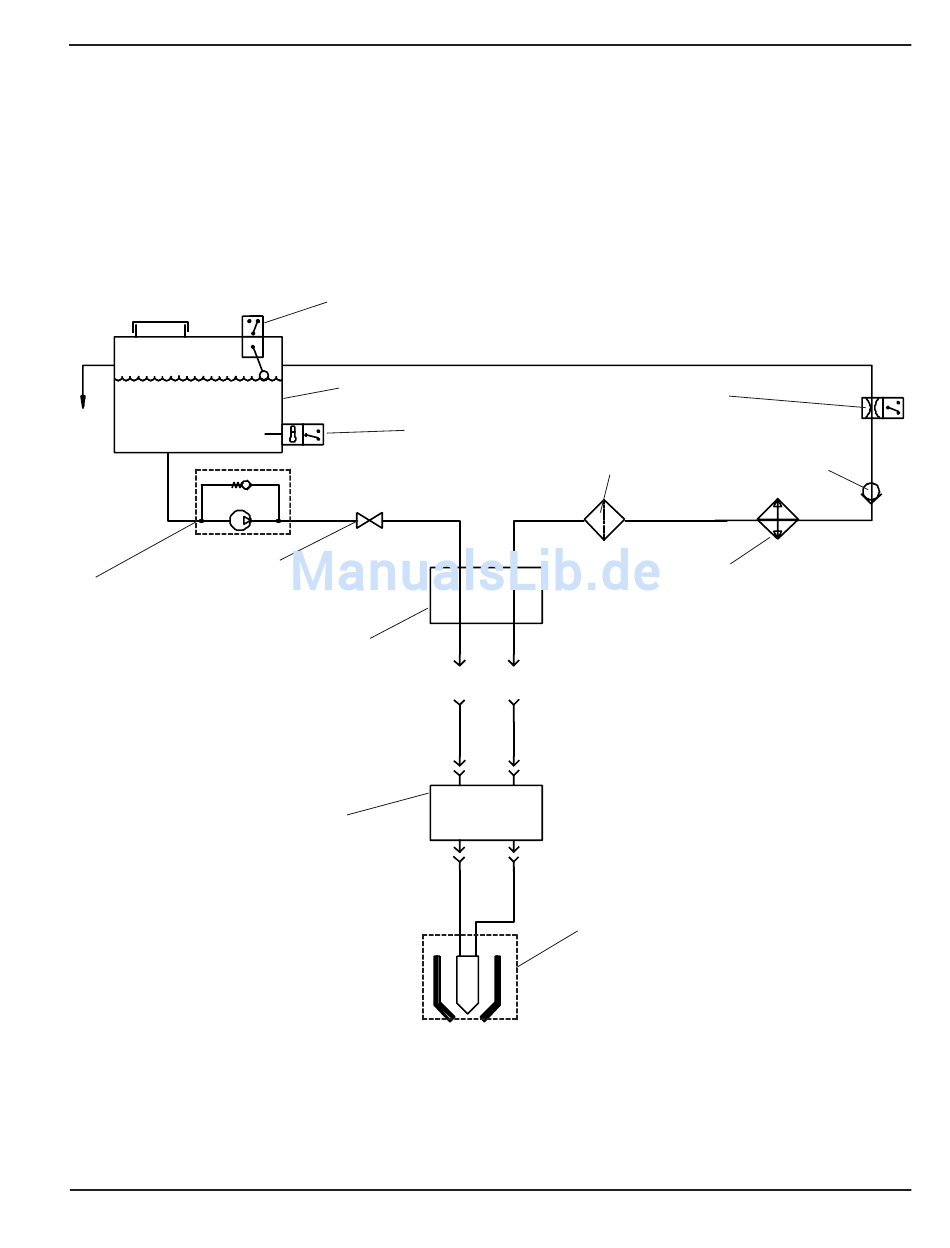

Abbildung 8-7
Installationsschema des Tankbausatzes der HT2000-Stromquelle mit Hochfrequenz-
HySpeed HT2000 Betriebsanleitung
Schwimmer-Schalter
LS1
Kühlmitteltank
Temperturschalter
TS1
Magnetventil
V1
Hochfrequenz-
Konsole
Konsole und Brenner
Durchflußschalter
FS1
Partikelfilter
Rückschlagventil
Wärmetauscher
Brenner
WARTUNG
8-27
