ANHANG B – ANLAGENERDUNG
weitere Ausrüstung
die von der Plasma-
Stromquelle Strom
erhält
(Abschirmung)
Gaskonsole
(Abschirmung)
Plasma-Stromquelle
Hochfrequenzkonsole
Ferrit-
(Abschirmung)
Drosselwiderstand
(Abschirmung)
Netzkabelerdung
Arbeitstisch
Ergänzende
Erdungsstange

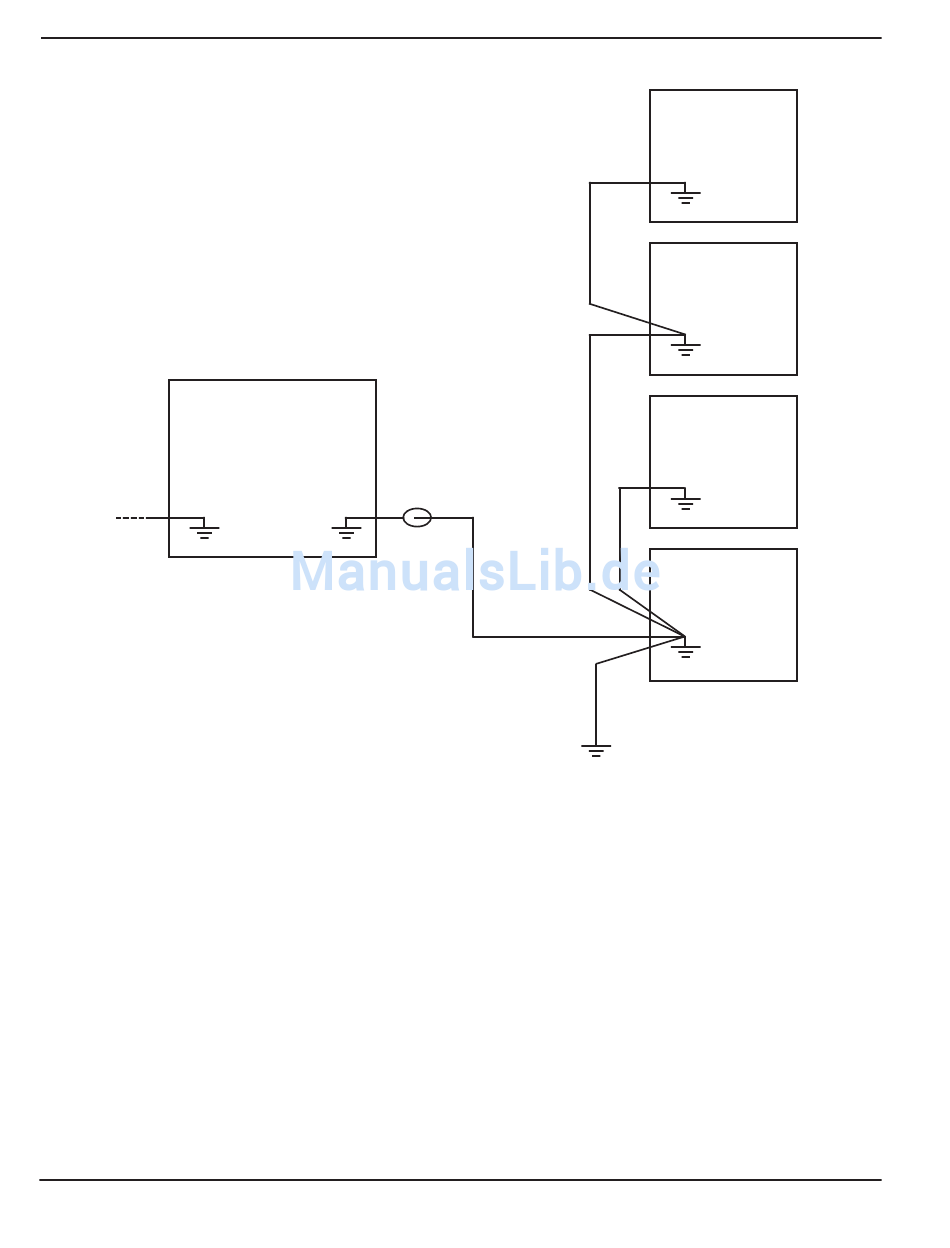

Abbildung b-2 Ausweich- Erdungsanschluß-Konfiguration
Hier wird die zu bevorzugende Kabelverlegung für diese Konfiguration dargestellt, es ist jedoch akzeptabel, die
Erdungen für Gaskonsole und andere Ausrüstung an die Hochfrequenzkonsole „in Schleifen" zu verlegen. Die
Hochfrequenzkonsole sollte NICHT „in Schleifen" durch die anderen Komponenten hindurch zum Arbeitstisch
verlegt werden
