Problem

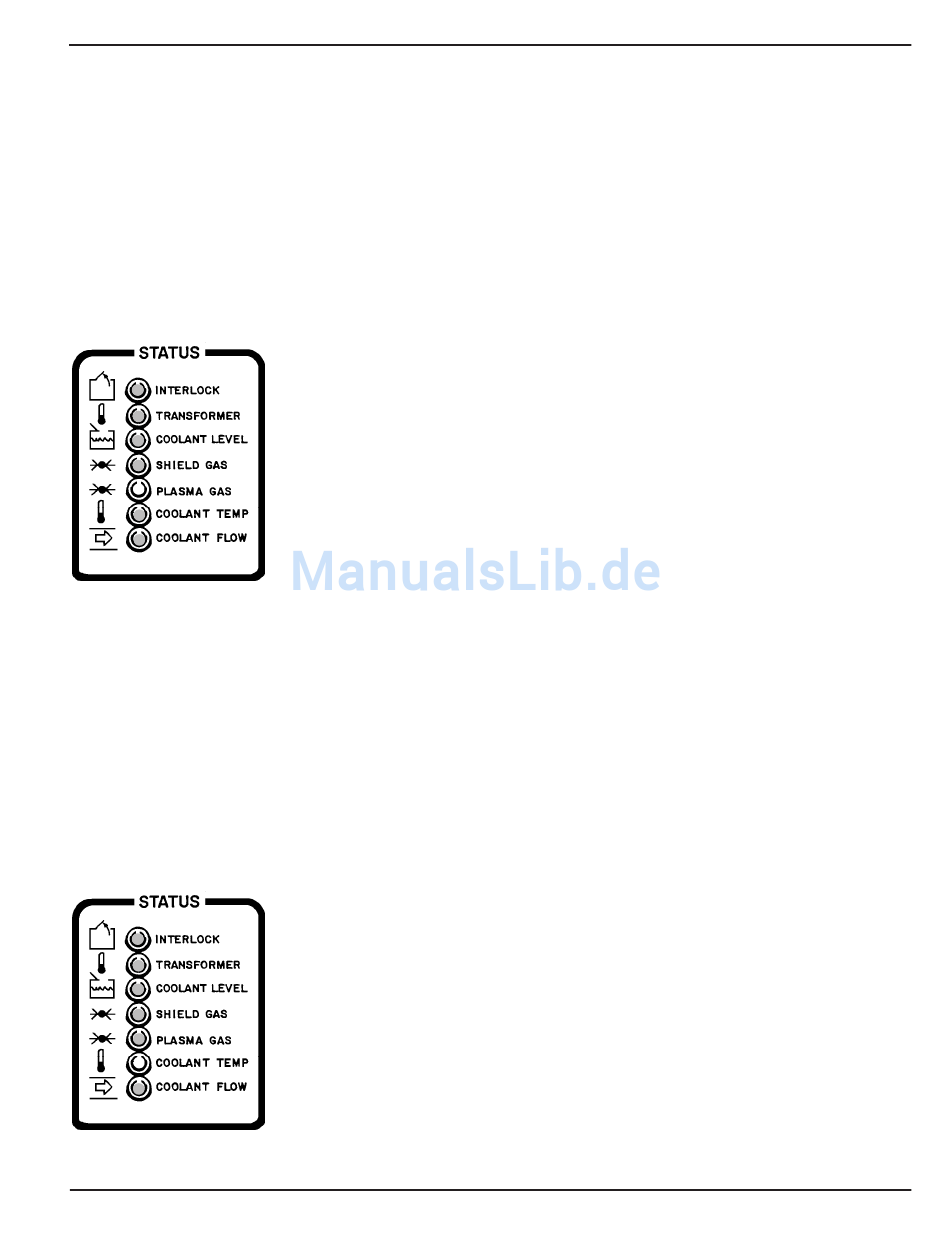

5. PLASMA GAS (Plasmagas)-
LED leuchtet:
6. COOLANT TEMP
(Kühlmitteltemperatur)-LED
leuchtet:
HySpeed HT2000 Betriebsanleitung
Mögliche Ursachen und Lösungen
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung von REC3 auf der
Stromverteilerkarte (PCB1) zu PS3 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
5.1. Plasmagasdruck zu niedrig.
Diese LED erlischt, wenn von PS1 und/oder PS2 in der
Gaskonsole ein Plasmagasdruck von 5,5 bar oder mehr ertastet
wird.
• Überprüfen, ob die Plasmagas-Zufuhr auf 8,3 bar eingestellt
ist, wie im Abschnitt 2 in diesem Handbuch festgelegt ist.
• Nachprüfen, ob alle Plasmagas-Anschlüsse sicher sind und
daß keine Undichtigkeiten bei jeglichen an der Gaskonsole
angeschlossenen Schläuchen vorhanden sind.
5.2. Druckschalter PS1 und/oder PS2 funktionieren nicht.
Diese Schalter sind normalerweise offen und schließen, wenn
der Plasmagasdruck 5,5 bar oder mehr beträgt. Nachdem PS1
und PS2 geschlossen sind (im O 2 -Modus) oder PS1
geschlossen ist (im N 2 -Modus) erlischt PLASMA GAS
(Plasmagas)-LED.
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung von auf der
Stromverteilerkarte (PCB1) zu PS1 und PS2 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
6.1. Kühlmittel ist zu heiß.
Diese LED erlischt, wenn der Temperaturschalter TS2 eine
Kühlmitteltemperatur im Kühlmitteltank von weniger als 71 °C im
Tank ertastet.
• Überprüfen, ob das Wasserkühlmittel über 71 °C hat.
• Prüfen, ob TS2 (befindet sich im Kühlmittelbehälter)
ausgeschaltet ist. TS2 ist normalerweise geschlossen und
öffnet, wenn eine Temperatur von über 71 °C erreicht ist.
• Unter Verwendung der Verdrahtungs-Diagramme die
Sockelstifte, Verdrahtungen und Anschlüsse von TS2 zu PCB1
überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
