INBETRIEBNAHME
7

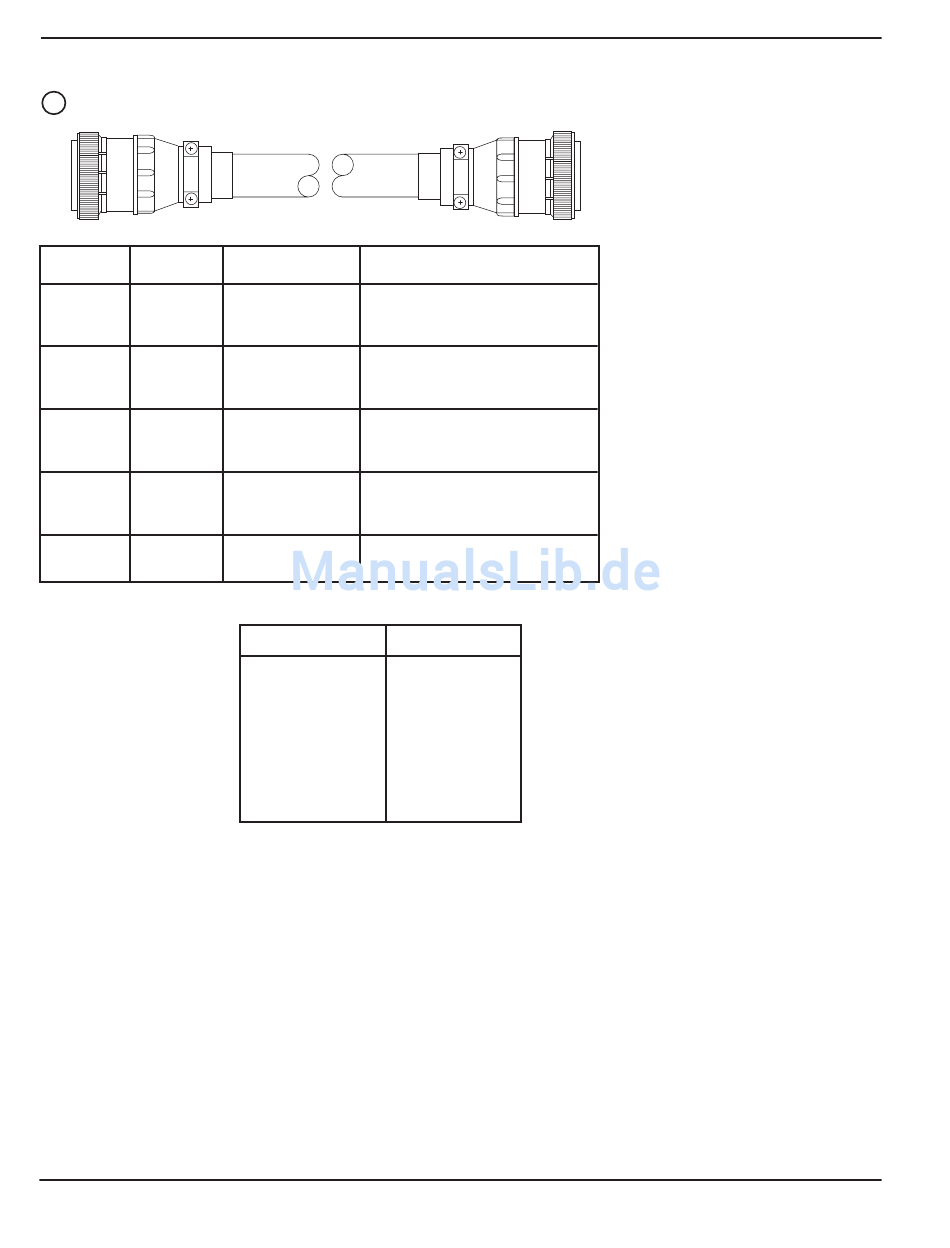

Motor-Ventil-Konsolen-Leitung zwischen Stromquelle und Motor-Ventil-Konsole
Von 1x3 An 4x1
16 16
17 17
10 10
23 23
24 24
25 25
29 29
30 30
34 34
11 11
12 12
18 18
14 14
21 21
4-12
2/5/98
1X3 4X1
Farbe Signal
schwarz SV4A/Betriebsdurchfluß
gelb SV4A/Betriebsdurchfluß
Abschirmung Abschirmung
rot SV4B/Vorströmung
gelb SV4B/Vorströmung
Abschirmung Abschirmung
schwarz SV5/Plasma AUS
rot SV5/Plasma AUS
Abschirmung Abschirmung
schwarz MV2 Senkung
braun MV2 Senkung
Abschirmung Abschirmung
braun MV2 Motor Steigerung
Abschirmung Abschirmung
Teile-Nr. Länge
023551 15 ft (4,5 m)
023590 25 ft (7,6 m)
023776 35 ft (10,5 m)
023591 50 ft (15 m)
023592 75 ft (23 m)
023593 100 ft (30,5 m)
023594 150 ft (46 m)
023658 200 ft (61 m)
