Hardware-Informationen
Schnittstellen
Die RS-232C-Schnittstelle ist als DCE (Data Communication Equipment,
Datenübertragungseinrichtung) ausgelegt mit einem 9-poligen männlichen
SUB-D-Anschluss. Die Pins sind wie folgt definiert:
Tabelle 35
Pin
1
2
3
4
5
6
7
8
9

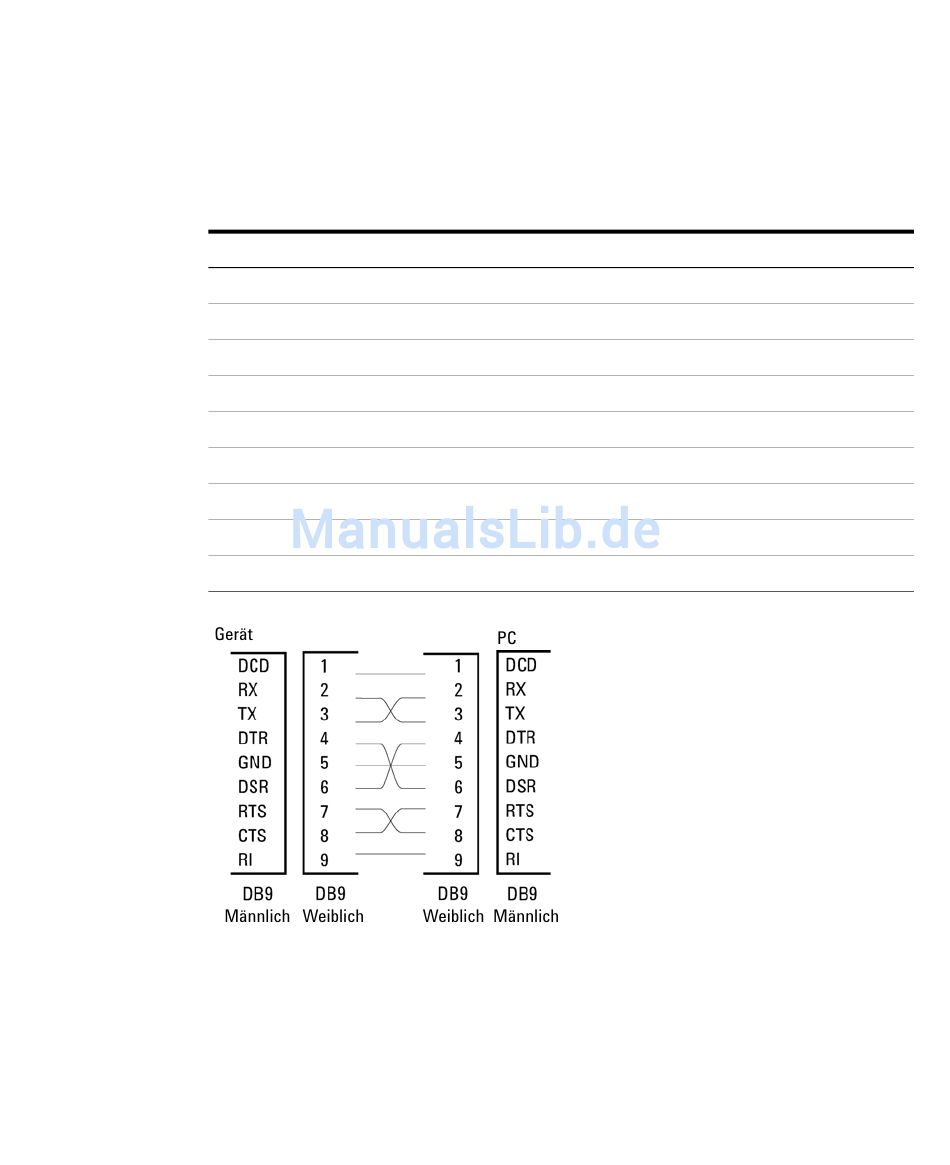

Abbildung 78
Analogsignalausgabe
Die Analogsignalausgabe kann an eine Aufzeichnungsvorrichtung geleitet wer-
den. Einzelheiten dazu finden Sie in der Beschreibung der Hauptplatine des
Moduls.
240
RS-232C-Belegungstabelle
Richtung
Funktion
Ein
DCD
Ein
RxD
Aus
TxD
Aus
DTR
Masse
Ein
DSR
Aus
RTS
Ein
CTS
Ein
RI
RS-232 Kabel
Agilent 1260 FLD Benutzerhandbuch
