Einführung zum Fluoreszenzdetektor
Optikeinheit
Die Durchflusszelle ist ein massives Quarzteil, das einem maximalen Gegen-
druck von 20 bar standhält. Überhöhter Gegendruck führt zum Bruch der
Zelle. Daher wird der Betrieb des Detektors mit einem kurzen Weg zum
Abfluss und geringem Gegendruck empfohlen. Im Körper der Zelle ist ein opti-
scher Spalt integriert.

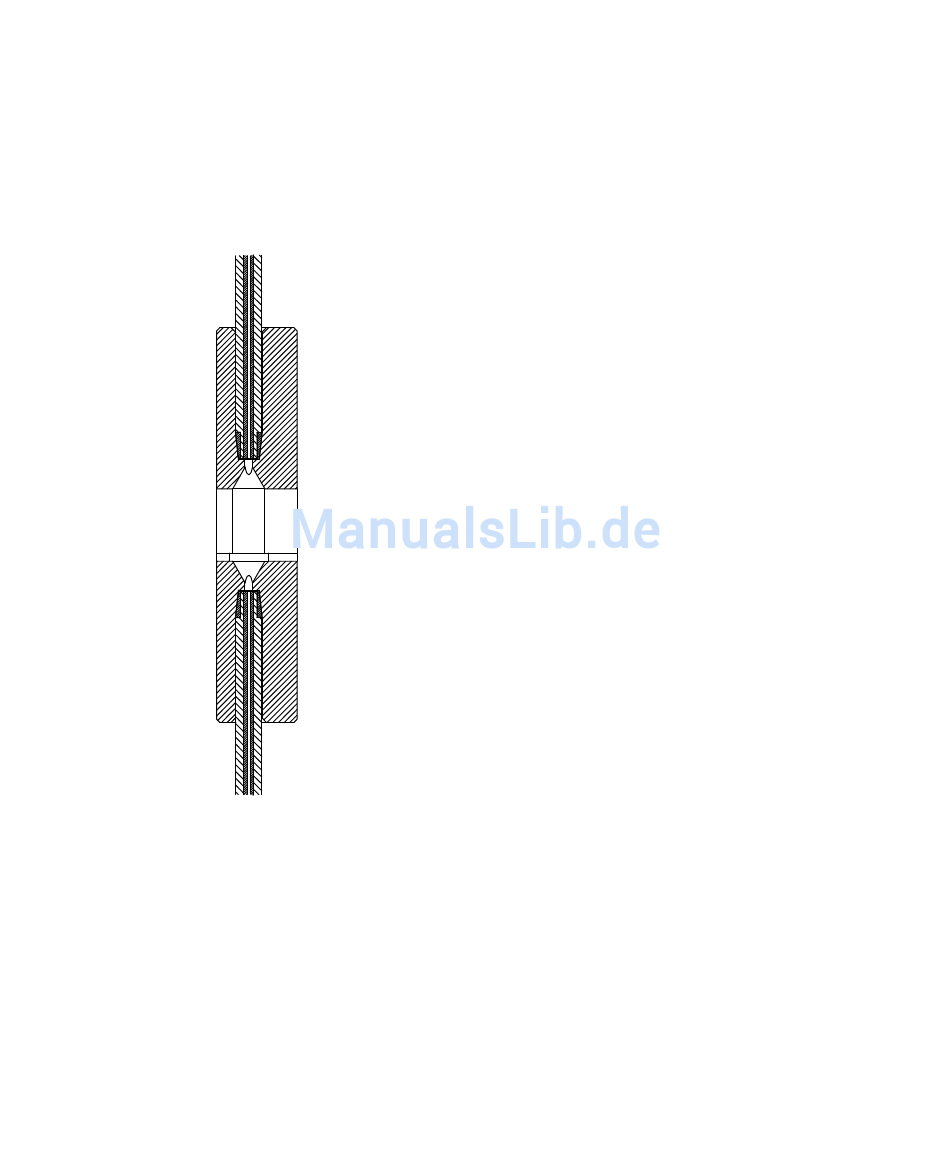

Abbildung 10 Querschnitt der Durchflusszelle
Die von der Probe in der Durchflusszelle abgegebene Lumineszenz wird von
einer im rechten Winkel zum einfallenden Licht angeordneten zweiten Linse
erfasst und durch einen zweiten optischen Spalt geleitet. Vor dem Eintreffen
der Lumineszenzstrahlung auf dem Emissions-Monochromator entfernt ein
Sperrfilter das Licht unterhalb einer bestimmten Wellenlänge. Damit wird
Rauschen durch Streulicht erster und zweiter Ordnung verringert (siehe
Abbildung 9
auf Seite 20).
