Bedienung, Betrieb
optoCONTROL 2500
6.7.2
Einflüsse auf das Lichtband
Lichtquelle

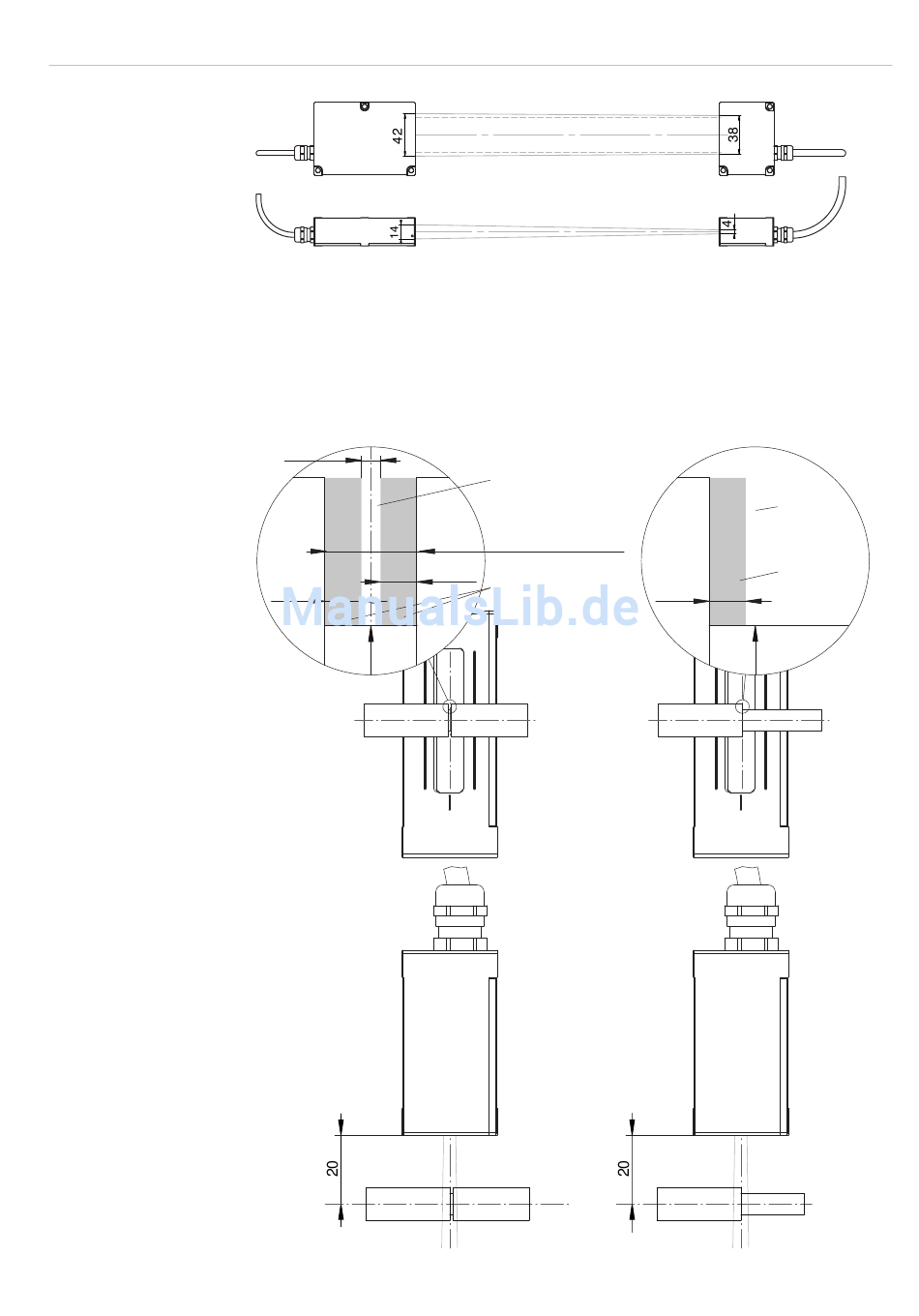

Abb. 46 Freiraum für das Lichtband zwischen Lichtquelle und Empfänger
In diesen Freiraum darf keine Beblendung des Laserlichtes erfolgen.
Der theoretische lichtempfindliche Bereich des Empfängers beträgt 34 x 0,005 mm. Soll
ein kontinuierlicher Verlauf (z.B. Kabeldurchmesser oder Kegel) abgetastet werden, so ist
dies mit einer theoretischen lateralen Auflösung von 5 µm realisierbar. Für Kantensprün-
ge und Nuten gelten Besonderheiten, da hier das Laserlichtband durch Beugungseffekte
beeinflusst wird.
ca. 0,1
ca. 0,2
Durchmesser einer
Nut/Einstich
Abb. 47 Einschränkungen bei Messungen an Einstichen und Kantenübergängen
Sicherer Erfassungs-
bereich
0,5 (Minimale Einstichbreite)
ca. 0,2
Bereich mit Messun-
sicherheiten
Durchmesser an
Absatz/Stufe
Empfänger
Sicherer
Erfassungs-
bereich
Bereich mit
ca. 0,2
Messunsi-
cherheit
Seite 37
