MICRO-EPSILON optoCONTROL 2500 Betriebsanleitung Seite 15

Installation und Montage
HINWEIS
optoCONTROL 2500
Die Sensoreinheit ist im Controller auf 4 verschiedene Messabstände kalibriert:
• Empfänger - Messobjekt: 20 mm und 50 mm,
Abstand zwischen Lichtquelle und Empfänger von 150 mm
und
• Empfänger - Messobjekt: 100 mm und 150 mm,
Abstand zwischen Lichtquelle und Empfänger von 300 mm.
Andere Abstände der Lichtquelle zum Empfänger sind möglich, können aber die Li-
nearität der Messung etwas beeinflussen. Der maximale Abstand (Freiraum) zwischen
Lichtquelle und Empfänger beträgt 700 mm.
i
Standardeinstellung Empfänger - Messobjekt: 20 mm und 50 mm
Abstand zwischen Lichtquelle und Empfänger: 150 mm
Maßzeichnung der Sensoreinheit, siehe
Bei der freien Montage der Sensorkomponenten Lichtquelle und Empfänger ist auf die
genaue Ausrichtung der Gehäusekanten zueinander zu achten. Die Gehäusekanten
müssen auf einer Ebene liegen. Die Winkelabweichung darf maximal 1 ° betragen. Zur
Ausrichtung sind Anschlagwinkel oder Schiene geeignete Hilfsmittel.
Zur Befestigung sind entweder die mitgelieferten Befestigungsschrauben oder andere
passende Schrauben M4 zu benutzen. Bitte beachten Sie die Gewindetiefe von 5 mm in
beiden Komponenten.
Zum Anschrauben können auch die 3 Durchgangslöcher 4,5 mm in jeder Komponente
verwendet werden. Eine horizontale Messanordnung verringert die Verschmutzung der
Optik und ist deshalb zu bevorzugen.
Befestigen Sie den Sensor ausschließlich an den vorhandenen Bohrungen auf einer
ebenen Fläche. Klemmungen jeglicher Art sind nicht gestattet.
> Ungenaue, fehlerhafte Messwerte
Lichtquelle
M4;
5 tief
92
100
ø4,5
46 46
6 120

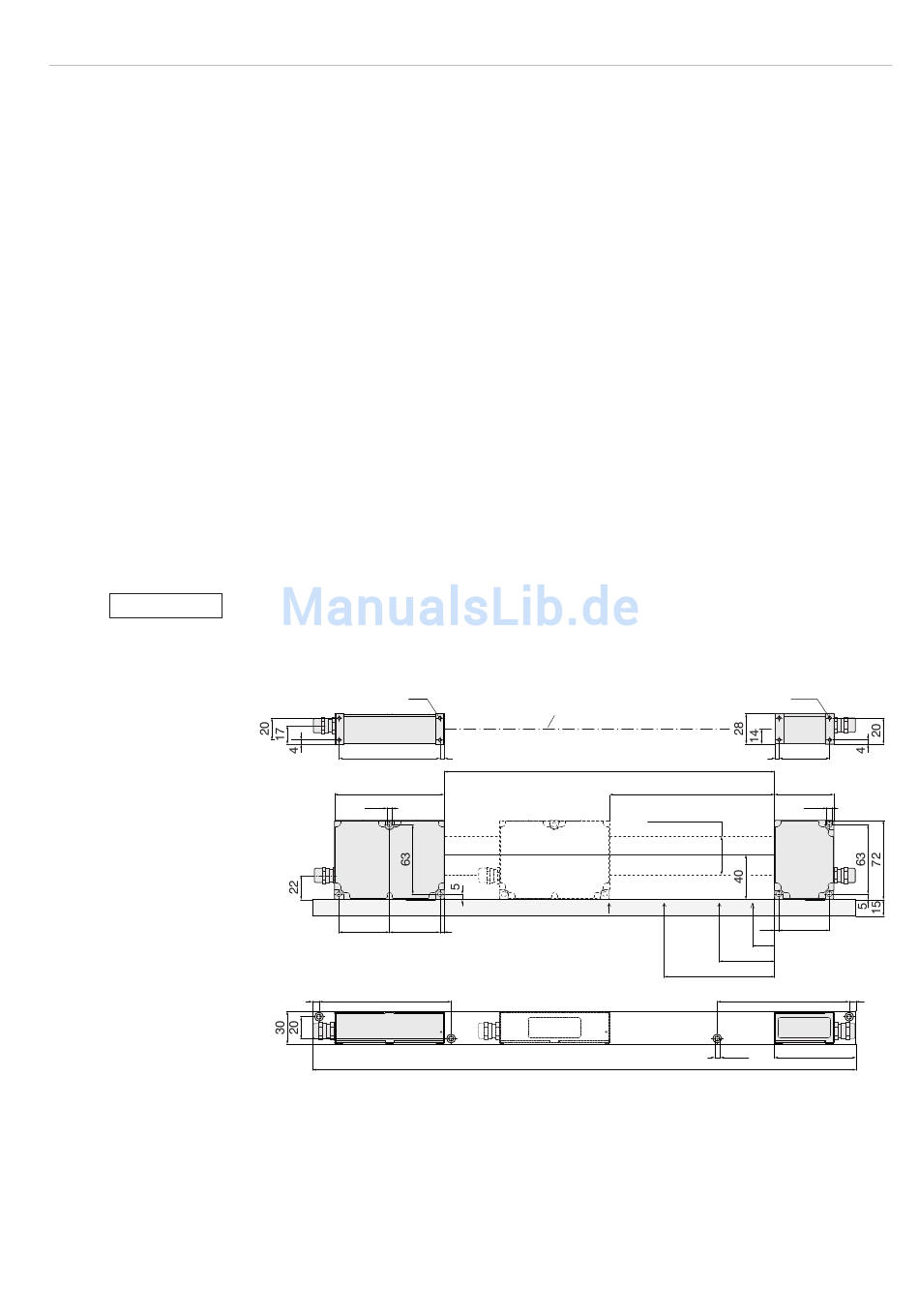

Abb. 12 Maßzeichnung Sensoreinheit, Abmessungen in mm, nicht maßstabsgetreu
Die kalibrierten Targetpositionen sind durch Pfeile an der Seite markiert.
Minimale Kabelbiegeradien
Lichtquelle (5-pin.)
Verlängerungskabel für
Lichtquelle CE2500-x
Empfänger (12-pin.)
Verlängerungskabel für Emp-
fänger CE1800-x
Abb. 12.
Messebene
4
Kalibrierabstand 300 mm
Kalibrierabstand 150 mm
*
4
Mit Montageschiene
494
dauerflexibel: 35 mm
dauerflexibel: 35 mm
dauerflexibel: 49 mm
dauerflexibel: 49 mm
Empfänger
M4;
5 tief
4 46
54
ø4,5
Messbereich
ca. 34
4 46
20
50
100
120
ø4,5 74
fest verlegt: 23 mm
fest verlegt: 23 mm
fest verlegt: 33 mm
fest verlegt: 33 mm
6
Seite 15
