Installation und Montage
optoCONTOL 2500
Verbinden Sie Lichtquelle (5-pin.) und Empfänger (12-pin.) mit dem Controller.
Der Maximalabstand zwischen Lichtquelle und Empfänger beträgt 700 mm.
i
Lichtquelle und Empfänger müssen in einer Ebene liegen und dürfen nicht zueinan-
der verkippt sein!
Nach Montage der Lichtquelle und des Empfängers im richtigen Abstand, ist die zent-
rierte Ausrichtung des Lichtbandes am Empfänger zu kontrollieren. Dabei überprüfen
Sie die mittige Orientierung des Lichtbandes sowohl in horizontaler als auch in vertikaler
Richtung.
Dazu wird empfohlen, ein weißes Stück Papier als Projektionsschirm vor den Empfänger
zu halten und die Scheibe zur Hälfte abzudecken, siehe
Zur vertikalen Orientierung kann auch der eingeklebte Rotfilter dienen.
Das Lichtband sollte diesen symmetrisch bis zum Rand (±0,5 mm) beleuchten.
Für die horizontale Ausrichtung sollen die eingravierten Linien, die ebenfalls symmetrisch
beleuchtet werden müssen, bei der Justage helfen.
Lockern Sie bei Bedarf die Lichtquelle für eine exakte Positionierung.

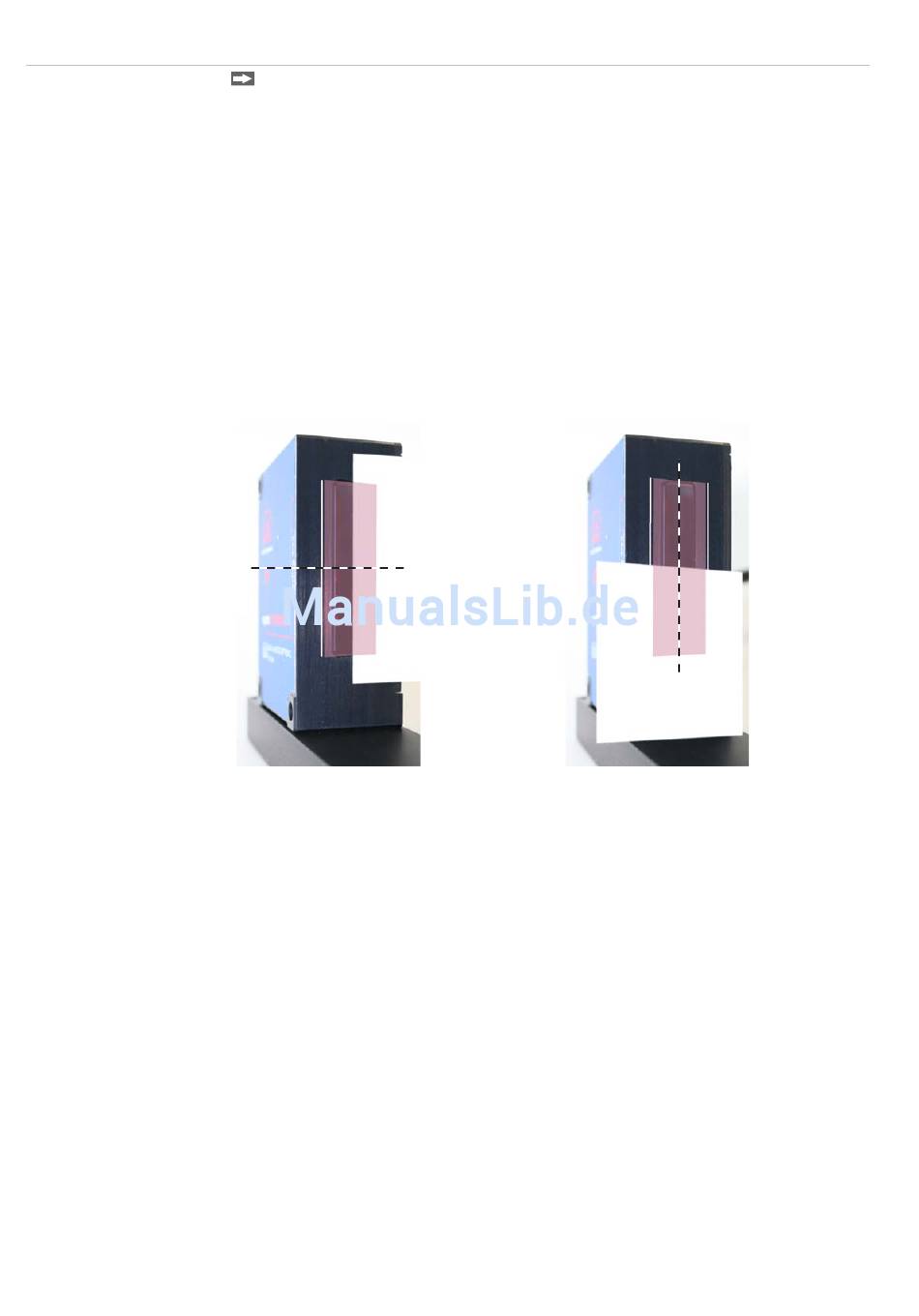

Abb. 13 Justagekontrolle mit Projektions-
schirm (Papier), vertikale Orientierung
Abb. 13, siehe
Abb. 14 Justagekontrolle mit Projekti-
onsschirm (Papier) vor dem Empfänger,
horizontale Orientierung
Abb. 14.
