optoCONTROL 2500
6.5
Synchronisation mehrerer ODC2500
Verbinden Sie den Synchronsignalausgang (Signal +) des Controllers 1 mit dem
Synchronsignaleingang (Signal +) des Controllers 2, desgleichen die Minuspole.
Sie können weitere Systeme durch Hintereinanderschalten hinzufügen.
Verwenden Sie für die Synchronisation vorzugsweise abgeschirmte Leitungen.
Controller 1
Master
-
+
11 23
Ein- und Ausgänge des 25-pin. Sub-D Connectors

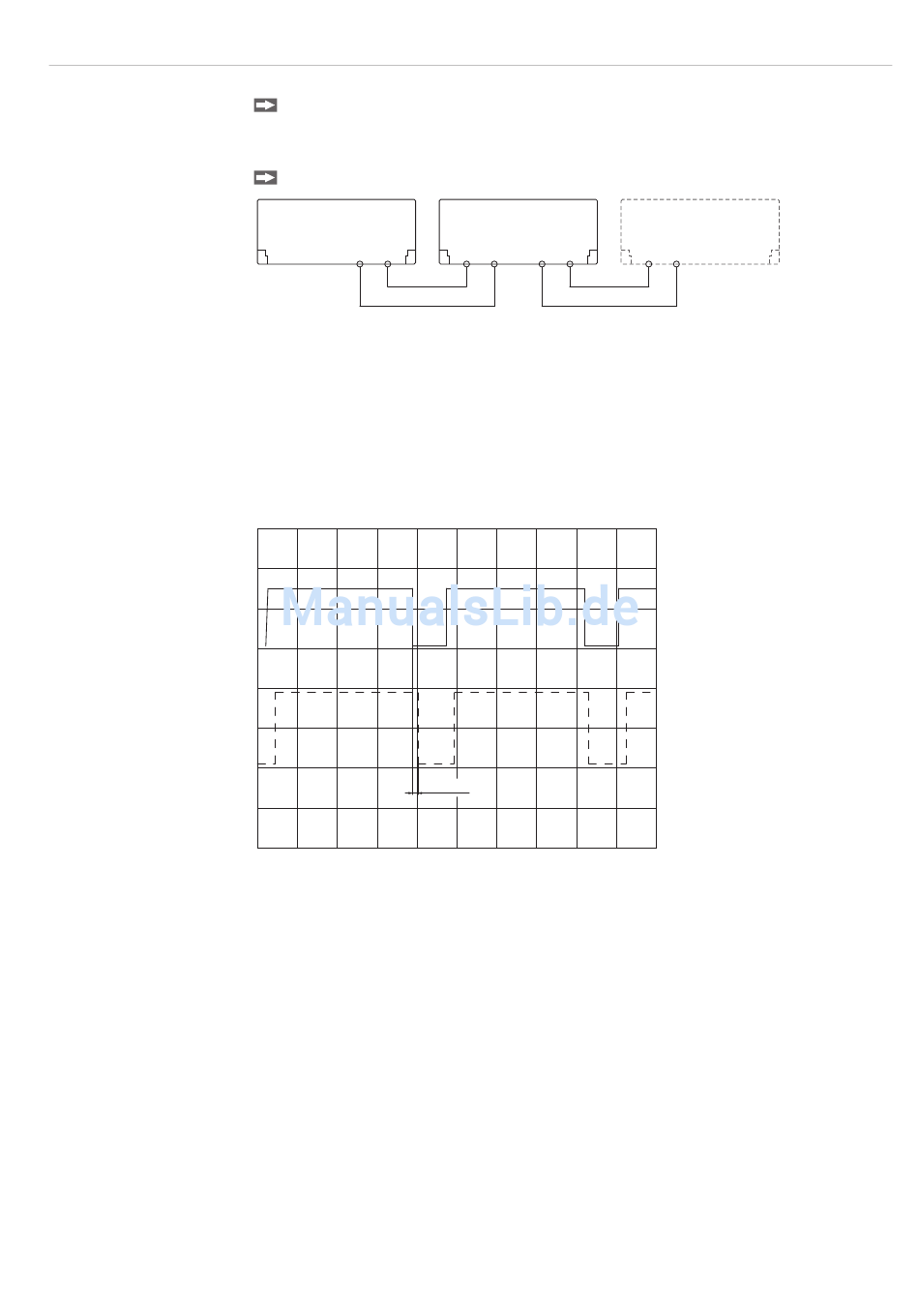

Abb. 42 Synchronisation mehrerer Controller
Messrate:
2.300 Hz
Synchron-Signal: 2.300 Hz
Das Synchronsignal dient nur zur Synchronisation von zwei oder mehr optoControl 2500
untereinander. Der Synchronsignalausgang ist nicht für die Synchronisation beziehungs-
weise Triggerung externer Messgeräte (PC-Karten) vorgesehen.
Die Verschiebung zwischen den Synchronsignalen von Master und Slave beträgt
ca. 12 µs.
ca. 12 µs
Abb. 43 Zeitverschiebung durch Synchronisationssignal
Alternativ ist eine Synchronisierung auch mit der Interfacekarte IF2008 und SCD2500-x/
IF2008 möglich.
Controller 2
Slave
+
-
-
+
24 12
11 23
Controller n
Slave
+
-
24 12
SYNCOUT Master
2.300 Hz
SYNCOUT Slave
2.300 Hz
