Multi-DENCO

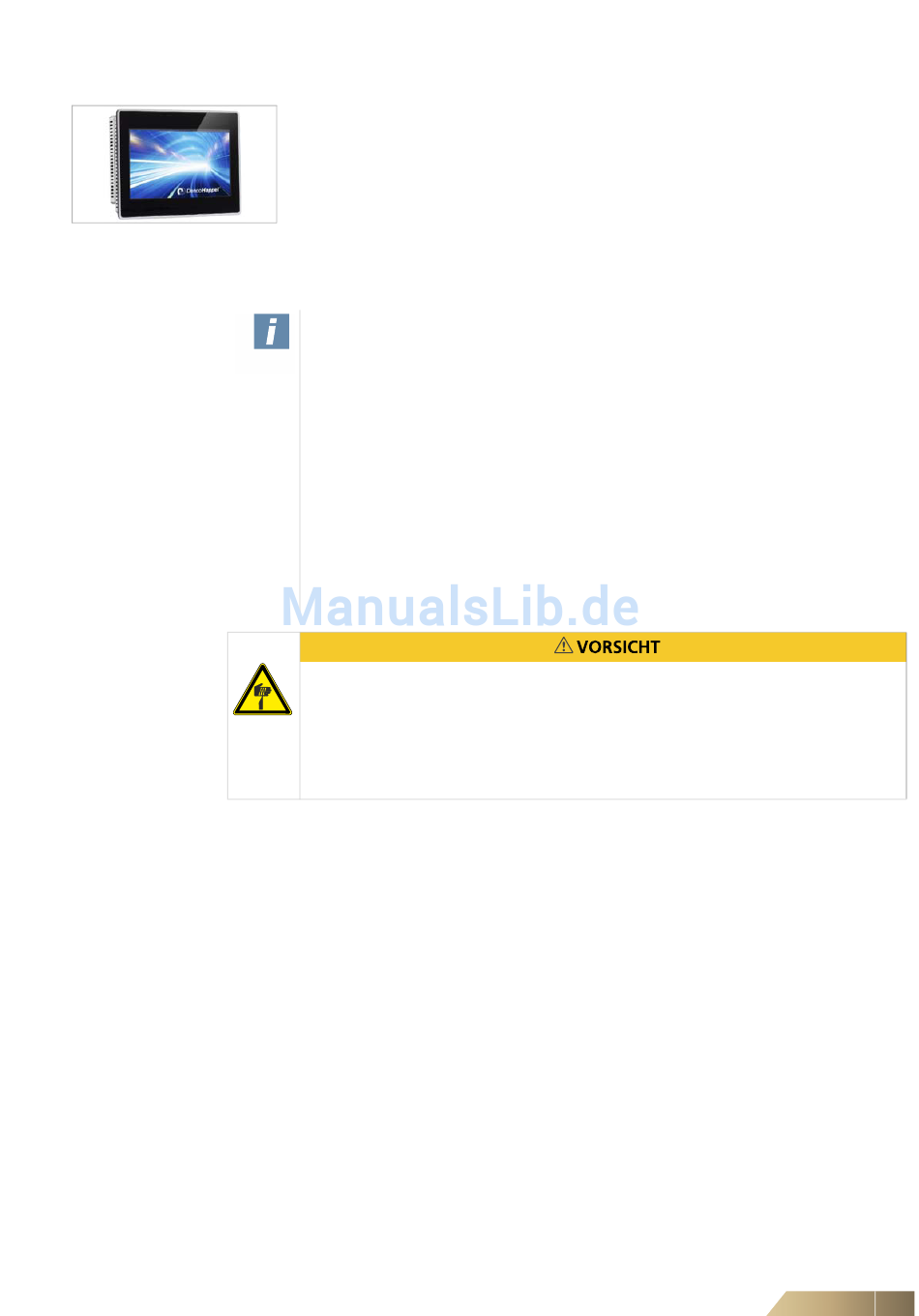

5.5.6 Berührungsempfindliches Fernmonitoring-Display
Abb. 5-15
5.6
Montage der Außengeräte
5.6.1 Voraussetzungen
5.6.2 Trennung
FläktGroup DC-2013-0101-DE • Änderungen vorbehalten • R4-05/2018
•
Das Display kann im Multi-DENCO Gerät bis zu 50 m vom C5-12 Regler entfernt
montiert werden.
•
Um das Display mit Energie zu versorgen ist eine 24 V Spannung zusammen mit
einem zweiadrigen abgeschirmten Datenkabel (lokal) erforderlich, welches das
Display mit dem pLAN-Anschluss auf dem C5-12 Regler verbindet. Nähere
Einzelheiten siehe Schaltplan.
Hinweis!
Es ist zwingend notwendig, das Multi-DENCO Innengerät an eine Rückkühlung
anzuschliessen. Je nach verwendeter Version geschieht dies üblicherweise auf fünf
unterschiedliche Arten:
– Verflüssiger (DMOUCD)
– Verflüssigungssätze (DMOUUD) (inklusive Wärmepumpen)
– Kaltwasser-erzeuger
– Rückkühler
– Plattenwärmetauscher
In diesem Kapitel werden nur die Verflüssiger behandelt (DMOUCD). Für die Ver-
flüssigungssätze (DMOUUD) gibt es ein separates Einbauhandbuch, das auf
Anfrage zur Verfügung gestellt werden kann und mit dem Gerät geliefert wird. Für
alle anderen Varianten oder Geräte, die nicht mit einem Multi-DENCO Gerät
gekauft werden, beachten Sie bitte die jeweiligen Handbücher.
Verflüssiger für den Außenbereich sind mit freiliegenden Wärmetauschern mit
dünnen Metalllamellen ausgestattet. Dies Lamellen können Schnitte an den Glie-
dmaßen hervorrufen.
•
Vergewissern Sie sich, dass PSA getragen wird.
•
Arbeiten Sie nicht an dem Bereich des Verflüssigers, wo der Wärmetauscher frei
liegt.
•
Es finden auch alle Warnhinweise aus Kapitel 5.3 Aufstellen Anwendung.
– Verflüssiger sind für die Außenaufstellung konzipiert
– Standardmäßig können Verflüssiger bei Temperaturen bis -20 °C betrieben werden
– Für sehr niedrige Außentemperaturen (bis -40 °C) sind auch Winter Kits erhältlich
– Wenn Verflüssiger in Küstenregionen oder Umgebungen mit hoher Korrosion einge-
baut werden,
stellen Sie sicher:
– Dass der Wärmetauscher mit Epoxid- oder Blygold
– Dass das Außengerät durch sein Gehäuse ausreichend vor den Elementen der
Umgebung geschützt ist
– Dass alle Rohrleitungen und Anschlusskabel isoliert und vor Umwelteinflüssen
geschützt sind
Bei der Trennung zwischen dem Multi-DENCO Gerät im Innenraum und dem Außen-
verflüssiger müssen die folgenden Grenzwerte für die Anschlussleitungen eingehal-
ten werden:
– Nicht mehr als 35 m über der Höhe des Innengeräts
Installation
®-
Beschichtung geliefert wird
45
