Anwendungsbeispiele

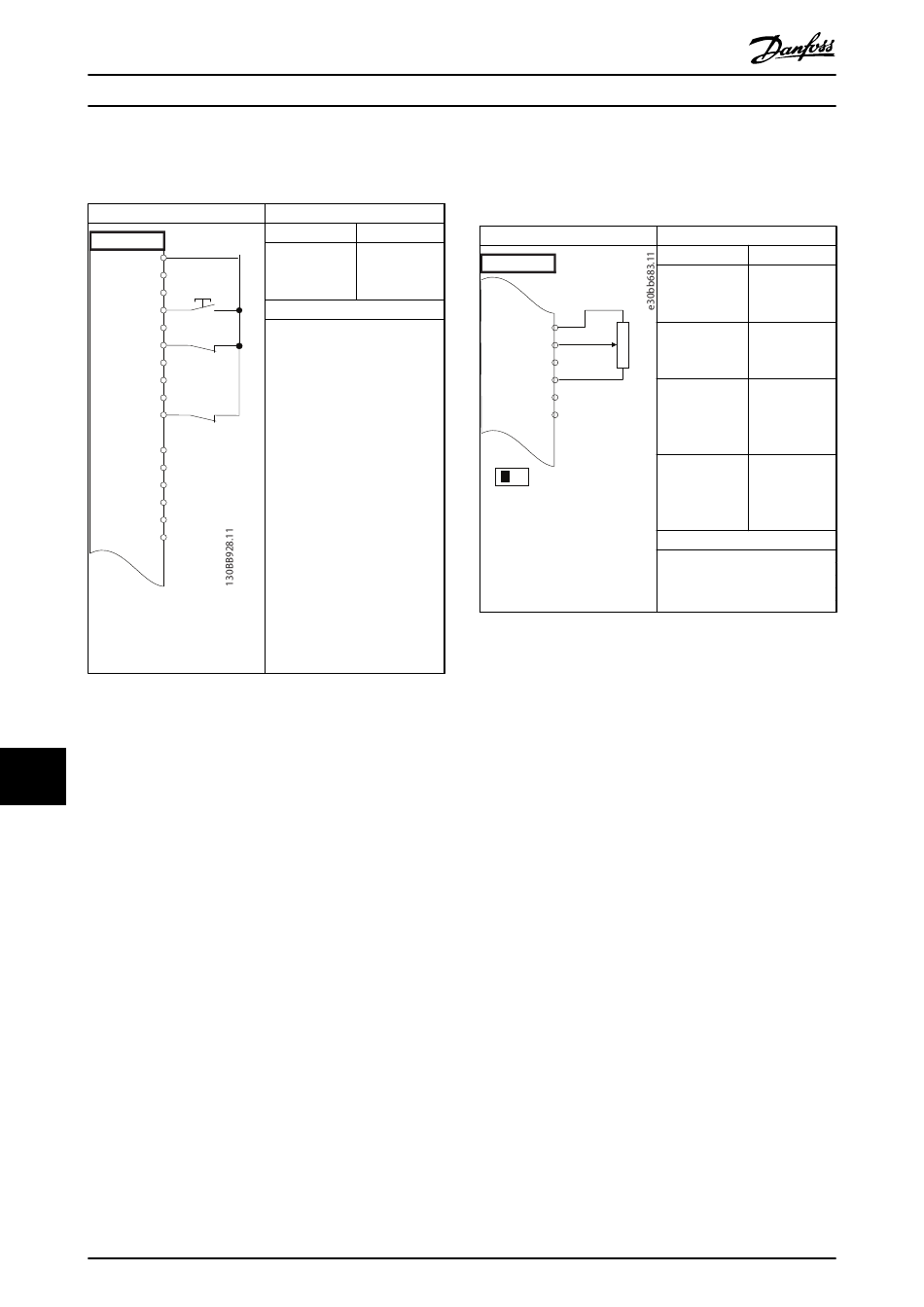

12.5 Anschlussbeispiel für externe
Alarmquittierung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.8 Anschlussbeispiel für externe Alarmquittierung
12 12
190
®
VLT AutomationDrive FC 302
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Terminal 19
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
12.6 Anschlusskonfigurationen für
Drehzahlsollwert unter Verwendung
eines manuellen Potenziometers
FC
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.9 Verkabelungskonfigurationen für Drehzahlsollwert
(Unter Verwendung eines manuellen Potenziometers)
Parameter
Funktion Einstellung
Parameter 6-10
0,07 V
Terminal 53 Low
Voltage
Parameter 6-11 10 V*
Terminal 53
High Voltage
Parameter 6-14 0 U/min
Terminal 53 Low
Ref./Feedb.
Value
Parameter 6-15 1500 U/min
Terminal 53
High Ref./Feedb.
Value
*=Werkseinstellung
Hinweise/Anmerkungen:
