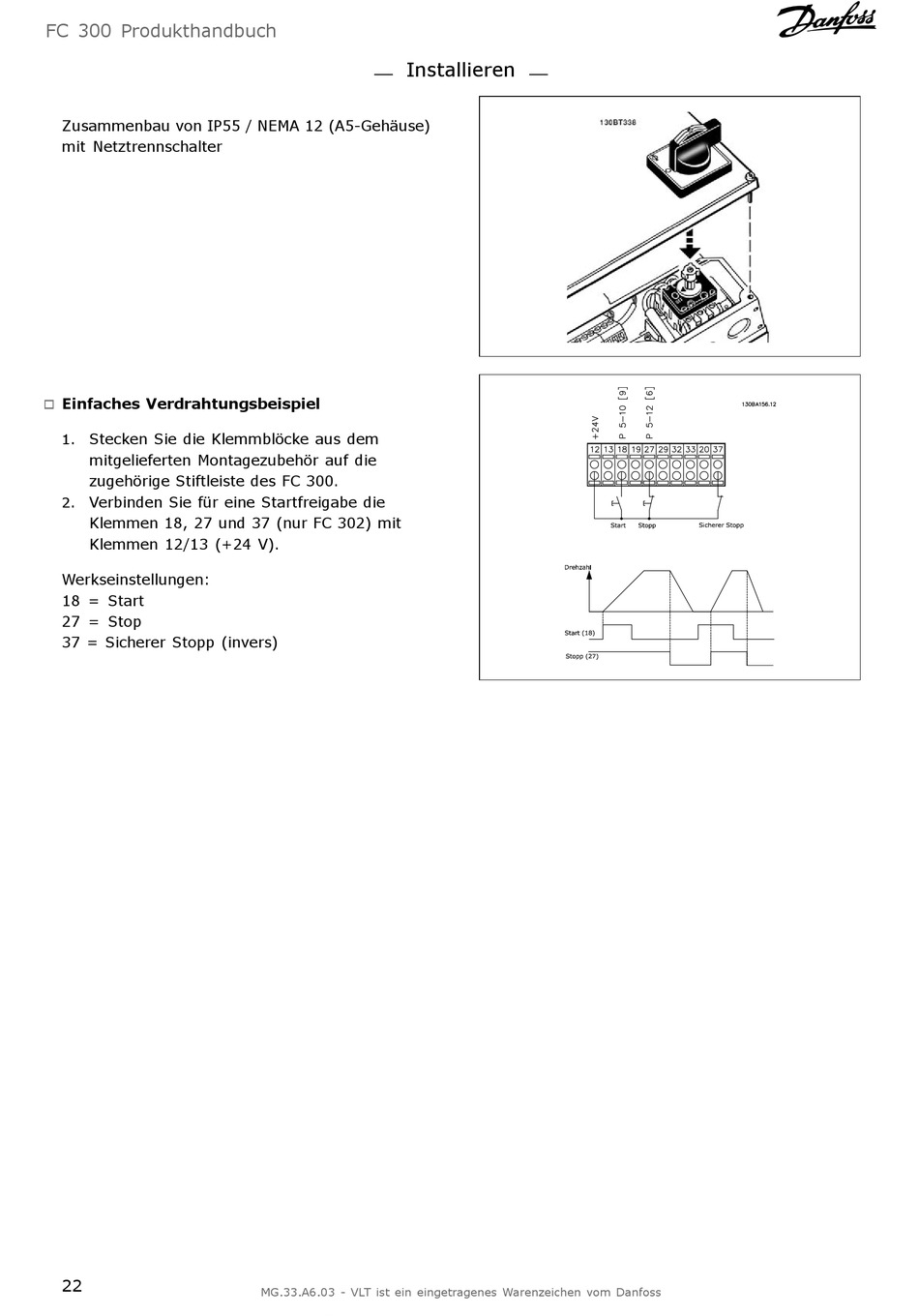

Zusammenbau von IP55 / NEMA 12 (A5-Gehäuse)
mit Netztrennschalter

Einfaches Verdrahtungsbeispiel

"
Stecken Sie die Klemmblöcke aus dem
1.
mitgelieferten Montagezubehör auf die
zugehörige Stiftleiste des FC 300.
Verbinden Sie für eine Startfreigabe die
2.
Klemmen 18, 27 und 37 (nur FC 302) mit
Klemmen 12/13 (+24 V).
Werkseinstellungen:
18 = Start
27 = Stop
37 = Sicherer Stopp (invers)
22
Installieren
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
