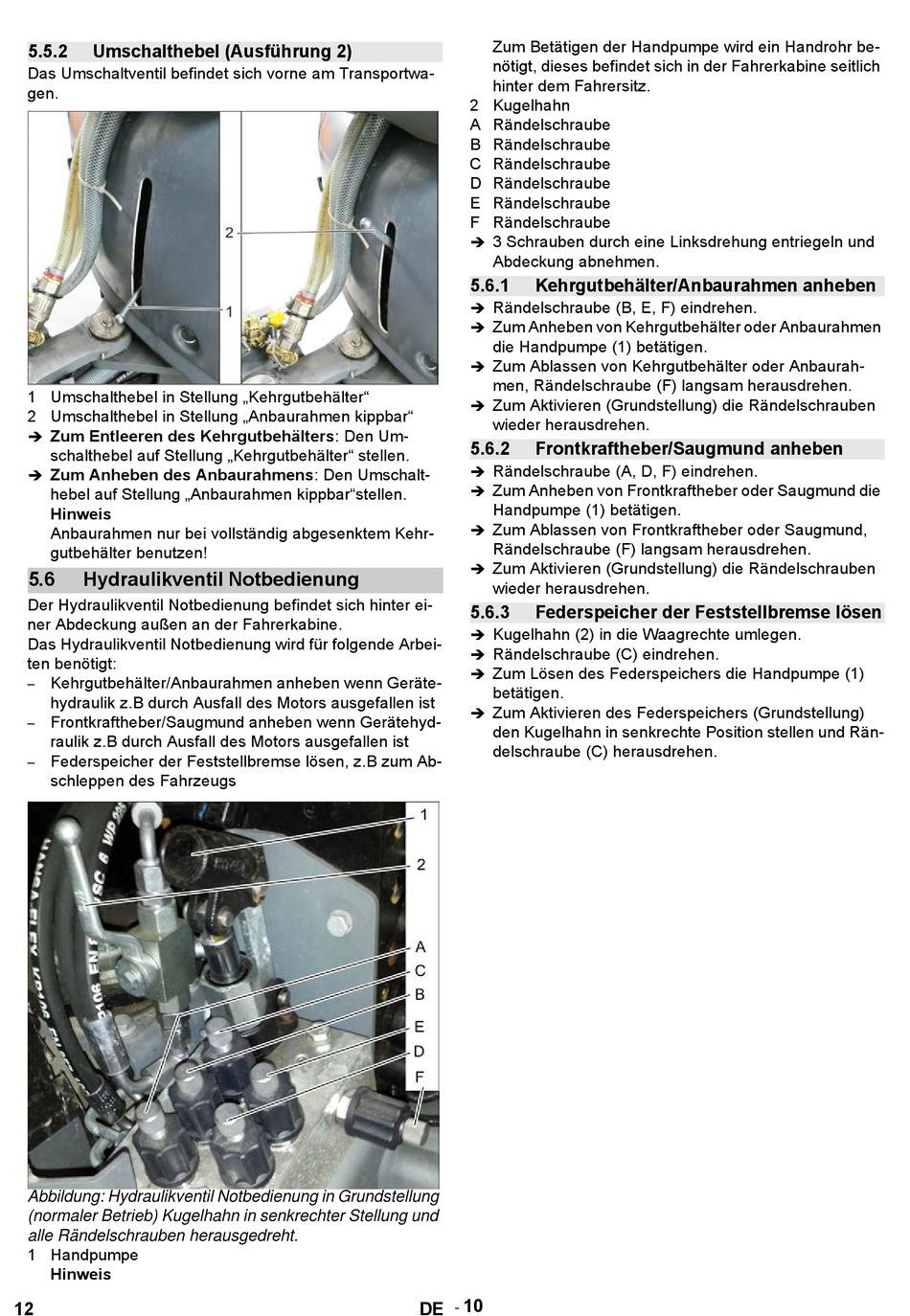

5.5.2 Umschalthebel (Ausführung 2)
Das Umschaltventil befindet sich vorne am Transportwa-
gen.
1 Umschalthebel in Stellung „Kehrgutbehälter"
2 Umschalthebel in Stellung „Anbaurahmen kippbar"
Zum Entleeren des Kehrgutbehälters: Den Um-

schalthebel auf Stellung „Kehrgutbehälter" stellen.
Zum Anheben des Anbaurahmens: Den Umschalt-

hebel auf Stellung „Anbaurahmen kippbar"stellen.
Hinweis
Anbaurahmen nur bei vollständig abgesenktem Kehr-
gutbehälter benutzen!
5.6

Hydraulikventil Notbedienung

Der Hydraulikventil Notbedienung befindet sich hinter ei-
ner Abdeckung außen an der Fahrerkabine.
Das Hydraulikventil Notbedienung wird für folgende Arbei-
ten benötigt:
Kehrgutbehälter/Anbaurahmen anheben wenn Geräte-
–
hydraulik z.B durch Ausfall des Motors ausgefallen ist
Frontkraftheber/Saugmund anheben wenn Gerätehyd-
–
raulik z.B durch Ausfall des Motors ausgefallen ist
Federspeicher der Feststellbremse lösen, z.B zum Ab-
–
schleppen des Fahrzeugs
Abbildung: Hydraulikventil Notbedienung in Grundstellung
(normaler Betrieb) Kugelhahn in senkrechter Stellung und
alle Rändelschrauben herausgedreht.
1 Handpumpe
Hinweis
12
Zum Betätigen der Handpumpe wird ein Handrohr be-
nötigt, dieses befindet sich in der Fahrerkabine seitlich
hinter dem Fahrersitz.
2 Kugelhahn
A Rändelschraube
B Rändelschraube
C Rändelschraube
D Rändelschraube
E Rändelschraube
F Rändelschraube
3 Schrauben durch eine Linksdrehung entriegeln und

Abdeckung abnehmen.
5.6.1 Kehrgutbehälter/Anbaurahmen anheben
Rändelschraube (B, E, F) eindrehen.

Zum Anheben von Kehrgutbehälter oder Anbaurahmen

die Handpumpe (1) betätigen.
Zum Ablassen von Kehrgutbehälter oder Anbaurah-

men, Rändelschraube (F) langsam herausdrehen.
Zum Aktivieren (Grundstellung) die Rändelschrauben

wieder herausdrehen.
5.6.2 Frontkraftheber/Saugmund anheben
Rändelschraube (A, D, F) eindrehen.

Zum Anheben von Frontkraftheber oder Saugmund die

Handpumpe (1) betätigen.
Zum Ablassen von Frontkraftheber oder Saugmund,

Rändelschraube (F) langsam herausdrehen.
Zum Aktivieren (Grundstellung) die Rändelschrauben

wieder herausdrehen.
5.6.3 Federspeicher der Feststellbremse lösen
Kugelhahn (2) in die Waagrechte umlegen.

Rändelschraube (C) eindrehen.

Zum Lösen des Federspeichers die Handpumpe (1)

betätigen.
Zum Aktivieren des Federspeichers (Grundstellung)

den Kugelhahn in senkrechte Position stellen und Rän-
delschraube (C) herausdrehen.
