6.3 Funktionsweise

de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407

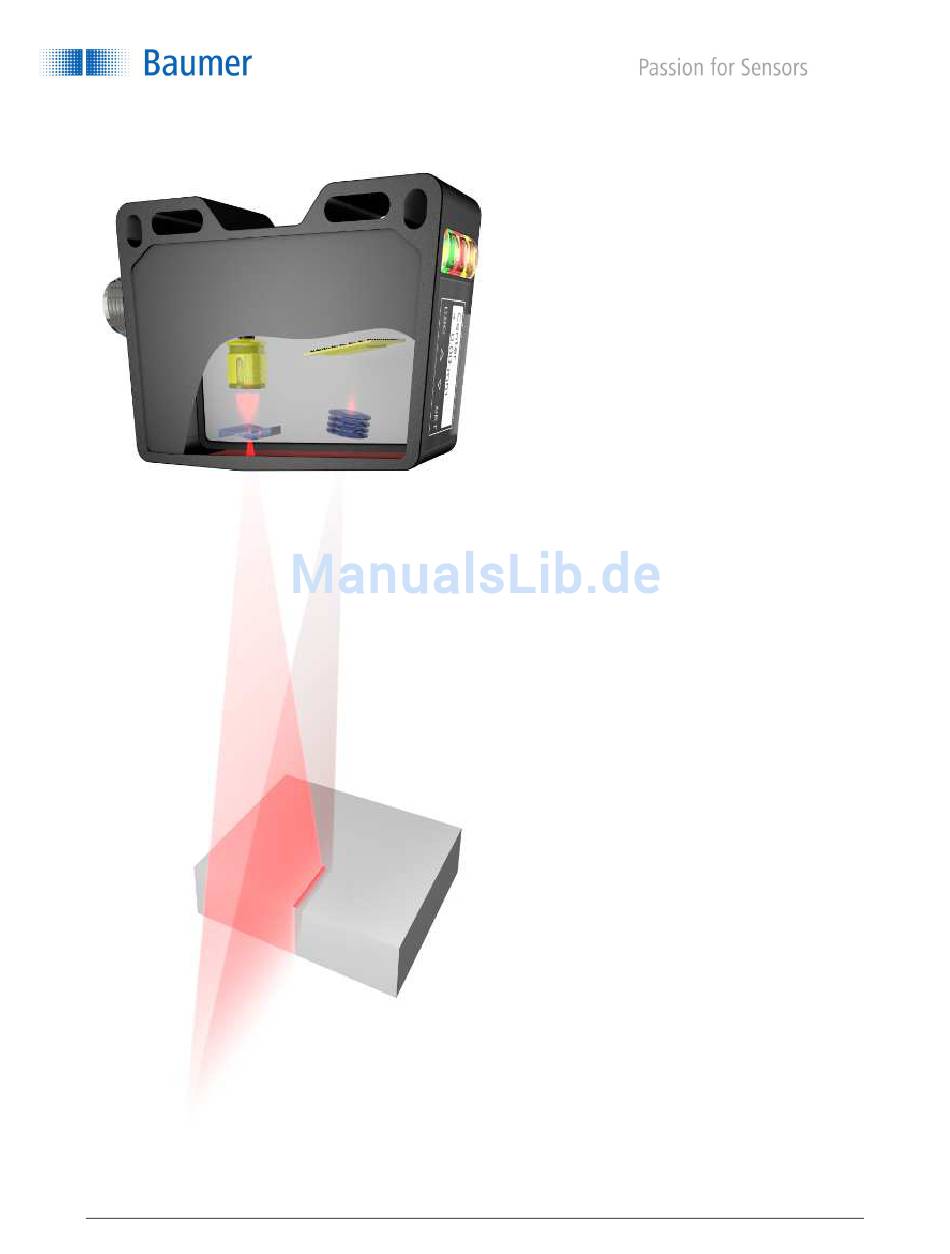

Der Kantensensor PosCon OXE7 arbeitet nach
dem Laser-Triangulationsprinzip. Über eine
Spezialoptik wird ein Laserstrahl zu einer Line
aufgeweitet und auf die Messobjektoberfläche
projiziert. Über das Mehrfachlinsensystem wird
das reflektierte Licht dieser Laserlinie auf eine
Matrix abgebildet. Ein Controller berechnet aus
diesem Matrixbild die präzise Position z.B. eines
Objektanfanges bzw. Objektendes (also einer
Kante) und zwar entlang der Laserlinie. Dank der
neuen Technologie von Baumer wird die Position
der Kante unabhängig von dem Abstand des
Sensors zum Messobjekt ausgegeben. Der Sync-
Eingang beim PosCon OXE7 ermöglicht die
Synchronisation der Messdaten mit einer
Objektbewegung.
