Konfiguration über Touchpanel

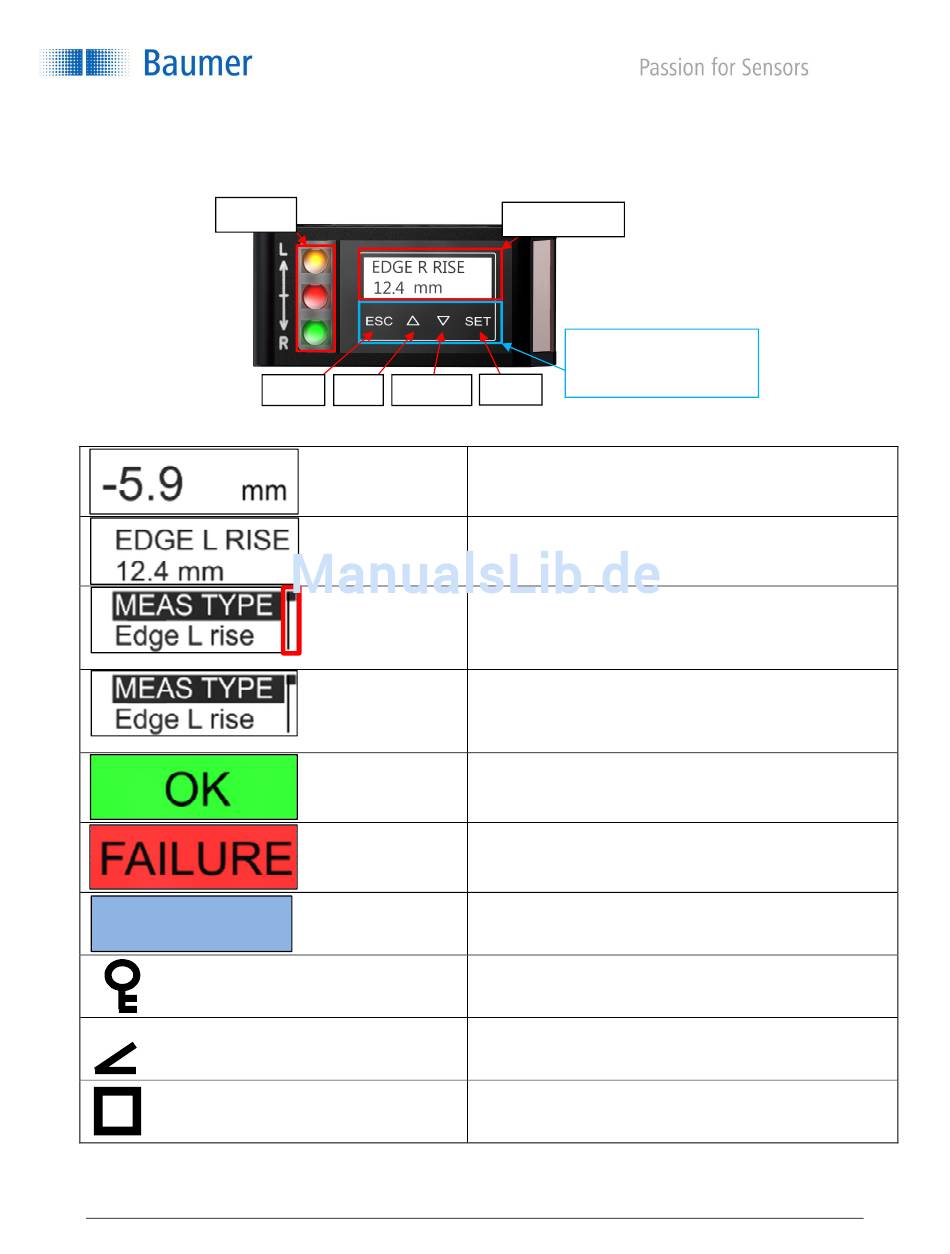

5.1 Übersicht Bedienelemente
LED's
5.1.1
Anzeigemodi des Displays
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
ESC
UP
DOWN
Grafikdisplay
Touchpanel: Vier
berührungsempfindliche
Tasten
SET
Run-Modus
Der Sensor befindet sich im Run-Modus, der Messwert
wird gross dargestellt.
Hauptmenü
Innerhalb des Hauptmenüs wird oben der aktive Messtyp
und unten der Messwert angezeigt.
Scrollbalken
Das Viereck zeigt die Position im Menü an. Mit den
Pfeiltasten kann zum nächsten Menüpunkt gesprungen
werden.
Wert ändern
Ist die Funktion/Modus oben schwarz hinterlegt, kann mit
den Pfeilen UP/DOWN der Wert der unteren Zeile
eingestellt und mit SET gespeichert werden.
Vorgang Erfolgreich
Display Hintergrund leuchtet grün auf: Wert erfolgreich
gespeichert
Fehler
Display Hintergrund leuchtet rot auf: Fehler beim
Speichervorgang bzw. falscher Wert bei Eingabe.
Einstellungsmodus
Sobald sich der Sensor im Einstellungsmodus befindet
leuchtet der Display-Hintergrund blau.
Tasten gesperrt
Ist dieses Symbol am linken Bildschirmrand, dann sind die
vier Tasten für die Bedienung gesperrt.
FLEX MOUNT aktiv
Sobald FLEX MOUNT aktiv ist, erscheint dieses Winkel-
Symbol am linken Bildschirmrand.
Rechteckiges Messfeld aktiv
Dieses Symbol erscheint am linken Bildschirmrand, wenn
das Messfeld rechteckig ist (AUTO).
