5.8 FLEX MOUNT

Der Sensor kann bis zu 30° abgewinkelt montiert werden. Um das Koordinatensystem des Sensors auf diese
Gegebenheit anzupassen, muss der neue Winkel im Sensor gespeichert werden.

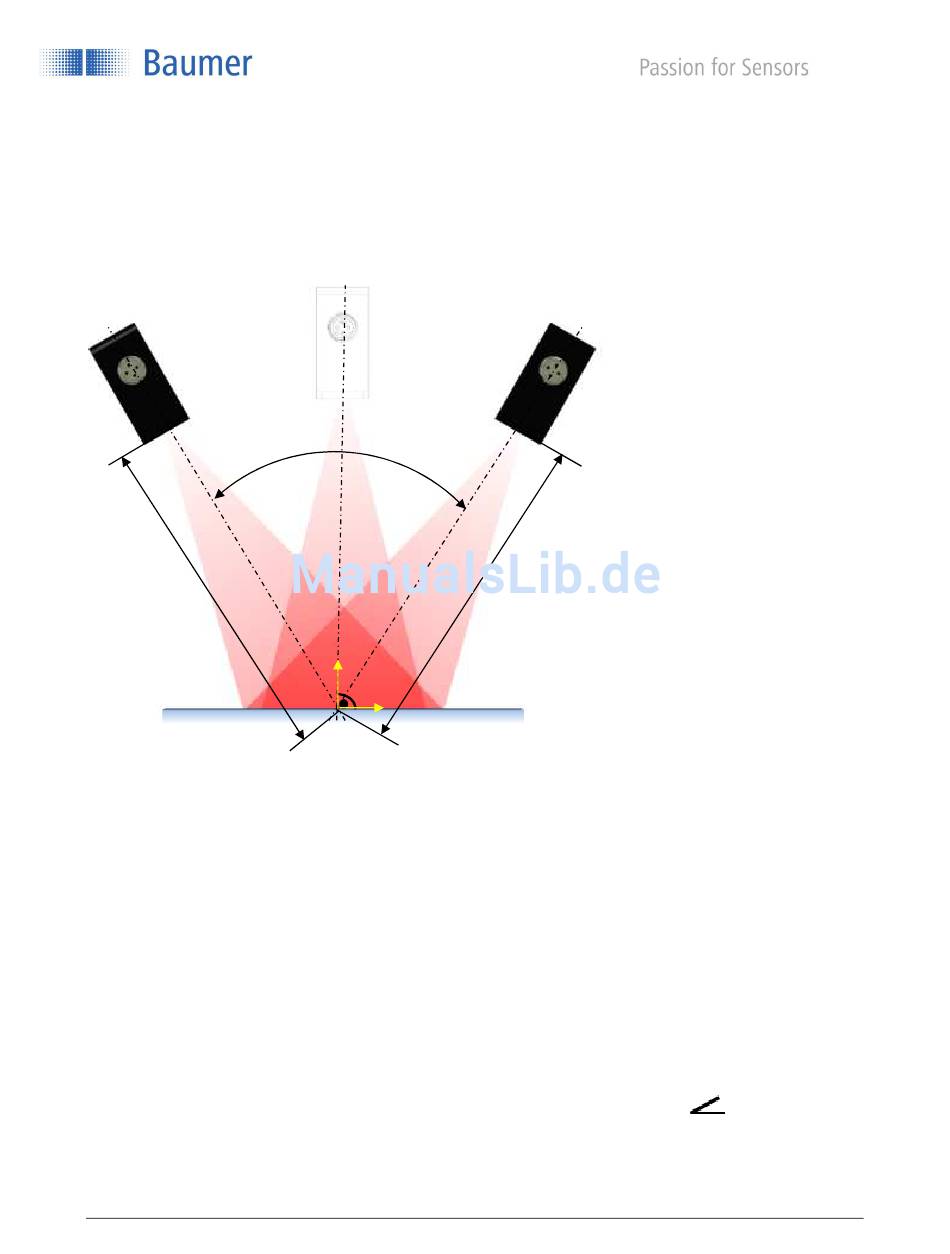

FLEX MOUNT
Abgewinkelte Montage
Winkel +30 ... 0°
Abstand zur
Referenzfläche
180 ... 250 mm
Mit FLEX MOUNT werden Neigungswinkel und der Abstand zur Referenzfläche automatisch gemessen und
im Sensor gespeichert, damit das Koordinatensystem korrekt gedreht werden kann. Es ist wichtig, dass die
eingelernte Fläche eben ist und möglichst den gesamten Messbereich des Sensors abdeckt.
Diese Funktion wird benötigt, wenn
der Winkel zur Referenzfläche unbekannt ist
-
- keine Standardmontage (Rechter Winkel zur Referenzfläche bzw. dem Objekt) vorliegt
- die Referenzfläche automatisch eingelernt und verschoben werden soll
- ansonsten nicht die gewünschte Genauigkeit der Messergebnisse erzielt wird
- der Hintergrund ausgeblendet werden soll
Auswirkungen
- Das Koordinatensystem wird um den aktuellen Neigungswinkel gedreht
Die Referenzfläche wird eingelernt, der Referenzpunkt ist nicht mehr gültig
-
- Objekte hinter der Referenzfläche werden ignoriert
- Die Achsen werden nicht mehr als X und Z, sondern als K und M bezeichnet
- Wenn die Funktion FLEX MOUNT aktiv ist wird es mit einem Winkel- Symbol
Display angezeigt
