Beschreibung

3.1

Aufbau

OM20
2
5

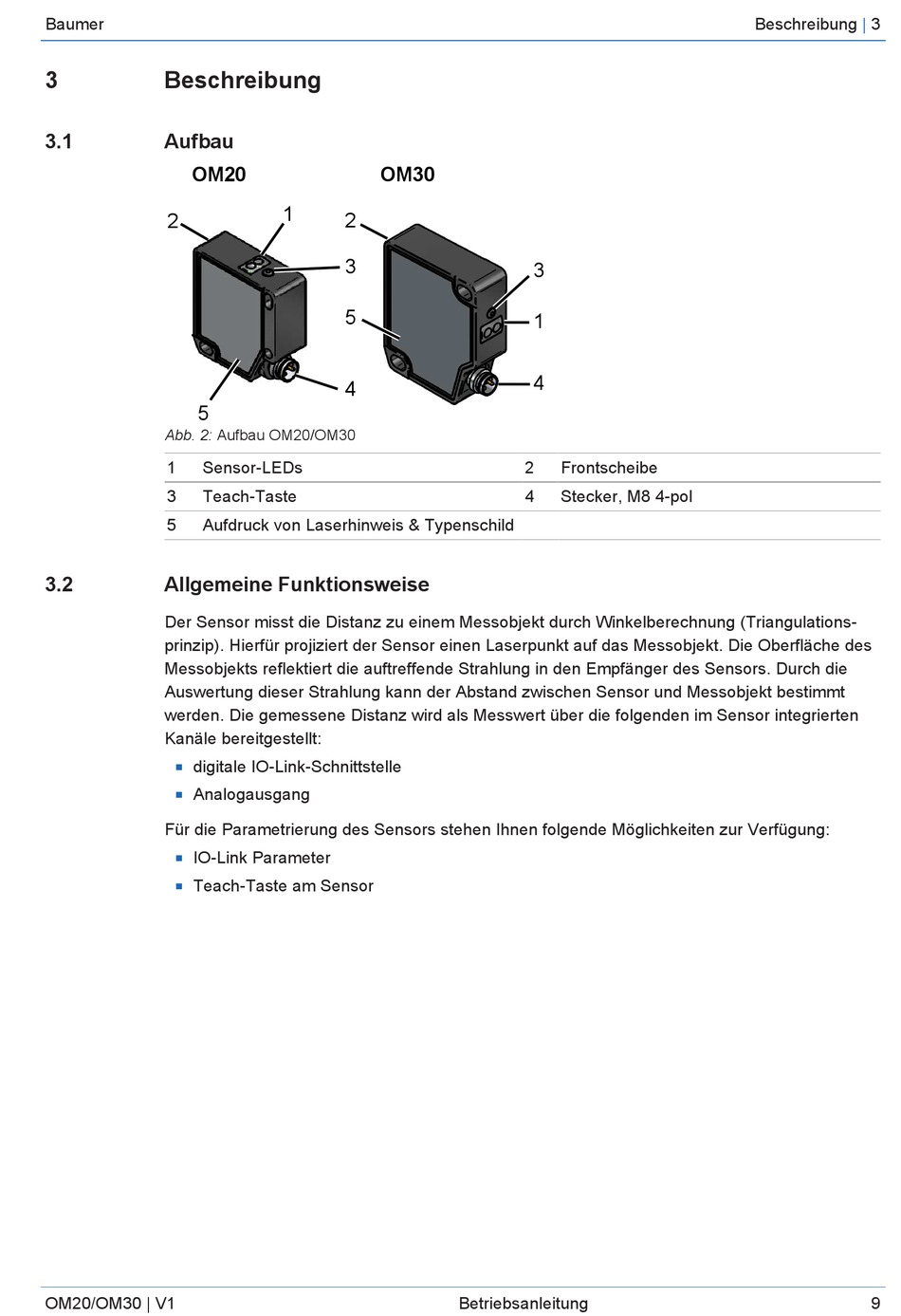

Abb. 2: Aufbau OM20/OM30
1 Sensor-LEDs
3 Teach-Taste
5 Aufdruck von Laserhinweis & Typenschild
3.2

Allgemeine Funktionsweise

Der Sensor misst die Distanz zu einem Messobjekt durch Winkelberechnung (Triangulations-
prinzip). Hierfür projiziert der Sensor einen Laserpunkt auf das Messobjekt. Die Oberfläche des
Messobjekts reflektiert die auftreffende Strahlung in den Empfänger des Sensors. Durch die
Auswertung dieser Strahlung kann der Abstand zwischen Sensor und Messobjekt bestimmt
werden. Die gemessene Distanz wird als Messwert über die folgenden im Sensor integrierten
Kanäle bereitgestellt:
digitale IO-Link-Schnittstelle
n
Analogausgang
n
Für die Parametrierung des Sensors stehen Ihnen folgende Möglichkeiten zur Verfügung:
IO-Link Parameter
n
Teach-Taste am Sensor
n
OM20/OM30 | V1
OM30
1
2
3
5
4
3
1
4
2 Frontscheibe
4 Stecker, M8 4-pol
