5.8.4
DICKE REF
In diesem Menüpunkt wird die Referenzfläche endgültig unter Berücksichtigung der Dicke der Hilfsplatte
festgelegt.
Wichtig: Alles unterhalb der festgelegten Referenzfläche blendet der Sensor automatisch aus. Diese
Verschiebung der Referenzfläche kann auch dazu benutzt werden, unerwünschte Hintergründe
auszublenden.
Basis hierfür stellt immer die unter TEACH REF eingelernte Fläche dar. Diese kann mit einem positiven Wert
nach unten korrigiert werden.
HINWEIS
Wenn keine Hilfsplatte benutzt werden sollte, dann muss der Punkt DICKE REF
mit 0mm durch Betätigen von 2 Sekunden SET gespeichert werden.
HINWEIS
Sobald FLEX MOUNT aktiv ist, werden das Messfeld und der digitale
Schaltausgang auf die Standardeinstellung zurückgesetzt (FLEX MOUNT =
Maximales Messfeld, DIGITAL OUT = 0 mm).
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407

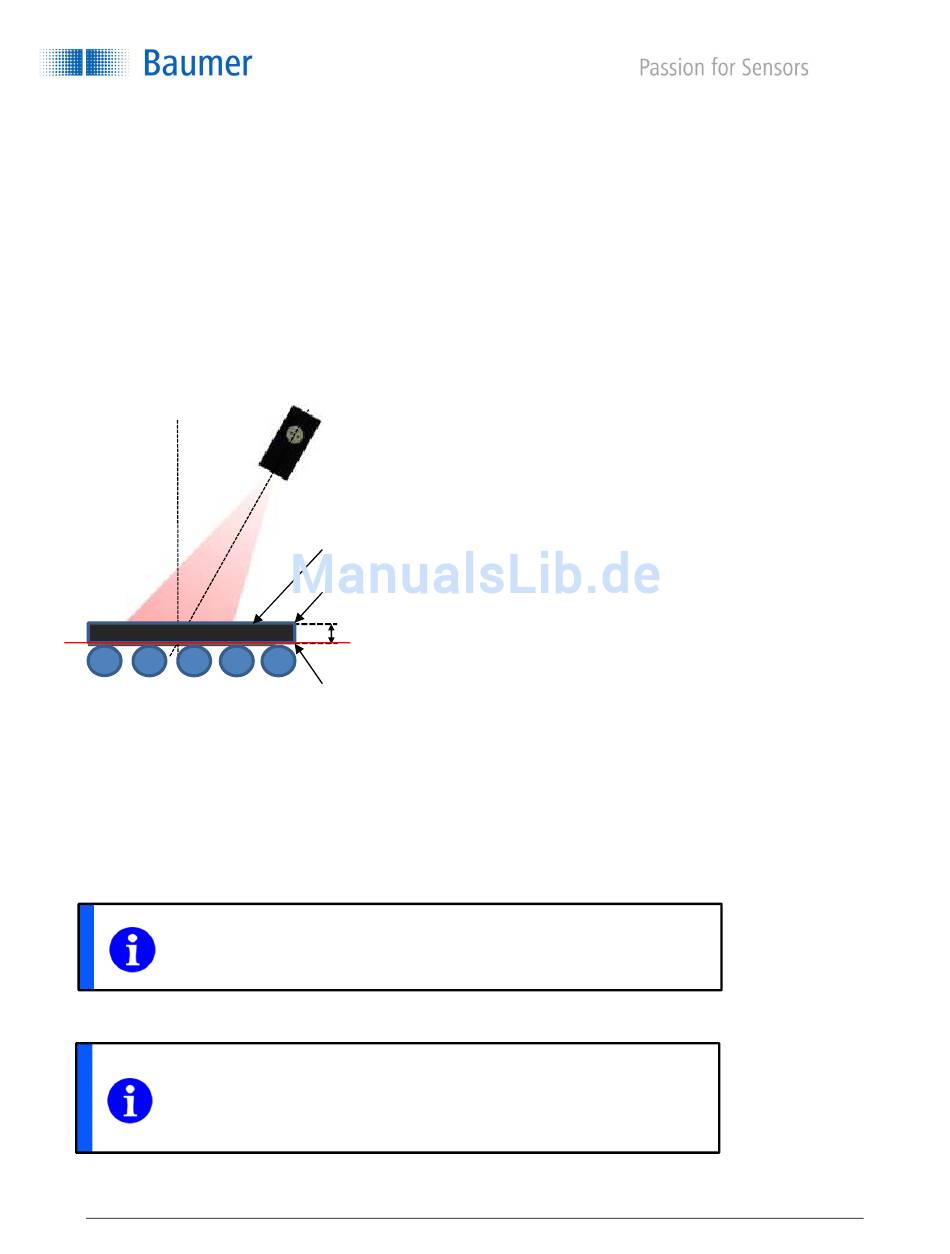

Hilfsplatte
TEACH REF; Eingelernte Fläche
10mm (Beispiel)
DICKE REF = 10 mm (Beispiel); Dies ist die neu definierte Referenzfläche, alles
Darunterliegende wird ausgeblendet.
36/74
Baumer Electric AG
Frauenfeld, Switzerland
