5.8.1
Nein
„Nein" deaktiviert die FLEX MOUNT, der Sensor kann wieder in Standardmontage montiert werden.
Wenn FLEX MOUNT nicht aktiviert ist, sind Winkel 0° und Abstand „Messbereichsende Sde" gesetzt.
Das Winkel-Symbol
Ja
5.8.2
In diesem Menüpunkt wird FLEX MOUNT aktiviert, wenn der Sensor abgewinkelt montiert werden soll.
Als Nächstes wird vom Sensor „Platzieren Sie die Referenz (REF)" ausgegeben, worauf der Sensor auf die
Referenzfläche (Oder auf die Hilfsplatte wenn keine Referenzfläche vorhanden ist) ausgerichtet werden soll.

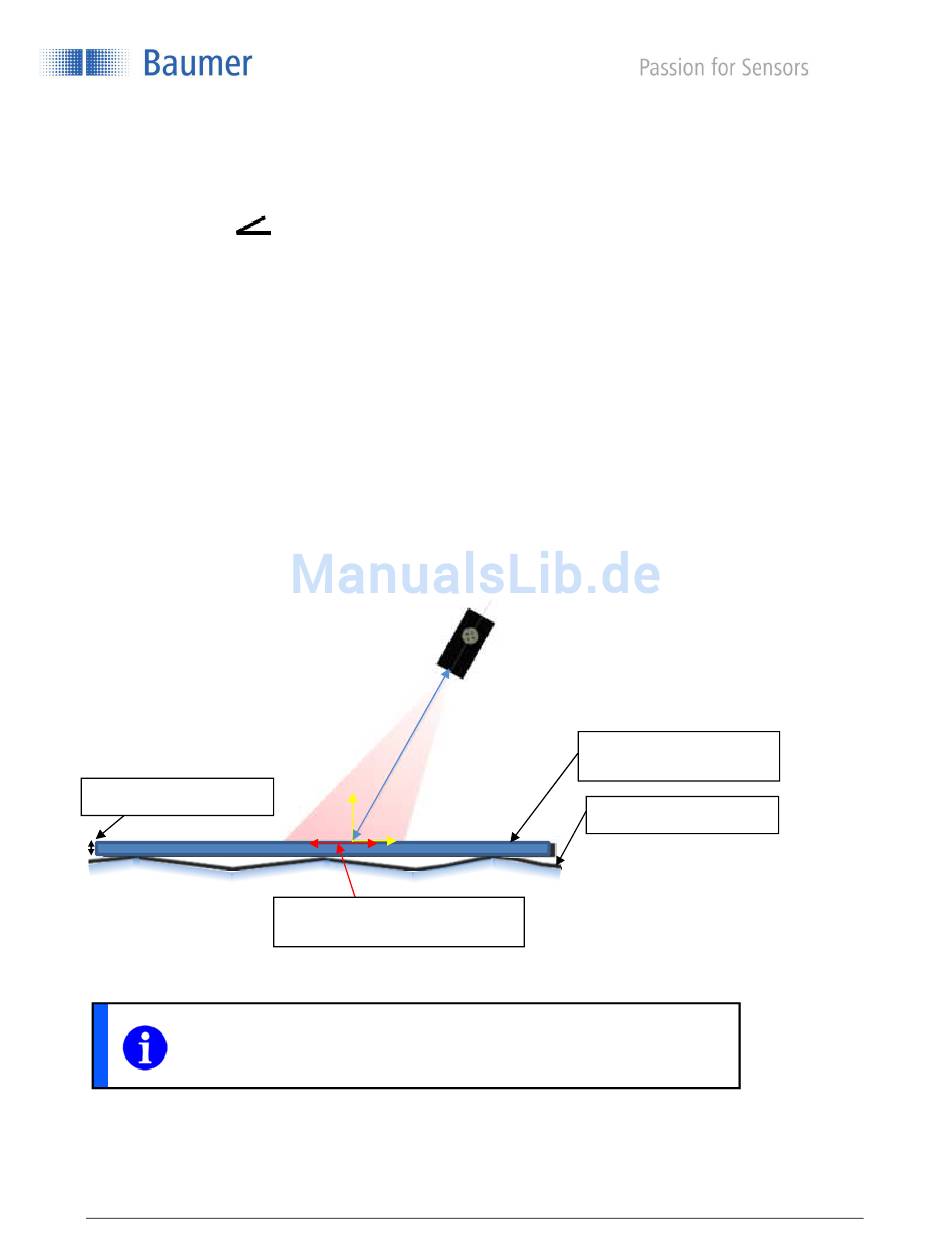

Hilfsplatte
Um Unebenheiten der Referenzfläche auszugleichen und die Genauigkeit zu erhöhen, kann für diesen
Vorgang eine ebene temporäre Hilfsplatte verwendet werden, welche während dem Einlernen auf die
Referenzfläche gelegt und nach dem Vorgang wieder entfernt wird.
Diese Platte sollte möglichst eben sein und muss die „Minimale Länge Referenzfläche" des Laserstrahls
abdecken. Es soll darauf geachtet werden, dass sich die Hilfsplatte parallel zur sich darunter befindenden
Referenzfläche befindet. Die Dicke dieser Platte spielt dabei keine Rolle solange sie sich innerhalb des
Messfeldes des Sensors befindet.
DICKE REF
HINWEIS
Die darauf folgenden Menüpunkte TEACH REF und DICKE REF müssen
abgeschlossen werden damit FLEX MOUNT aktiviert werden kann.
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
verschwindet vom Display.
Links
Abstand Sensor-
Referenzfläche
M
K
Minimale Länge Referenzfläche
bzw. Hilfsplatte
34/74
Rechts
Hilfsplatte während des
Einlernvorgangs
Referenzfläche uneben
Baumer Electric AG
Frauenfeld, Switzerland
