4.7 Praktische Nullpunktsuche
Bei einer abgewinkelten Montage verschiebt sich der Nullpunkt (0 mm) der K-Achse aus der Mitte der roten
sichtbaren Laser-Linie.
HINWEIS
Um den Nullpunkt zu finden kann der Modus z.B. „Kante L steigend bzw. Kante R
steigend" zur Hilfe genommen werden. Nun wird ein Objekt langsam in Richtung
des vermuteten Nullpunktes geschoben. Der Nullpunkt ist mit der linken
steigenden Kante des Objektes erreicht, sobald die Display-Anzeige des Sensors
den Wert 0 mm anzeigt und die gelbe LED schaltet.
4.8 Montagezubehör
Zur optimalen Befestigung sind verschiedene Befestigungswinkel als Zubehör erhältlich. Diese Winkel passen
exakt auf die Befestigungsschlitze des Sensors. Der Sensor kann dabei innerhalb der Befestigungsschlitze
verschoben und justiert werden.

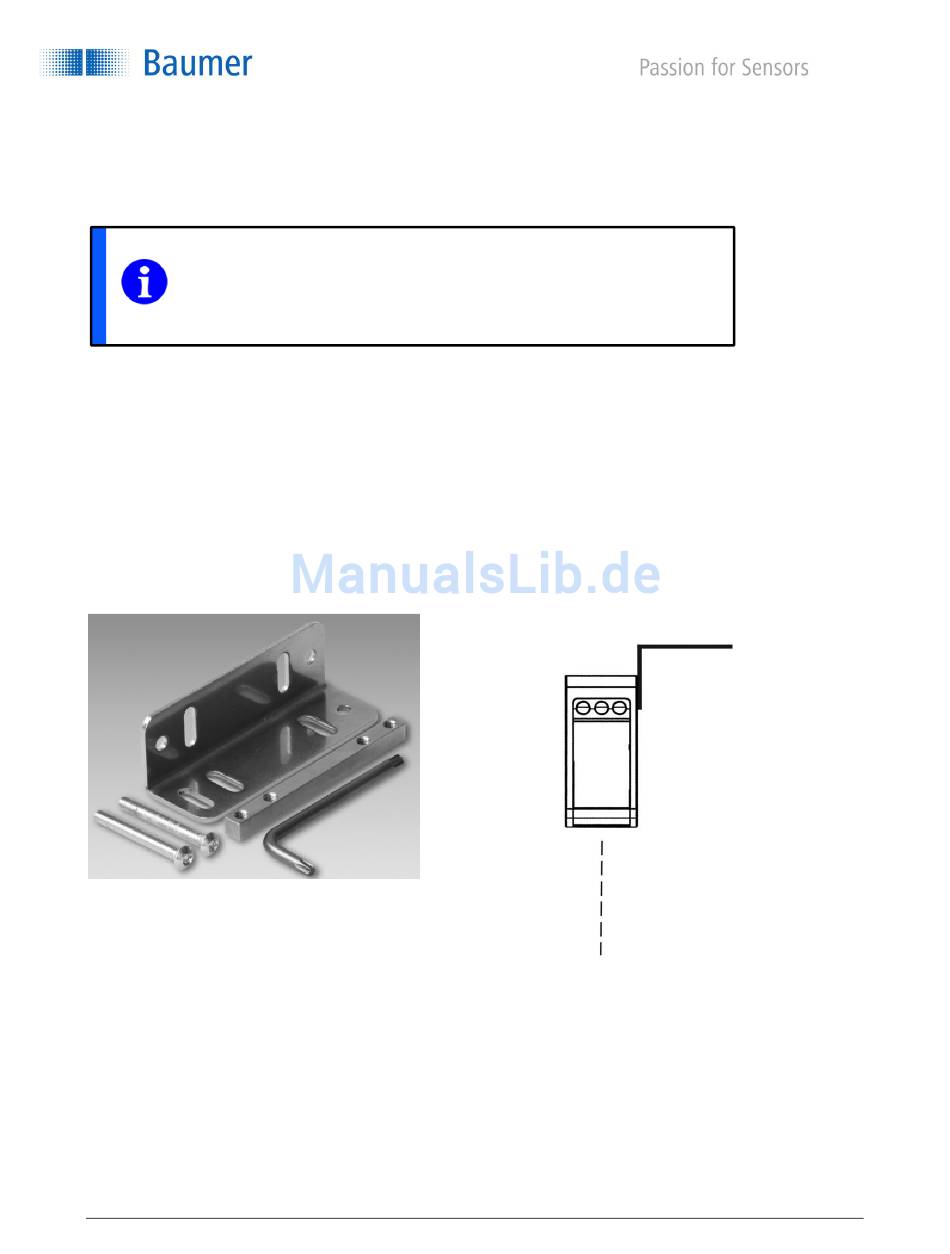

4.8.1
Montagekit für Standardmontage Art. Nr. 11120705
Mit dem Befestigungswinkel für Standardmontage kann der Sensor einfach und schnell in einem Winkel von
90° zur Referenzfläche befestigt werden.
Montagekit 11120705
Inhalt dieses Sets:
-
Befestigungswinkel 90°
-
Gewindeleiste
-
2x Kugelkopfschraube M4x35 Torx
-
1x Torx Werkzeug T20
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
20/74
Baumer Electric AG
Frauenfeld, Switzerland
