Beschreibung

3 Beschreibung
3.1

Aufbau

1
6

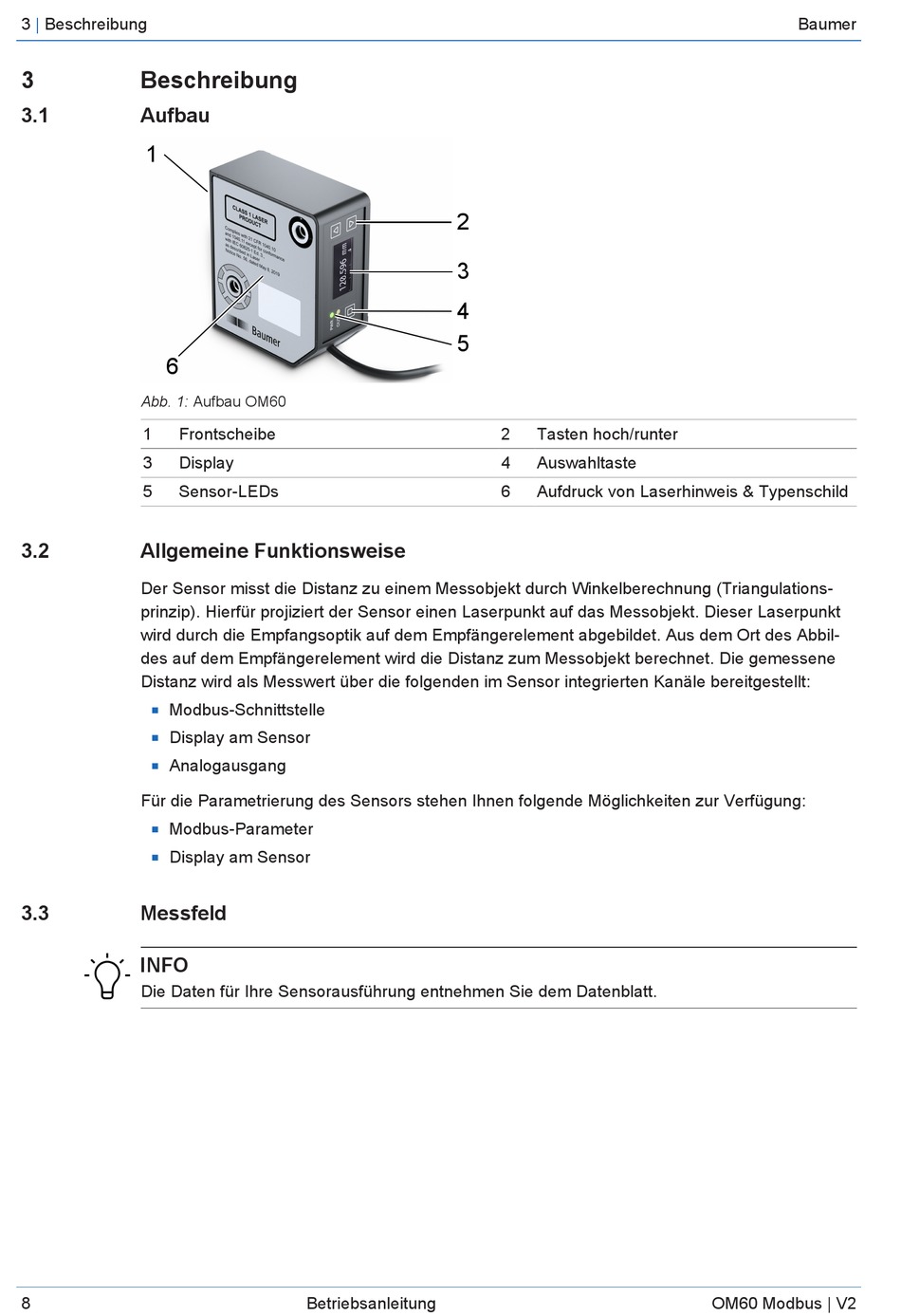

Abb. 1: Aufbau OM60
1 Frontscheibe
3 Display
5 Sensor-LEDs
3.2

Allgemeine Funktionsweise

Der Sensor misst die Distanz zu einem Messobjekt durch Winkelberechnung (Triangulations-
prinzip). Hierfür projiziert der Sensor einen Laserpunkt auf das Messobjekt. Dieser Laserpunkt
wird durch die Empfangsoptik auf dem Empfängerelement abgebildet. Aus dem Ort des Abbil-
des auf dem Empfängerelement wird die Distanz zum Messobjekt berechnet. Die gemessene
Distanz wird als Messwert über die folgenden im Sensor integrierten Kanäle bereitgestellt:
Modbus-Schnittstelle
n
Display am Sensor
n
Analogausgang
n
Für die Parametrierung des Sensors stehen Ihnen folgende Möglichkeiten zur Verfügung:
Modbus-Parameter
n
Display am Sensor
n
3.3

Messfeld

INFO
Die Daten für Ihre Sensorausführung entnehmen Sie dem Datenblatt.
8
2
3
4
5
Betriebsanleitung
2 Tasten hoch/runter
4 Auswahltaste
6 Aufdruck von Laserhinweis & Typenschild
