2
Inbetriebnahme in 4 Schritten
Nach dem Anschluss und der Montage des Sensors wird er über das Display konfiguriert. Dabei wird
zwischen der Funktion „Kante", „Breite" und „Spalt" gewählt und dort, innerhalb dieser Funktionen, die
weiteren Anwendungsspezifischen Einstellungen/Messtyp vorgenommen. Danach ist der Sensor
betriebsbereit und gibt den Messwert unter anderem auf dem Bildschirm in mm aus. Optional kann das
Messfeld eingeschränkt oder der Schaltausgang konfiguriert werden.
1
2
3
Funktion Kante
4
5
6

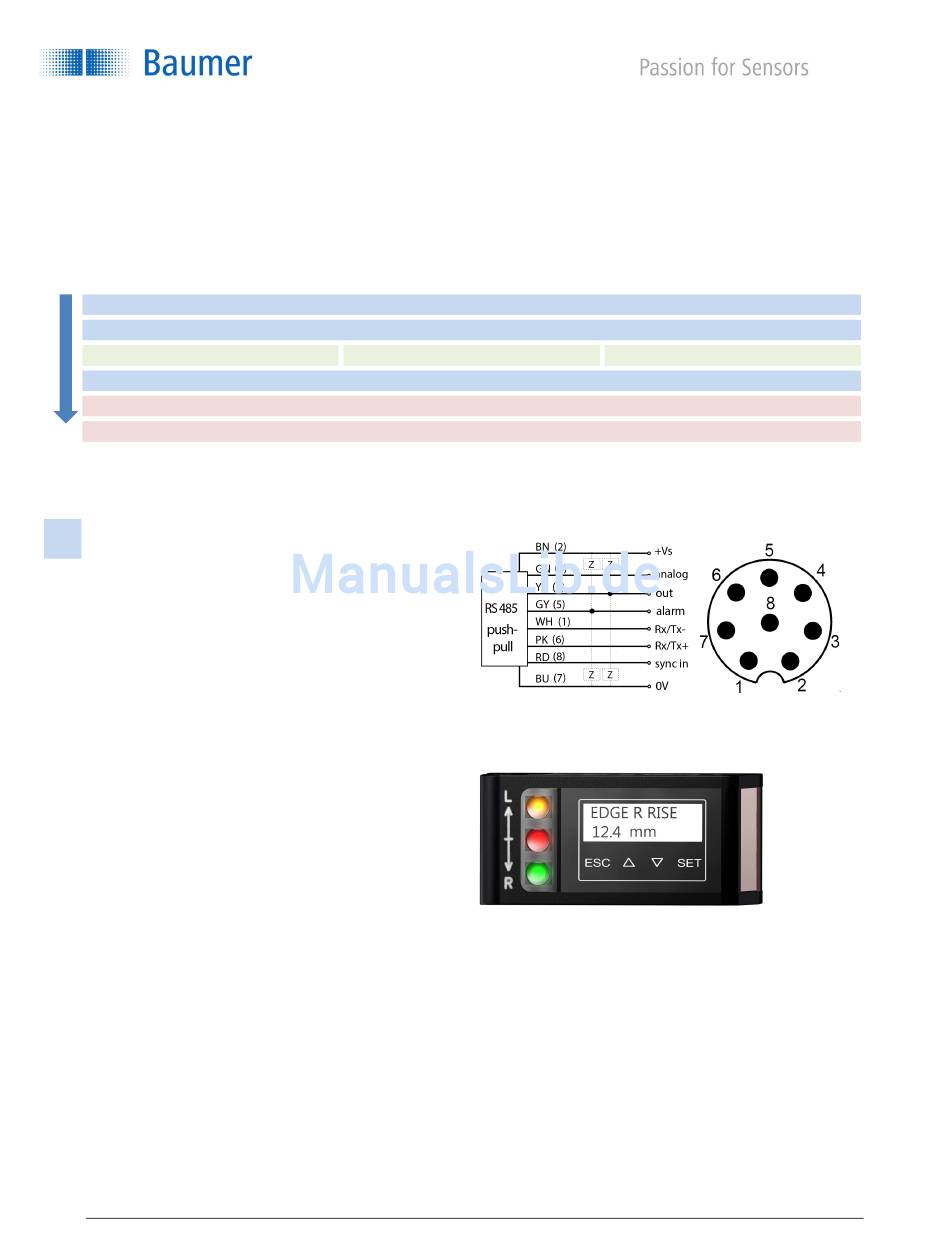

2.1 Anschluss
Anschluss
1
Der
Sensor
wird
angeschlossen.
Es
Anschlusskabel (8-polig M12) verwendet werden.
Sobald alles korrekt angeschlossen ist startet der
Sensor auf, das Display leuchtet.
Tastenfunktionen
ESC
= Zurück
ESC 2 Sek.
= Hauptmenü
UP
= Hoch/Wert erhöhen
DOWN
= Runter/Wert verringern
SET
= OK
SET 2 Sek.
= Wert speichern
Slide über alle 4 Tasten:
---->
= Freigabe des Panel wenn gesperrt
<----
= Sprung in den Run-Modus
Sprache einstellen
Die Sprache wird ausgewählt und mit 2 Sekunden
SET bestätigt.
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
Anschluss
Funktion Breite
Los geht's
Optional: Messfeldeinschränkung
Optional: Schaltausgang
gemäss
Anschlussschema
muss
ein
geschirmtes
Montage
English
Deutsch
Italiano
Français
5/74
Funktion Spalt
Baumer Electric AG
Frauenfeld, Switzerland
