6.5 Schnittstellen und Ausgänge
Als Schnittstellen werden alle Ein- und Ausgänge am Sensor bezeichnet, welche Messdaten übertragen.
-
Analog Stromausgang, 4 ... 20mA oder 0 ... 10V (Umschaltung)
-
Synchronisation
-
Schaltausgang Gegentakt
-
Alarmausgang Gegentakt
-
RS-485
6.5.1
Signalausgabe analog
Der Sensor verfügt über einen adaptiven Ausgang. D.h., der Sensor detektiert automatisch, ob er Strom oder
Spannung liefern soll. Hierzu wird beim Anschliessen der elektrischen Spannung die Last gemessen: Ist die
Last hochohmig (>10 kOhm) wird der Spannungsausgang aktiviert, ansonsten der Stromausgang.
Für eine Änderung auf den anderen Analog-Mode (mA oder Volt) muss die Versorgungspannung +Vs vom
Sensor ab-und wieder eingeschaltet werden.
6.5.1.1 Spannungsabfall
Der Versorgungsstrom ICC vom Sensor fliesst über die +24V Leitung zum Sensor und auf der 0V Leitung
zurück zum Netzgerät. Dieser Versorgungsstrom ICC bewirkt, dass am Leitungswiderstand RL1 nach dem
ohmschen Gesetzt ein Spannungsabfall URL1 entsteht. Dieser Spannungsabfall URL1 bewirkt, dass dadurch
der U-Out (0...10V) angehoben wird. Dies darf wie ein Offset behandelt werden und kann dem Messergebnis
subtrahiert werden. Da die Widerstände eine feste Grösse haben, variiert der Spannungsabfall nur leicht in
Abhängigkeit vom Sensorstrom ICC.
Wird an der Stelle vom U-Out (0...10V) der I-Out (4...20mA) verwendet, dann tritt dieser Effekt nicht auf.

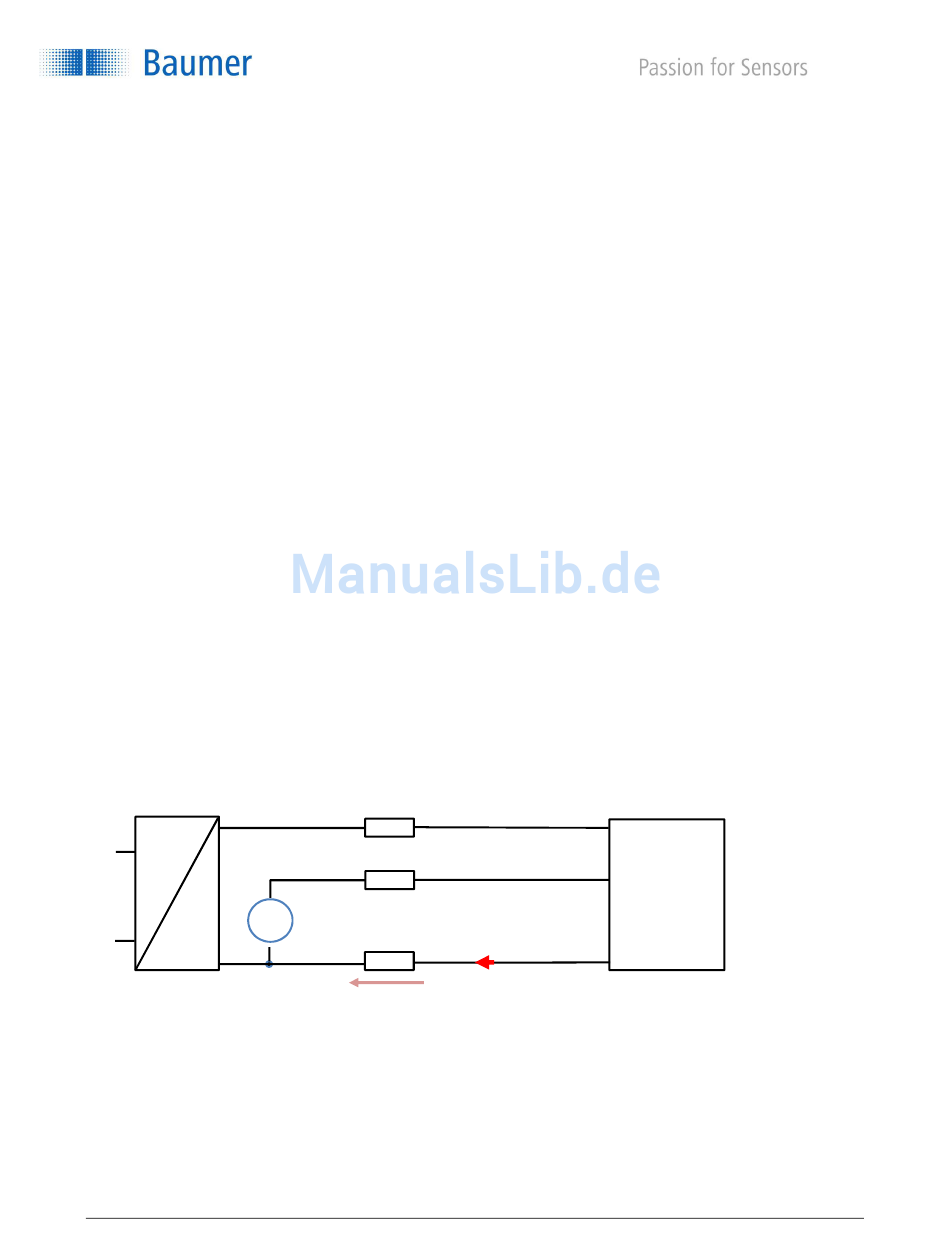

Aufbau:
Netzgerät
Messeingang
≈
=
U
Je nach Länge der Leitung variiert der Leitungswiderstand. Zusätzlich beeinflussen auch die
Übergangswiderstände am Stecker und der Versorgungsstrom ICC den Spannungsabfall URL1.
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
Leitungswiderstand R
L
R
L3
R
L2
I
CC
R
L1
U
RL1
56/74
Sensor
+24V
U-Out
0V
