Baumer
3
Beschreibung
3.1
Aufbau
1
6

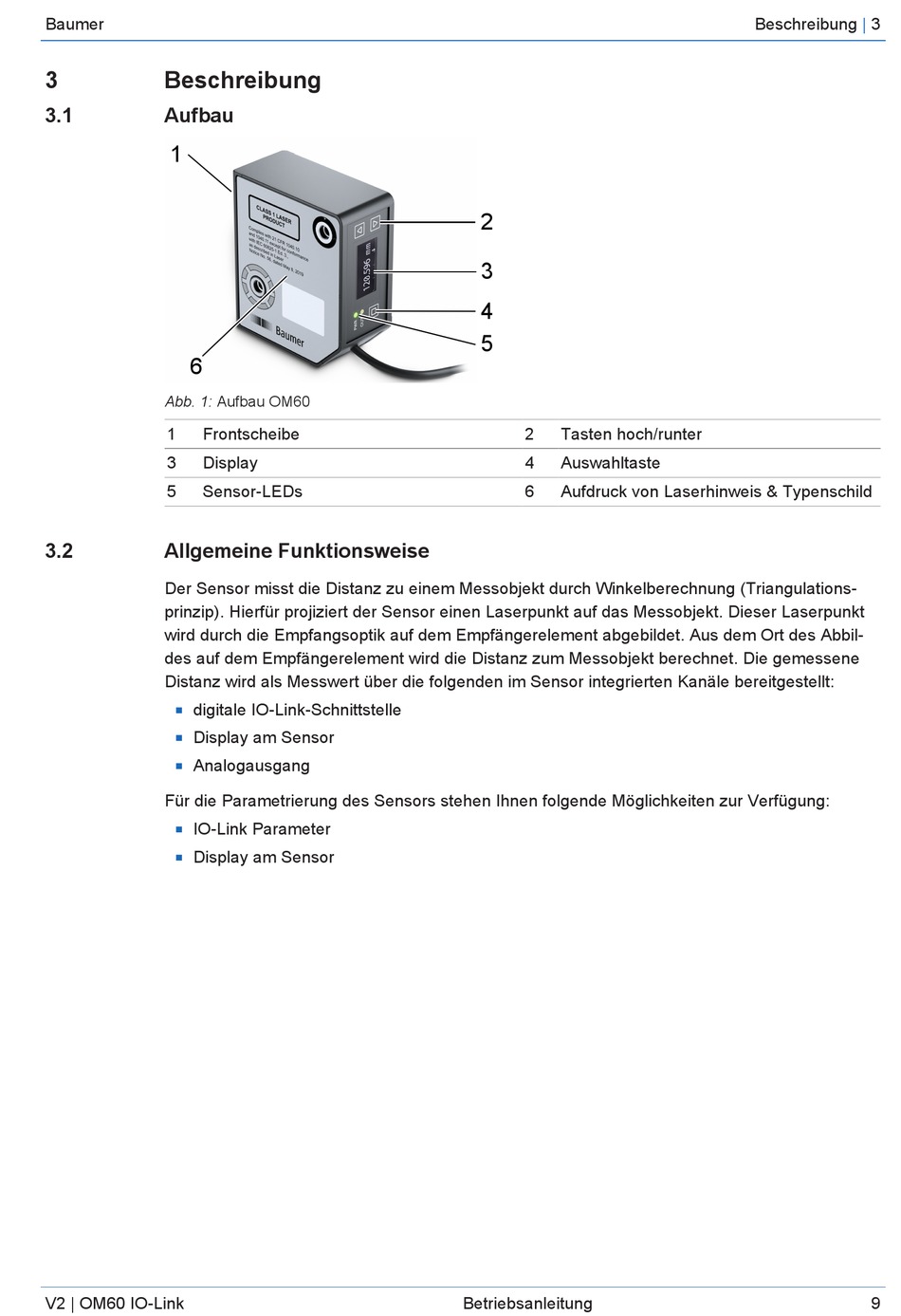

Abb. 1: Aufbau OM60
1
Frontscheibe
3
Display
5
Sensor-LEDs
3.2
Allgemeine Funktionsweise
Der Sensor misst die Distanz zu einem Messobjekt durch Winkelberechnung (Triangulations-
prinzip). Hierfür projiziert der Sensor einen Laserpunkt auf das Messobjekt. Dieser Laserpunkt
wird durch die Empfangsoptik auf dem Empfängerelement abgebildet. Aus dem Ort des Abbil-
des auf dem Empfängerelement wird die Distanz zum Messobjekt berechnet. Die gemessene
Distanz wird als Messwert über die folgenden im Sensor integrierten Kanäle bereitgestellt:
digitale IO-Link-Schnittstelle
n
Display am Sensor
n
Analogausgang
n
Für die Parametrierung des Sensors stehen Ihnen folgende Möglichkeiten zur Verfügung:
IO-Link Parameter
n
Display am Sensor
n
V2 | OM60 IO-Link
2
3
4
5
2
Tasten hoch/runter
4
Auswahltaste
6
Aufdruck von Laserhinweis & Typenschild
Betriebsanleitung
Beschreibung
|
3
9
