4.5.2

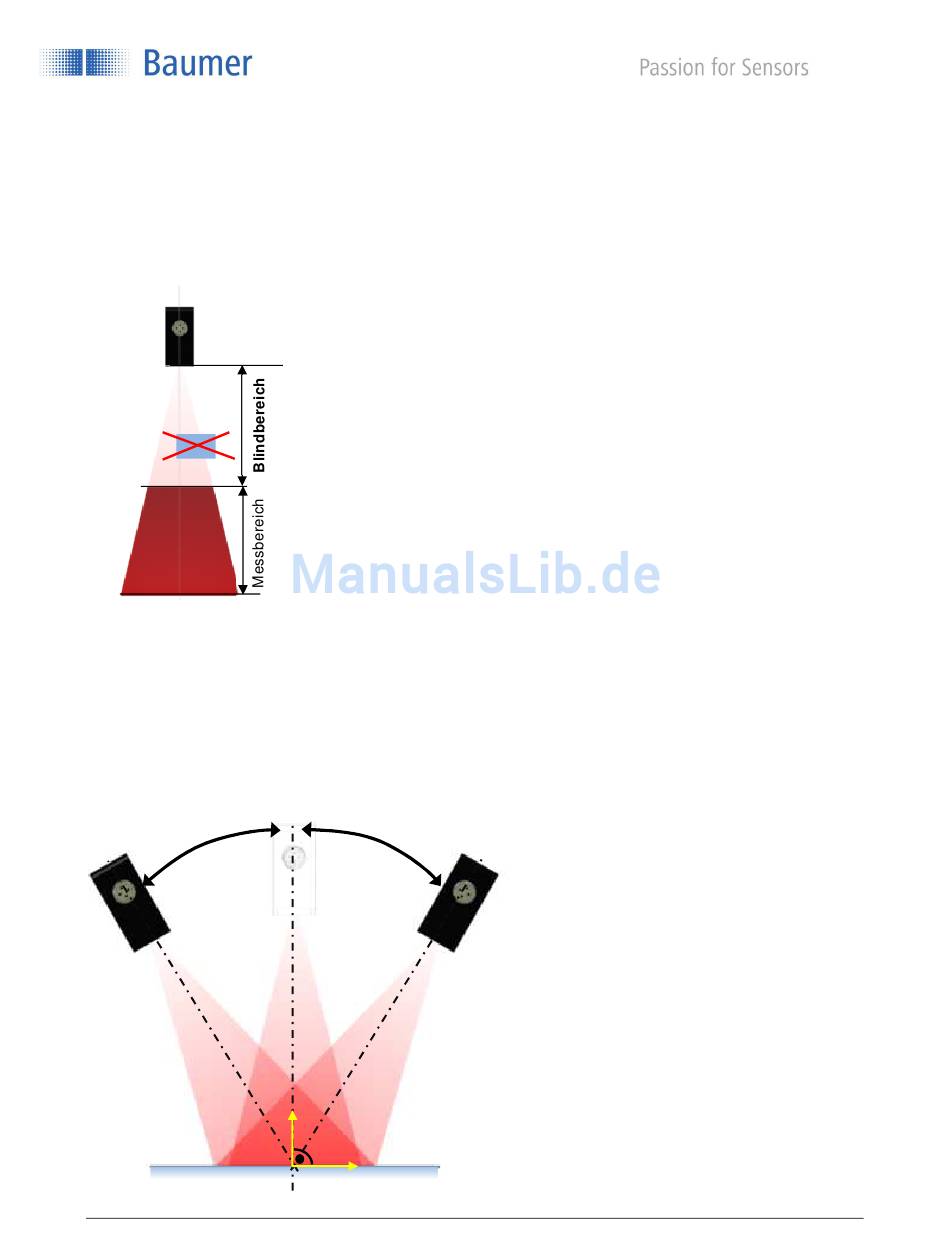

Blindbereich
Der Bereich bis zum Messbereichsanfang Sdc wird Blindbereich genannt, d.h. der Sensor kann dort keine
Objekte detektieren.
Trotzdem sollte es vermieden werden dort ein Objekt zu platzieren, denn dadurch verursachte Abschattungen
von Objekten können verfälschte Messwerte erzeugen.
Objekt
Messbereichsanfang Sdc
Messfeld
Messbereichsende Sde
4.6 Abgewinkelte Montage
Der Sensor kann in Relation zur Standardmontage bis zu ±30° in einem beliebigen Winkel geneigt montiert
werden. Dies ist vor allem dann nützlich, wenn die Platzverhältnisse keine andere Montagemöglichkeit
zulassen. Siehe dazu Kapitel FLEX MOUNT.
Das Objekt muss innerhalb des Messfeldes liegen.
+30 ... 0°
0 ... -30°
M
K
Referenzfläche
