6.2 Funktionsweise

de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815

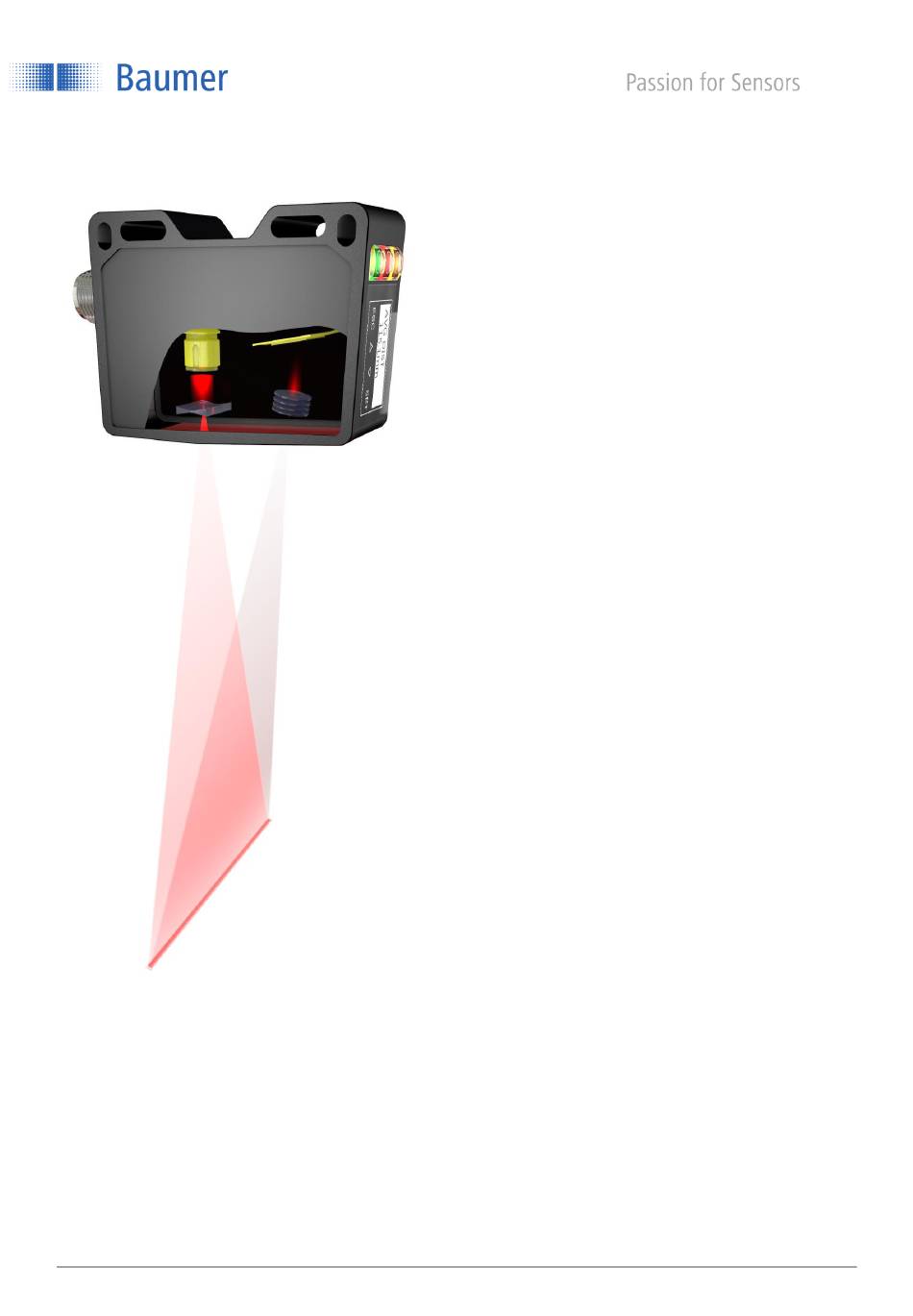

Der Sensor arbeitet nach dem Laser-
Triangulationsprinzip. Über eine Spezialoptik wird
ein Laserstrahl zu einer Line aufgeweitet und auf
die Messobjektoberfläche projiziert. Über das
Mehrfachlinsensystem wird das reflektierte Licht
dieser Laserlinie auf eine Matrix abgebildet. Ein
Controller berechnet aus diesem Matrixbild die
Höhe zu jedem einzelnen Messpunkt.
Gemäss der gewählten Funktion wird der
Messwert berechnet. Dank der neuen
Technologie von Baumer wird die Objekthöhe
unabhängig von der Position des Objektes
innerhalb des Messfeldes jederzeit korrekt
ausgegeben.
