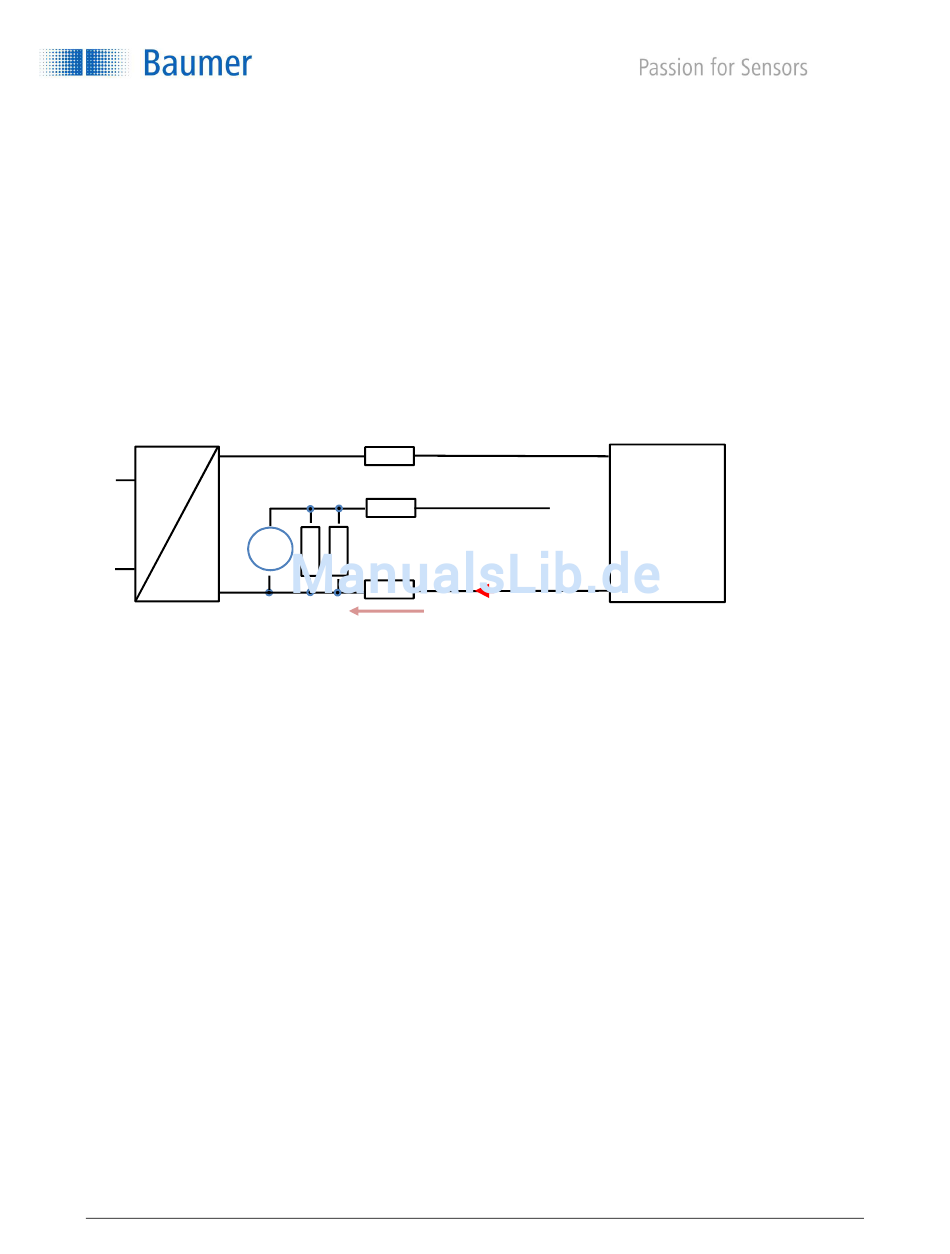

Beispiel:
Eine 10m lange Leitung hat einen Widerstand von ca. 1 Ω . Der Sensor zieht einen Strom von 90mA. Nach
ohmschem Gesetz entsteht folgender Spannungsabfall an RL1:
URL1 = RLeitung * ICC
URL1 = 1 Ω * 90mA = 90mV
In diesem Beispiel wird der U-Out um 90mV angehoben.
Tipp:
Viele Messeingänge können aber nur mit 0...10V betrieben werden. Mit einem einfachen Trick kann mit einem
500 Ω Widerstand (parallelschalten von zwei 1000 Ω Widerständen RM) aus 4...20mA nach dem ohmschen
Gesetzt 2...10V erzeugt werden. So lässt sich der Effekt umgehen.
