4.6.1

Definition des Messfeldes mit abgewinkelter Montage

In maximal erlaubtem Neigewinkel von ±30° misst der Sensor Objekte und Kanten innerhalb des unten
definierten Messfeldes. Die wichtigen Begriffe „links" und „rechts" sind jeweils aus der Sicht des Sensors, in
folgenden Darstellungen von der Steckerseite des Sensors aus zu betrachten. Nach dem Aktivieren der FLEX
MOUNT Funktion ist nicht mehr die Sensorachse massgeblich, sondern die Achsen M und K stellen nun das
Messkoordinatensystem dar. Der Messwert ist nun der Abstand einer Kante zur M-Achse.

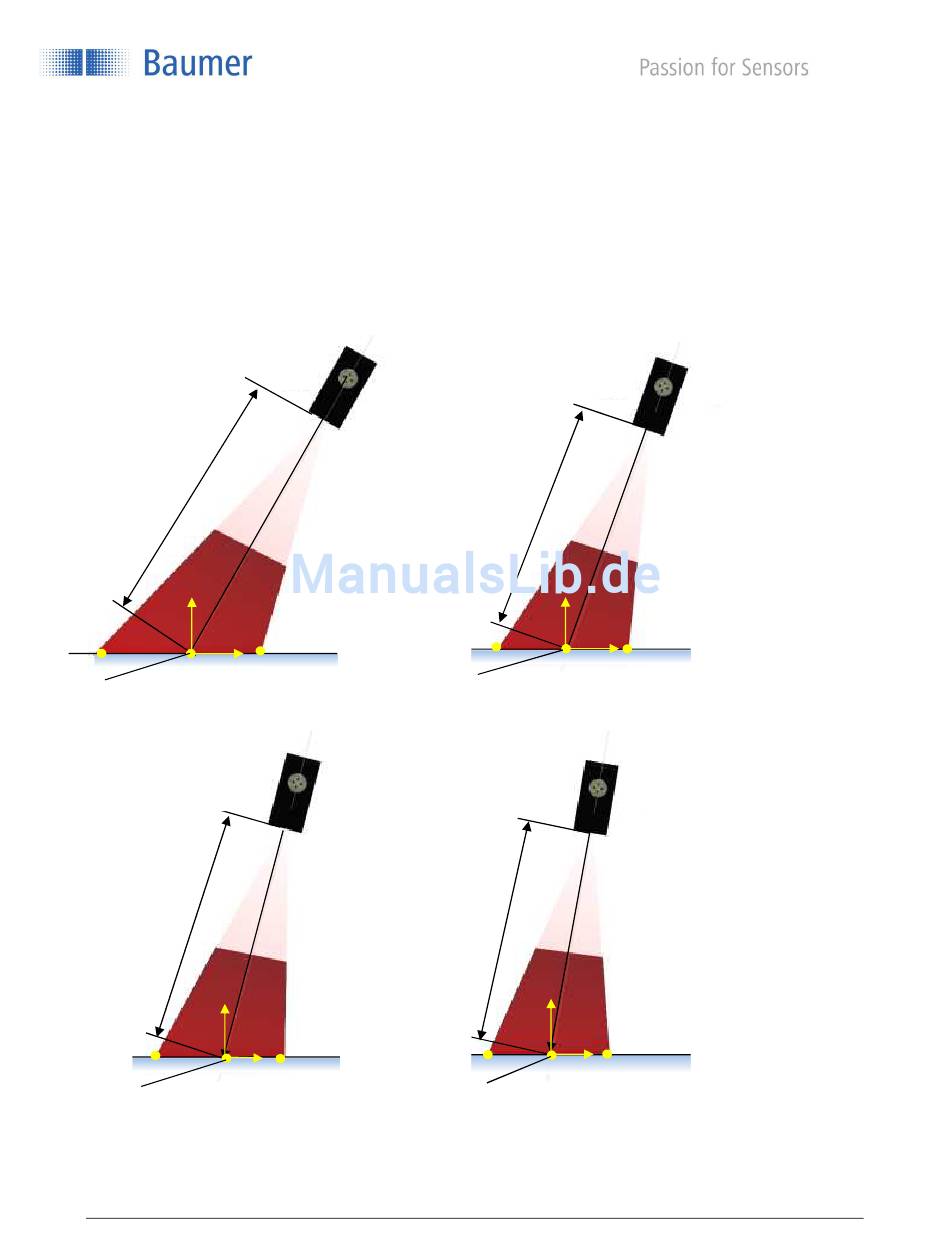

Beispiel mit -30° Neigungswinkel
Links
Messbereichs-
ende Sde
Blindbereich
Messfeld
M
K
0 mm
Referenzpunkt
Beispiel mit 15° Neigungswinkel
Links
Messbereichs-
ende Sde
Blindbereich
Messfeld
M
K
0 mm
Referenzpunkt
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
Beispiel mit -20° Neigungswinkel
Rechts
Messbereichs-
ende Sde
Referenzpunkt
Beispiel mit 10° Neigungswinkel
Rechts
Links
Messbereichs-
ende Sde
Referenzpunkt
19/74
Links
Rechts
Blindbereich
Messfeld
M
K
0 mm
Rechts
Blindbereich
Messfeld
M
K
0 mm
