5.3 LIVE MONITOR

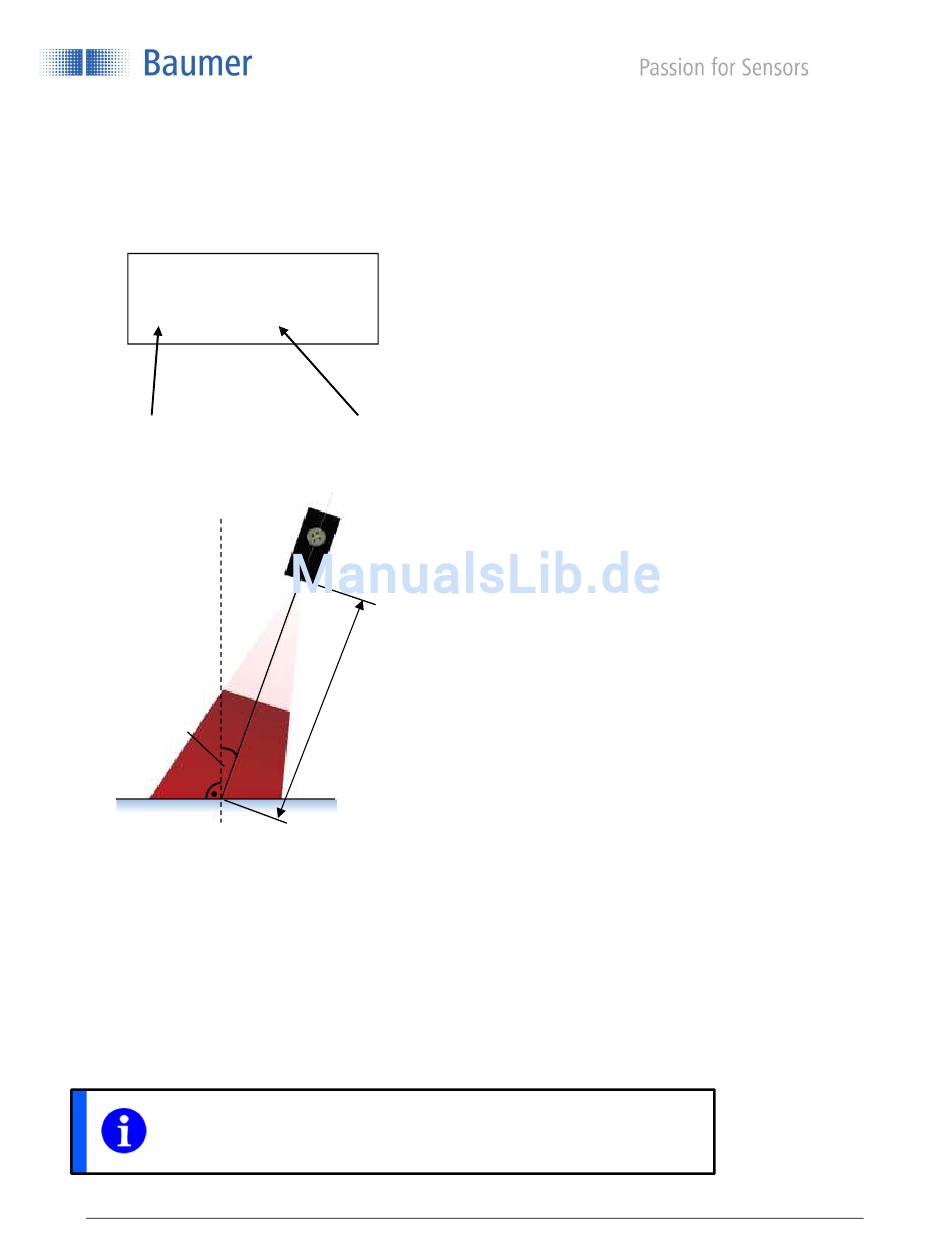

Mit LIVE MONITOR können die Installationsbedingungen überprüft werden. Der Sensor misst kontinuierlich
den Winkel und den Abstand der optischen Achse zur Messebene und gibt die Werte aus. Dies kann die
Montage erheblich vereinfachen und auch Montagefehler aufzeigen.
LIVE MONITOR
15.7°
220mm
Gemessener Winkel in °
(Rechter Winkel zur
Referenzfläche = 0°)
Links
Winkel
HINWEIS
Ein Winkel von 0° bedeutet, dass der Sensor im rechten Winkel zur
Referenzfläche steht.
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
Abstand zur
Referenzfläche
Rechts
Abstand
